1SVR508130R0000 ABB CT-VWC.12
Riferimento: 1SVR508130R0000
Produttore: ABB
Descrizione:

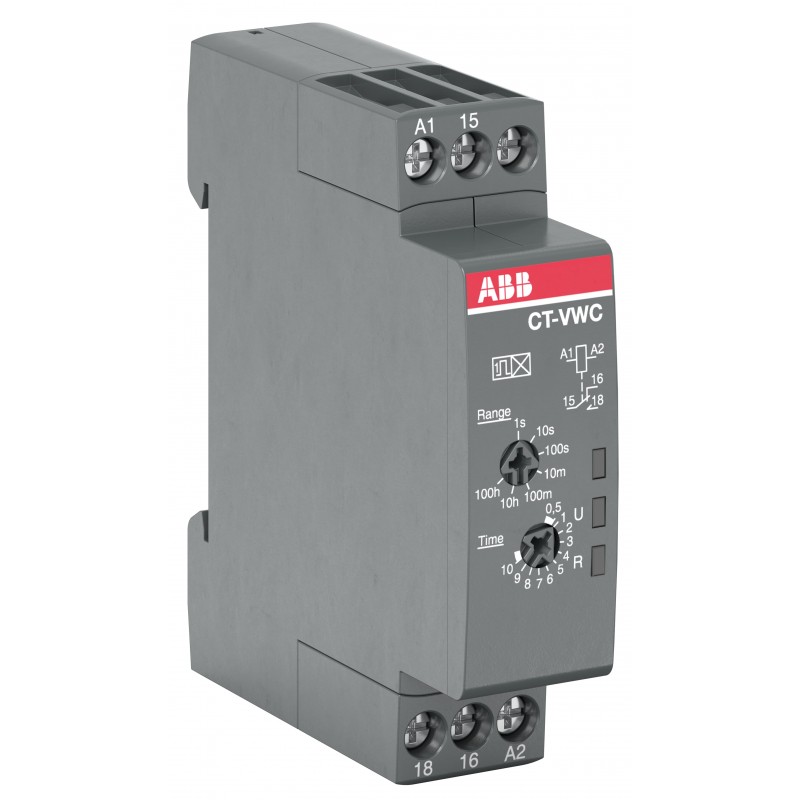

CT-VWC.12
CT-VWC.12 Time relay, Impulse-ON 1c/o, 24-48VDC/24-240VAC
Categorie:
- relè > relè a tempo
- ABB > Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| Ordinazione | |
|---|---|
| EAN | 4013614534270 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_01 |
| Istruzioni e manuali | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC405924_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 17.5 mm |
| Altezza prodotto | 70 mm |
| Profondità prodotto | 63 mm |
| Peso netto prodotto | 0.052 kg |
| Dati tecnici | |
| Tipo di relè timer | Impulse ON |
| Intervallo di tempo | 0.05 s ... 100 h |
| Tensione nominale di alimentazione di controllo (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensione nominale di funzionamento | Circuito Ausiliario 250 V |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Uscita | 1 C/O (SPDT) Contact |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Capacità di commutazione minima | 12 V |
| 100 mA | |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso 4 kV |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 300 V |
| Circuito di Uscita 1 / Circuito di Uscita 2 300 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Capacità di connessione | Flessibile 1x 0.5 ... 2.5 mm² |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Coppia di serraggio | 0.5 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| Pozidriv 1 | |
| Posizione di montaggio | 1 ... 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Coppia di serraggio UL/CSA | 4.43 ... 7.08 in·lb |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Infiammabilità secondo UL94 | V-2 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | dbdd7999-9686-4053-88bb-fb6c81e41bb6 Germania (DE) |
| SCIP semplificato | 24fb8790-b931-4428-b3dc-36683b2648a0 Germania (DE) |
| cd07e955-ecc7-41ba-969f-f20803b205ee Belgio (BE) | |
| 109683cd-f3e9-44ad-88eb-7898f2cbf941 Spagna (ES) | |
| 06fdf2ae-3acd-4c71-bbe4-e857c2188a0e Francia (FR) | |
| b5186cd0-1ac4-484e-952e-c7fea90d3c45 Polania (PL) | |
| 455eaf85-6f94-41c9-9c51-0493aa4132ca Paesi Bassi (Olanda) (NL) | |
| 3e864fe9-91a0-4268-acca-88127a5dde94 Ungheria (HU) | |
| f2ce3af7-1088-41b3-ba78-0542cbbdb437 Estonia (EE) | |
| 38fe5980-d450-4495-a1c9-4592ffdfcc6d Norvegia (NO) | |
| 1faffecb-5c74-4bb3-9123-22fe6f18515b Polania (PL) | |
| 5616578c-b395-4e73-8dfc-ca83692d429b Grecia (GR) | |
| 090f5d34-1ced-43c1-b7ed-10548dfe4256 Finlandia (FI) | |
| 960b0c55-55a9-4dee-ad7f-abe26097141d Belgio (BE) | |
| 5f6d48c1-a1b7-4aa1-901c-966cac26614b Italia (IT) | |
| d8bab652-9b04-4ade-bcea-bb321f069dae Portogallo (PT) | |
| de479f0b-b5c3-4c5c-b198-42a28d6f6457 Svezia (SE) | |
| 07c191a9-85a5-40ae-b894-c56227132ac3 Polania (PL) | |
| 450af7dd-d8ef-4c85-877d-08c31062b0c1 Bulgaria (BG) | |
| 7cab38f8-0aa7-482f-8edb-ac6caac4e80d Germania (DE) | |
| 51a0118d-935c-4fb0-b1ea-59e510351399 Danimarca (DK) | |
| b0b3ea06-da89-45e9-9bf0-8b12a13d745a Croazia (HR) | |
| d986fb41-bd27-42d6-bda7-dd4ccb73ecb2 Repubblica Ceca (CZ) | |
| ab72255a-6f6f-4c69-b868-10599f3ad7a6 Germania (DE) | |
| 1b665a4a-5ca9-4cd2-83a6-35c8e52e2f6d Germania (DE) | |
| beac6dbb-4bfa-4a50-b261-7bac983db396 Svezia (SE) | |
| 8af81c19-88f6-4bd3-b6da-f3f74e2c780b Francia (FR) | |
| 99b959b5-105d-4619-8d12-4f6a33bf11ce Ungheria (HU) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CCC_2019010303150608 |
| Certificato CQC | CQC2019010303150608 |
| Certificato cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Dichiarazione di conformità - CE | 1SVD981068 |
| Declaration of Conformity - UKCA | 1SVD981068-10 |
| DNV GL Certificate | DNV_GL_TAA00002TS |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 89 mm |
| Profondità imballo livello 1 | 20 mm |
| Altezza imballo livello 1 | 65 mm |
| Peso lordo imballo livello 1 | 0.065 kg |
| EAN imballo livello 1 | 4013614534270 |
| EAN imballo livello 2 | 4013614580376 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001439 - relè a tempo |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Number (Finland) | 2712831 |
| E-Number (Norway) | 4189323 |
| E-Number (Sweden) | 4030222 |
ETIM for 1SVR508130R0000 Relè (EC001439)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicafunzione ritardata all'eccitazione (EF003374)
Valore caratteristicaNo
Nome caratteristicafunzione ritardata alla diseccitazione (EF003401)
Valore caratteristicaNo
Nome caratteristicafunzione scorrevole all'attivazione (EF003378)
Valore caratteristicaSì
Nome caratteristicafunzione scorrevole al taglio (EF003402)
Valore caratteristicaNo
Nome caratteristicafunzione stella/triangolo (EF003380)
Valore caratteristicaNo
Nome caratteristicafunzione formazione d'impulsi (EF003403)
Valore caratteristicaNo
Nome caratteristicafunzione lampeggiante con pausa iniziale, tempo fisso (EF003363)
Valore caratteristicaNo
Nome caratteristicafunzione lampeggiante con impulso iniziale, tempo fisso (EF003364)
Valore caratteristicaNo
Nome caratteristicafunzione ciclica con pausa iniziale, variabile (EF003365)
Valore caratteristicaNo
Nome caratteristicafunzione ciclica con impulso iniziale, variabile (EF003366)
Valore caratteristicaNo
Nome caratteristicacomandabile a distanza (EF003361)
Valore caratteristicaNo
Nome caratteristicaadatto per telecomando (EF003362)
Valore caratteristicaNo
Nome caratteristicainnestabile su contattore (EF006952)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica24 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC/DC
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica4 A
Nome caratteristicaintervallo di tempo (EF003384)
Valore caratteristica0.05 s
Nome caratteristicanumero di uscite, non ritardate, contatto di apertura (EF006835)
Valore caratteristica0
Nome caratteristicanumero di uscite, non ritardate, contatto di chiusura (EF006836)
Valore caratteristica0
Nome caratteristicanumero di uscite, non ritardate, contatto invertitore (EF006837)
Valore caratteristica1
Nome caratteristicanumero di uscite, ritardate, contatto di apertura (EF006838)
Valore caratteristica0
Nome caratteristicanumero di uscite, ritardate, contatto di chiusura (EF006839)
Valore caratteristica0
Nome caratteristicanumero di uscite, ritardate, contatto invertitore (EF006840)
Valore caratteristica1
Nome caratteristicauscite, con commutazione ritardate/non ritardate (EF006988)
Valore caratteristicaNo
Nome caratteristicacon uscita semiconduttore (EF003373)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaSì
Nome caratteristicalarghezza (EF000008)
Valore caratteristica17.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica70 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica63 mm
