Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

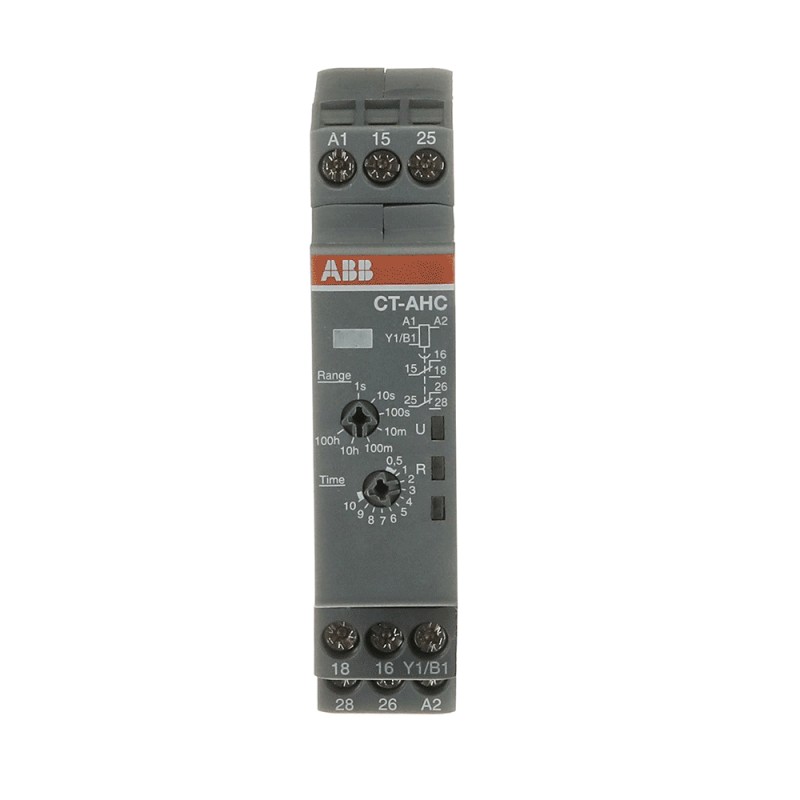

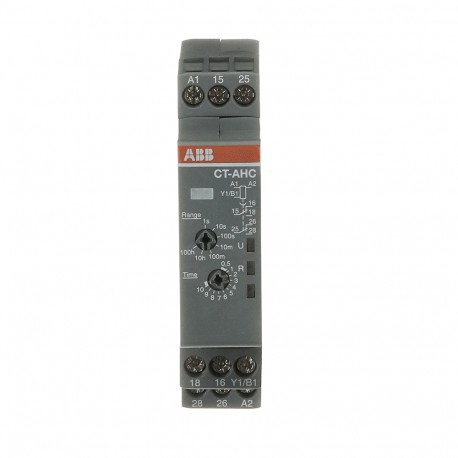

1SVR508110R0100 ABB CT-AHC.22
Riferimento: 1SVR508110R0100
Produttore: ABB
Descrizione:
CT-AHC.22
CT-AHC.22 Time relay, OFF-delay 2c/o, 24-48VDC/24-240VAC
Categorie:
- relè > relè a tempo
- ABB > Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| Ordinazione | |
|---|---|
| EAN | 4013614534287 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_01 |
| Istruzioni e manuali | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC405924_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 17.5 mm |
| Altezza prodotto | 80 mm |
| Profondità prodotto | 63 mm |
| Peso netto prodotto | 0.066 kg |
| Dati tecnici | |
| Tipo di relè timer | OFF-Delay |
| Intervallo di tempo | 0.05 s ... 100 h |
| Tensione nominale di alimentazione di controllo (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensione nominale di funzionamento | Circuito Ausiliario 250 V |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Uscita | 2 C/O Contacts |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Capacità di commutazione minima | 12 V |
| 100 mA | |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso 4 kV |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 300 V |
| Circuito di Uscita 1 / Circuito di Uscita 2 300 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Capacità di connessione | Flessibile 1x 0.5 ... 2.5 mm² |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Coppia di serraggio | 0.5 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| Pozidriv 1 | |
| Posizione di montaggio | 1 ... 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Coppia di serraggio UL/CSA | 4.43 ... 7.08 in·lb |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Infiammabilità secondo UL94 | V-2 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | 3cd52f8b-7d63-4595-adbc-50668e22b594 Germania (DE) |
| SCIP semplificato | 0438e62b-2de5-4783-8bd8-aa5b4cac22b4 Germania (DE) |
| 3d06e77b-4b1e-466d-996d-2553321b62c1 Italia (IT) | |
| a5b8c1ec-ded8-4134-b7c9-aa0cfe3ba888 Finlandia (FI) | |
| 6cd7b9a1-cf78-4684-8fe4-593c529f451c Belgio (BE) | |
| 62f624e9-ae08-49ea-9caa-a88cfc33c405 Polania (PL) | |
| 88884441-d9e7-4b0a-99c9-f8b6528d41ad Norvegia (NO) | |
| f384a83b-e3c5-4df3-b323-1d894e472cb7 Portogallo (PT) | |
| 84888521-05e9-4506-a09f-74a6fc06f20c Ungheria (HU) | |
| 3956dab8-09fc-4b29-adc1-2e47b3e674dd Estonia (EE) | |
| cdf8bbb2-c208-4df5-8077-3cde73d29d10 Grecia (GR) | |
| 7b54a3a8-3778-42a8-a901-102c4c1eecb1 Polania (PL) | |
| 63d875e3-cbda-4a29-a4d7-cfacecb78821 Francia (FR) | |
| aae29023-c272-468c-a655-94bddd821fa2 Bulgaria (BG) | |
| dd08839c-6d3c-4799-8bf2-2af8f77369fe Svezia (SE) | |
| 706df984-6d5d-4503-88fe-961faf2af263 Danimarca (DK) | |
| cc36a608-e66b-42f6-9b71-745a791c5fc7 Repubblica Ceca (CZ) | |
| 83b69488-312b-4564-9917-4480cbf5e75b Germania (DE) | |
| a539966d-b6a6-403d-8e47-b4ddcf45b825 Croazia (HR) | |
| 36c8ef34-c5e4-4312-8977-526b9ea8e11e Paesi Bassi (Olanda) (NL) | |
| db23ea3a-b5da-41a8-88f9-8cac728e95d8 Polania (PL) | |
| d8e7f219-3276-4331-9cb7-92c9c2753165 Germania (DE) | |
| 461da4b6-a827-4c4a-a96b-add817bc0550 Svezia (SE) | |
| 65e42c07-934d-481a-af10-c2413fe52029 Germania (DE) | |
| 40a0b1d1-9fa4-4ee7-b7ce-2db5cf29af4a Ungheria (HU) | |
| 459a7e83-83dd-400f-bce2-8298c7ce4aad Francia (FR) | |
| cf063d8a-a79b-4417-9e2c-91fcbb0b1b31 Spagna (ES) | |
| f493fe06-12db-407e-a4fd-770ae8e6ddae Belgio (BE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CCC_2019010303150608 |
| Certificato CQC | CQC2019010303150608 |
| Certificato cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Dichiarazione di conformità - CE | 1SVD981068 |
| Declaration of Conformity - UKCA | 1SVD981068-10 |
| DNV GL Certificate | DNV_GL_TAA00002TS |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 89 mm |
| Profondità imballo livello 1 | 20 mm |
| Altezza imballo livello 1 | 65 mm |
| Peso lordo imballo livello 1 | 0.079 kg |
| EAN imballo livello 1 | 4013614534287 |
| EAN imballo livello 2 | 4013614580369 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001439 - relè a tempo |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Number (Finland) | 2712830 |
| E-Number (Norway) | 4189321 |
| E-Number (Sweden) | 4030221 |
ETIM for 1SVR508110R0100 Relè (EC001439)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicafunzione ritardata all'eccitazione (EF003374)
Valore caratteristicaNo
Nome caratteristicafunzione ritardata alla diseccitazione (EF003401)
Valore caratteristicaSì
Nome caratteristicafunzione scorrevole all'attivazione (EF003378)
Valore caratteristicaNo
Nome caratteristicafunzione scorrevole al taglio (EF003402)
Valore caratteristicaNo
Nome caratteristicafunzione stella/triangolo (EF003380)
Valore caratteristicaNo
Nome caratteristicafunzione formazione d'impulsi (EF003403)
Valore caratteristicaNo
Nome caratteristicafunzione lampeggiante con pausa iniziale, tempo fisso (EF003363)
Valore caratteristicaNo
Nome caratteristicafunzione lampeggiante con impulso iniziale, tempo fisso (EF003364)
Valore caratteristicaNo
Nome caratteristicafunzione ciclica con pausa iniziale, variabile (EF003365)
Valore caratteristicaNo
Nome caratteristicafunzione ciclica con impulso iniziale, variabile (EF003366)
Valore caratteristicaNo
Nome caratteristicacomandabile a distanza (EF003361)
Valore caratteristicaNo
Nome caratteristicaadatto per telecomando (EF003362)
Valore caratteristicaNo
Nome caratteristicainnestabile su contattore (EF006952)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica24 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC/DC
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica4 A
Nome caratteristicaintervallo di tempo (EF003384)
Valore caratteristica0.05 s
Nome caratteristicanumero di uscite, non ritardate, contatto di apertura (EF006835)
Valore caratteristica0
Nome caratteristicanumero di uscite, non ritardate, contatto di chiusura (EF006836)
Valore caratteristica0
Nome caratteristicanumero di uscite, non ritardate, contatto invertitore (EF006837)
Valore caratteristica2
Nome caratteristicanumero di uscite, ritardate, contatto di apertura (EF006838)
Valore caratteristica0
Nome caratteristicanumero di uscite, ritardate, contatto di chiusura (EF006839)
Valore caratteristica0
Nome caratteristicanumero di uscite, ritardate, contatto invertitore (EF006840)
Valore caratteristica2
Nome caratteristicauscite, con commutazione ritardate/non ritardate (EF006988)
Valore caratteristicaNo
Nome caratteristicacon uscita semiconduttore (EF003373)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaSì
Nome caratteristicalarghezza (EF000008)
Valore caratteristica17.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica80 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica63 mm
