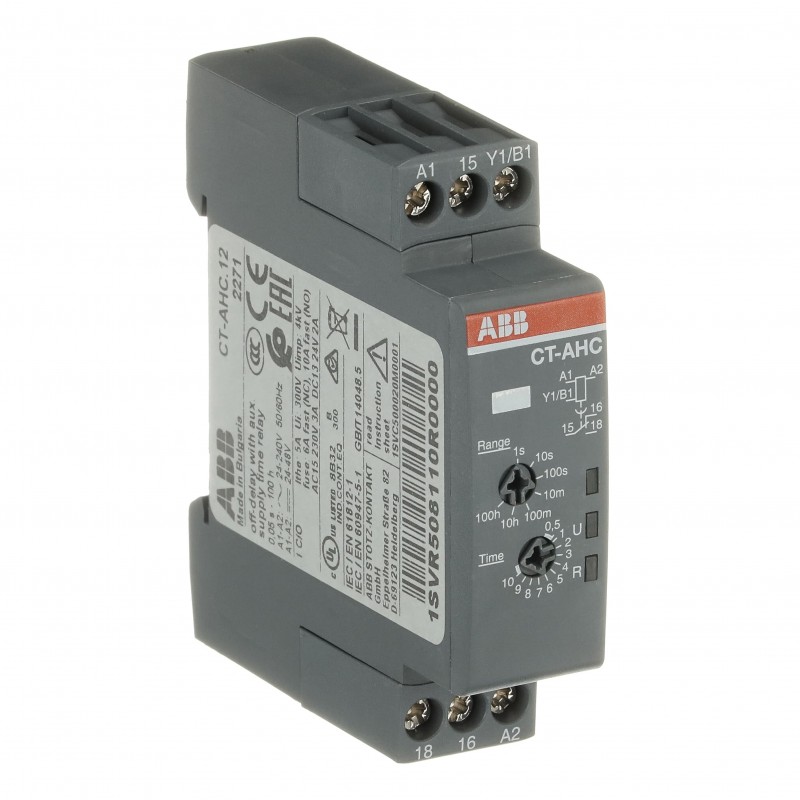

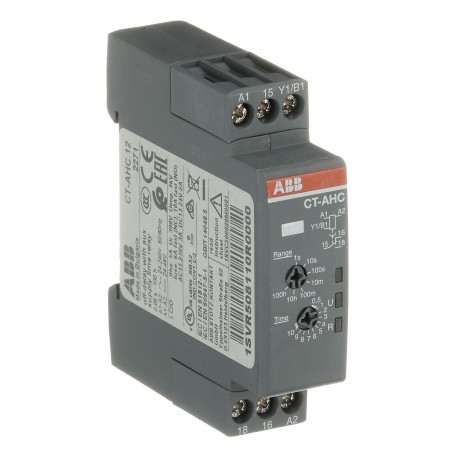

1SVR508110R0000 ABB CT-AHC.12
Riferimento: 1SVR508110R0000
Produttore: ABB
Descrizione:
CT-AHC.12
CT-AHC.12 Time relay, OFF-delay 1c/o, 24-48VDC/24-240VAC
Categorie:
- relè > relè a tempo
- ABB > Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| Ordinazione | |
|---|---|
| EAN | 4013614534294 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_01 |
| Istruzioni e manuali | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 17.5 mm |
| Altezza prodotto | 70 mm |
| Profondità prodotto | 63 mm |
| Peso netto prodotto | 0.053 kg |
| Dati tecnici | |
| Tipo di relè timer | OFF-Delay |
| Intervallo di tempo | 0.05 s ... 100 h |
| Tensione nominale di alimentazione di controllo (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensione nominale di funzionamento | Circuito Ausiliario 250 V |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Uscita | 1 C/O (SPDT) Contact |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Capacità di commutazione minima | 12 V |
| 100 mA | |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso 4 kV |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 300 V |
| Circuito di Uscita 1 / Circuito di Uscita 2 300 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Capacità di connessione | Flessibile 1x 0.5 ... 2.5 mm² |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Coppia di serraggio | 0.5 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| Pozidriv 1 | |
| Posizione di montaggio | 1 ... 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Coppia di serraggio UL/CSA | 4.43 ... 7.08 in·lb |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Infiammabilità secondo UL94 | V-2 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | f2e829ac-6d34-4539-962b-2e0bcefc8cf2 Germania (DE) |
| SCIP semplificato | 0413cae5-7365-4304-9cb9-e48df83f41d3 Germania (DE) |
| a61d3edb-2fa7-41ac-b2e3-eb7eb7eec0e1 Polania (PL) | |
| e0a00cee-f963-4f5e-9682-48af917025e3 Norvegia (NO) | |
| 0b33ad53-348d-4e07-b9b3-7cff41b7ede5 Finlandia (FI) | |
| 71a67ba9-474b-4714-93e3-973068daf3f8 Germania (DE) | |
| db2d61da-fbe9-4641-8bca-20b52469a905 Danimarca (DK) | |
| ca8f45be-6c6d-4cc6-a86e-3ac80d845b9c Germania (DE) | |
| 8663a03e-da91-4713-987b-32e8e0b1c569 Croazia (HR) | |
| 2dec4e8b-5c0b-4fb4-a67f-622aca50c154 Repubblica Ceca (CZ) | |
| f87de4aa-7473-4494-b0d9-58cfb7f5447f Polania (PL) | |
| 783477fc-e5fd-41ed-8779-868c4c68d254 Paesi Bassi (Olanda) (NL) | |
| ea146688-35f8-415c-b59d-df8752803155 Ungheria (HU) | |
| 968820da-3492-4028-9186-e4ec122396d7 Estonia (EE) | |
| 277794c2-d5a1-4630-bdb7-d55792b738d7 Grecia (GR) | |
| 0fbcd20c-509f-4b9e-8e15-17098627ce5c Portogallo (PT) | |
| ae21cc33-e3a6-4c8e-8c4d-b402a5a03fcd Bulgaria (BG) | |
| 770c4ef9-5fab-4d4c-822f-4a608a6c78ab Svezia (SE) | |
| 912167ab-65bb-4d08-b206-6bb68f60ba09 Polania (PL) | |
| 6e76992c-57d1-4b33-8b3d-fffe0005fdda Francia (FR) | |
| a3b4123e-1511-4df4-81a9-19476b0f54a0 Svezia (SE) | |
| 06f68c89-9c50-4367-8441-c2f699a2f663 Germania (DE) | |
| 74bb2bbf-e6fc-4730-a9b5-1fdbbd1ca603 Francia (FR) | |
| 809f3aae-70c7-4d30-913a-733c5c749af4 Ungheria (HU) | |
| cbccb666-4cfd-434e-9e86-b13c1e59dc43 Spagna (ES) | |
| fea4924e-3112-4c7c-a1b4-b113bdc1c74f Belgio (BE) | |
| e5106ac5-3b14-4ba6-aa48-f234a04b40af Italia (IT) | |
| 24219e9a-0590-4626-b4ae-3e742f257618 Belgio (BE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CCC_2019010303150608 |
| Certificato CQC | CQC2019010303150608 |
| Certificato cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Dichiarazione di conformità - CE | 1SVD981068 |
| Declaration of Conformity - UKCA | 1SVD981068-10 |
| DNV GL Certificate | DNV_GL_TAA00002TS |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 89 mm |
| Profondità imballo livello 1 | 20 mm |
| Altezza imballo livello 1 | 65 mm |
| Peso lordo imballo livello 1 | 0.065 kg |
| EAN imballo livello 1 | 4013614534294 |
| EAN imballo livello 2 | 4013614580352 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001439 - relè a tempo |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Number (Finland) | 2712829 |
| E-Number (Norway) | 4189320 |
| E-Number (Sweden) | 4030220 |
ETIM for 1SVR508110R0000 Relè (EC001439)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicafunzione ritardata all'eccitazione (EF003374)
Valore caratteristicaNo
Nome caratteristicafunzione ritardata alla diseccitazione (EF003401)
Valore caratteristicaSì
Nome caratteristicafunzione scorrevole all'attivazione (EF003378)
Valore caratteristicaNo
Nome caratteristicafunzione scorrevole al taglio (EF003402)
Valore caratteristicaNo
Nome caratteristicafunzione stella/triangolo (EF003380)
Valore caratteristicaNo
Nome caratteristicafunzione formazione d'impulsi (EF003403)
Valore caratteristicaNo
Nome caratteristicafunzione lampeggiante con pausa iniziale, tempo fisso (EF003363)
Valore caratteristicaNo
Nome caratteristicafunzione lampeggiante con impulso iniziale, tempo fisso (EF003364)
Valore caratteristicaNo
Nome caratteristicafunzione ciclica con pausa iniziale, variabile (EF003365)
Valore caratteristicaNo
Nome caratteristicafunzione ciclica con impulso iniziale, variabile (EF003366)
Valore caratteristicaNo
Nome caratteristicacomandabile a distanza (EF003361)
Valore caratteristicaNo
Nome caratteristicaadatto per telecomando (EF003362)
Valore caratteristicaNo
Nome caratteristicainnestabile su contattore (EF006952)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica24 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC/DC
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica4 A
Nome caratteristicaintervallo di tempo (EF003384)
Valore caratteristica0.05 s
Nome caratteristicanumero di uscite, non ritardate, contatto di apertura (EF006835)
Valore caratteristica0
Nome caratteristicanumero di uscite, non ritardate, contatto di chiusura (EF006836)
Valore caratteristica0
Nome caratteristicanumero di uscite, non ritardate, contatto invertitore (EF006837)
Valore caratteristica1
Nome caratteristicanumero di uscite, ritardate, contatto di apertura (EF006838)
Valore caratteristica0
Nome caratteristicanumero di uscite, ritardate, contatto di chiusura (EF006839)
Valore caratteristica0
Nome caratteristicanumero di uscite, ritardate, contatto invertitore (EF006840)
Valore caratteristica1
Nome caratteristicauscite, con commutazione ritardate/non ritardate (EF006988)
Valore caratteristicaNo
Nome caratteristicacon uscita semiconduttore (EF003373)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaSì
Nome caratteristicalarghezza (EF000008)
Valore caratteristica17.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica70 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica63 mm
