ABBRelè elettronici1SVR508100R0000 ABB CT-ERC.12

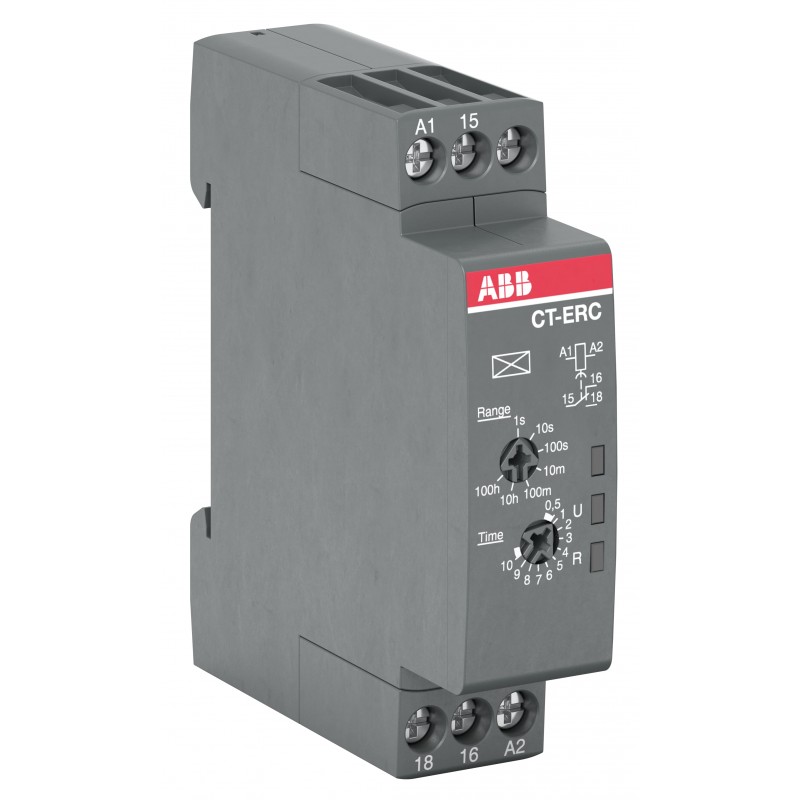

ABB 1SVR508100R0000 1SVR508100R0000 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SVR508100R0000 ABB CT-ERC.12

Riferimento: 1SVR508100R0000

Produttore: ABB

Descrizione:

CT-ERC.12
Relè temporizzato CT-ERC.12, 1c/o ritardo all'accensione, 24-48VDC/24-240VAC

Categorie:

  • relè > relè a tempo
  • ABB > Relè elettronici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 31,04 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

b'

panoramica

Tipo di prodotto esteso:
CT-ERC.12
ID prodotto:
1SVR508100R0000
Ean:
4013614534317
Descrizione catalogo:
Relè temporizzato CT-ERC.12, 1c/o ritardo all'accensione, 24-48VDC/24-240VAC
Descrizione lunga:
Relè temporizzato CT-ERC.12, 1c/o ritardo all'accensione, 24-48VDC/24-240VAC

ordinando

Ean:
4013614534317
Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85364900

Download più popolari

Scheda tecnica, Informazioni tecniche:
2CDC111163C0201
Istruzioni e manuali:
1SVC500020M0001

dimensioni

Larghezza netta del prodotto:
17,5 mm
Altezza netta del prodotto:
70 mm
Profondità prodotto/Lunghezza rete:
63 millimetri
Peso netto del prodotto:
0,052 kg

tecnico

Tipo di relè timer:
In ritardo
Intervallo di tempo:
0,05 s ... 100 a.m.
Tensione di alimentazione di controllo nominale (Udi):
24 ... 240 V CA

24 ... 48 V CC
Frequenza nominale (f):
50 Hz

60 Hz

Dc
Uscita:
1 contatto c/o (SPDT)
Tipo terminale:
Terminali a vite
Corrente nominale di esercizio AC-12 (Iecstasy):
(230 V) 4 A
Corrente operativa nominale AC-15 (Iecstasy):
(230 V) 3 A
Corrente nominale di funzionamento DC-12 (Iecstasy):
(24 V) 4 A
Corrente operativa nominale DC-13 (Iecstasy):
(24 V) 2 A
Capacità minima di commutazione:
12 V

100 mA
Tensione di isolamento nominale (Uio):
Circuito di ingresso / Circuito di uscita 300 V

Circuito di uscita 1 / Circuito di uscita 2 300 V
Grado di protezione:
Custodia IP50

Terminali IP20
Categoria overvoltage:
Iii
Grado di contaminazione:
3
Dispositivi di protezione da cortocircuito:
Circuito di uscita NC - Fusibili tipo F 6 A

Circuito di uscita NO - Fusibili tipo F 10 A
Capacità di connessione:
Flessibile 1x 0,5 ... 2,5 mm²

Flessibile 2x 0,5 ... 1,5 mm²

Rigido 1x 0,5 ... 4 mm²

Rigido 2x 0,5 ... 1,5 mm²
stringere:
0.5 ... 0,8 N·m
Lunghezza estrazione filo:
7 millimetri
Posizione di montaggio:
qualunque
Montaggio della rotaia DIN:
TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715

TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
standard:
CAN/CSA C22.2 n.14

IN 50581

IEC 61812-1

UL 508

Ul tecnico/CSA

Tensione operativa massima UL/CSA:
Circuito di uscita 300 V AC
Classificazione contatti UL/CSA:
B300
Funzionalità di connessione UL/CSA:
Flessibile 1x 18-14 AWG

Flessibile 2x 18-16 AWG

Rigido 1x 20-12 AWG

Rigido 2x 20-16 AWG
Coppia di serraggio UL/CSA:
4.43 ... 7,08 pollici

ambientale

Temperatura dell'aria ambiente:
Funzionamento -20 ... +60 °C

Conservazione -40 ... +85 °C
Stato Rohs:
A seguito della direttiva UE 2011/65/UE

Certificati e dichiarazioni (numero di documento)

Certificato CCC:
CCC_2019010303150608
Certificato CQC:
CQC2019010303150608
Certificato cULus:
cULus_20031209-E140448
Scheda tecnica, Informazioni tecniche:
2CDC111163C0201
Dichiarazione di conformità - CCC (CCC):
2020980303000209
Dichiarazione di conformità - CE:
1SVD981068
Istruzioni e manuali:
1SVC500020M0001
Informazioni RoHS:
1SVD981068

Informazioni sul contenitore

Unità di livello pacchetto 1:
1 pezzo
Larghezza livello pacchetto 1:
89 mm
Profondità/lunghezza livello pacchetto 1:
20 mm
Altezza livello pacchetto 1:
65 millimetri
Livello di peso lordo 1 della confezione:
0,065 kg
Pacchetto EAN di livello 1:
4013614534317

Classificazioni

Codice di classificazione degli oggetti:
K
ETIM 5:
EC001439 - Relè timer
ETIM 6:
EC001439 - Relè timer
ETIM 7:
EC001439 - Relè timer
Classe elettronica:
7.0 27371790
UNSPSC:
39121519
Numero elettronico (Svezia):
4030218
'

ETIM for 1SVR508100R0000 Relè (EC001439)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicafunzione ritardata all'eccitazione (EF003374)
Valore caratteristicaSì
Nome caratteristicafunzione ritardata alla diseccitazione (EF003401)
Valore caratteristicaNo
Nome caratteristicafunzione scorrevole all'attivazione (EF003378)
Valore caratteristicaNo
Nome caratteristicafunzione scorrevole al taglio (EF003402)
Valore caratteristicaNo
Nome caratteristicafunzione stella/triangolo (EF003380)
Valore caratteristicaNo
Nome caratteristicafunzione formazione d'impulsi (EF003403)
Valore caratteristicaNo
Nome caratteristicafunzione lampeggiante con pausa iniziale, tempo fisso (EF003363)
Valore caratteristicaNo
Nome caratteristicafunzione lampeggiante con impulso iniziale, tempo fisso (EF003364)
Valore caratteristicaNo
Nome caratteristicafunzione ciclica con pausa iniziale, variabile (EF003365)
Valore caratteristicaNo
Nome caratteristicafunzione ciclica con impulso iniziale, variabile (EF003366)
Valore caratteristicaNo
Nome caratteristicacomandabile a distanza (EF003361)
Valore caratteristicaNo
Nome caratteristicaadatto per telecomando (EF003362)
Valore caratteristicaNo
Nome caratteristicainnestabile su contattore (EF006952)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica24 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC/DC
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica4 A
Nome caratteristicaintervallo di tempo (EF003384)
Valore caratteristica0.05 s
Nome caratteristicanumero di uscite, non ritardate, contatto di apertura (EF006835)
Valore caratteristica0
Nome caratteristicanumero di uscite, non ritardate, contatto di chiusura (EF006836)
Valore caratteristica0
Nome caratteristicanumero di uscite, non ritardate, contatto invertitore (EF006837)
Valore caratteristica1
Nome caratteristicanumero di uscite, ritardate, contatto di apertura (EF006838)
Valore caratteristica0
Nome caratteristicanumero di uscite, ritardate, contatto di chiusura (EF006839)
Valore caratteristica0
Nome caratteristicanumero di uscite, ritardate, contatto invertitore (EF006840)
Valore caratteristica1
Nome caratteristicauscite, con commutazione ritardate/non ritardate (EF006988)
Valore caratteristicaNo
Nome caratteristicacon uscita semiconduttore (EF003373)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaSì
Nome caratteristicalarghezza (EF000008)
Valore caratteristica17.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica70 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica63 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF ABB Time Relays CT-C CT-S CT-D 2024 EN
47 Mbytes
