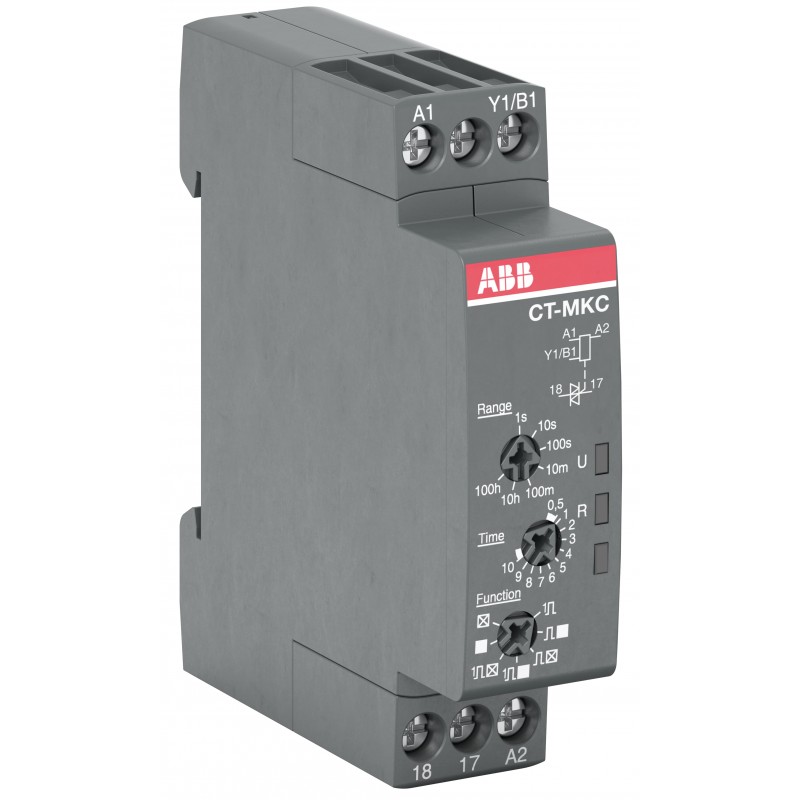

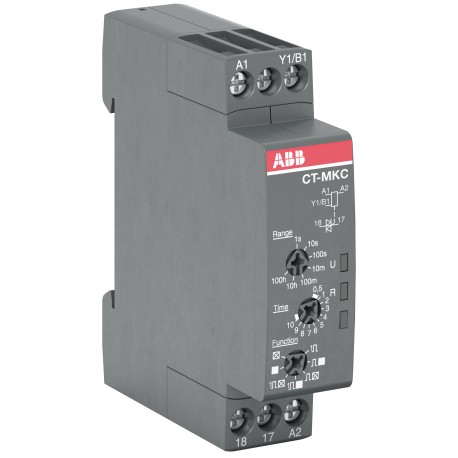

1SVR508010R1300 ABB Temp.relay multifunzionale 12-240VAC/DC
1SVR508010R1300
ABB
Temp.relay multifunzionale 12-240VAC/DC
CT-MKC.31 Time relay, Multifunctional solid-state, 12-240VAC/DC
relè > relè a tempo
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614555626 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_01 |
| Istruzioni e manuali | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC405924_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 17.5 mm |
| Altezza prodotto | 70 mm |
| Profondità prodotto | 63 mm |
| Peso netto prodotto | 0.053 kg |
| Dati tecnici | |
| Tipo di relè timer | Flasher Starting with OFF |
| Flasher Starting with ON | |
| Impulse OFF | |
| Impulse ON | |
| OFF-Delay | |
| ON-Delay | |
| Pulse Former | |
| Intervallo di tempo | 0.05 s ... 100 h |
| Tensione nominale di alimentazione di controllo (Us) | 12 ... 240 V AC/DC |
| Tensione nominale di funzionamento | Circuito Ausiliario 250 V |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Uscita | Solid-State |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 1 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 0.2 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 1 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 1 A |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso 4 kV |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 300 V |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Capacità di connessione | Flessibile 1x 0.5 ... 2.5 mm² |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Coppia di serraggio | 0.5 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| Pozidriv 1 | |
| Posizione di montaggio | 1 ... 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 60947-5-1 | |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Coppia di serraggio UL/CSA | 4.43 ... 7.08 in·lb |
| Infiammabilità secondo UL94 | V-2 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | f76cf63a-cf5f-4cbe-8e7c-8464385d68b4 Germania (DE) |
| SCIP semplificato | 06d52cca-07e8-4843-ba4a-03b7d2e11d7c Germania (DE) |
| 1e05673f-896f-42d5-b20a-f0051a53ff63 Belgio (BE) | |
| 23418e32-0e12-4f34-941a-68480653db04 Germania (DE) | |
| 291819ff-8411-46f0-b230-8406273b2284 Ungheria (HU) | |
| 3ad6bbcc-61b4-4afa-ac05-62676d1d5895 Croazia (HR) | |
| 48b655ff-4883-41e4-a683-068498cf1ed1 Ungheria (HU) | |
| 48d9d0ae-71b1-418f-8124-e28a0d37088d Portogallo (PT) | |
| 4d380e22-b907-43df-ac49-fe75e1084ffc Grecia (GR) | |
| 8c51bf89-756e-4bf5-8093-d02602b4992e Polania (PL) | |
| 8ef4725c-5786-4f41-87b0-aefe77247bc1 Francia (FR) | |
| 9f8be636-b608-463b-85fe-2ee623371501 Paesi Bassi (Olanda) (NL) | |
| a4ef6ffd-20a6-4ef1-8376-9a0165480906 Germania (DE) | |
| a74911b1-7752-4911-a27c-790d7502543b Francia (FR) | |
| b3363491-8e5d-40e2-b74f-499fb3dabdaf Danimarca (DK) | |
| b3d68678-c317-45f6-9d4b-c79c6f5ca53a Belgio (BE) | |
| b86788f4-5048-4ce9-b03f-c04da83bf69e Norvegia (NO) | |
| bc9f8d7a-f0b0-499f-ae79-bc3e1e647162 Bulgaria (BG) | |
| bdc706fb-9557-4d11-85b6-a4dd5a80f478 Spagna (ES) | |
| c5183471-42e7-498f-bd08-306821836994 Svezia (SE) | |
| c6933d30-a632-40ce-a3dd-6104980d77ec Svezia (SE) | |
| c7b67daa-c816-4e4f-8b05-95a15ebeea20 Polania (PL) | |
| cb192b23-583d-49e8-bfeb-4bd8d5ded7f8 Finlandia (FI) | |
| dbad125b-aeb4-43d3-8789-3d8f372feafc Italia (IT) | |
| df11ddeb-8c94-4a81-9f6f-32769662f6d5 Repubblica Ceca (CZ) | |
| e419fab5-d588-448e-b8a6-aef3d2d9a48b Polania (PL) | |
| e4e8998c-a4db-4886-a143-90d50f4bb703 Germania (DE) | |
| e9677c38-57a9-45eb-a666-fde2c4fac72f Estonia (EE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CCC_2019010303150608 |
| Certificato CQC | CQC2019010303150608 |
| Certificato cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Dichiarazione di conformità - CE | 1SVD981068 |
| Declaration of Conformity - UKCA | 1SVD981068-10 |
| DNV GL Certificate | DNV_GL_TAA00002TS |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 89 mm |
| Profondità imballo livello 1 | 20 mm |
| Altezza imballo livello 1 | 65 mm |
| Peso lordo imballo livello 1 | 0.065 kg |
| EAN imballo livello 1 | 4013614555626 |
| EAN imballo livello 2 | 4013614580451 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001439 - relè a tempo |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39121519 |
| E-Number (Finland) | 2712893 |
| E-Number (Norway) | 4189315 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| funzione ritardata all'eccitazione (EF003374) | Sì |
| funzione ritardata alla diseccitazione (EF003401) | Sì |
| funzione scorrevole all'attivazione (EF003378) | Sì |
| funzione scorrevole al taglio (EF003402) | Sì |
| funzione stella/triangolo (EF003380) | No |
| funzione formazione d'impulsi (EF003403) | Sì |
| funzione lampeggiante con pausa iniziale, tempo fisso (EF003363) | Sì |
| funzione lampeggiante con impulso iniziale, tempo fisso (EF003364) | Sì |
| funzione ciclica con pausa iniziale, variabile (EF003365) | No |
| funzione ciclica con impulso iniziale, variabile (EF003366) | No |
| comandabile a distanza (EF003361) | No |
| adatto per telecomando (EF003362) | No |
| innestabile su contattore (EF006952) | No |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 12 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 12 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 12 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| corrente nominale (EF000001) | 1 A |
| intervallo di tempo (EF003384) | 0.05 s |
| numero di uscite, non ritardate, contatto di apertura (EF006835) | 0 |
| numero di uscite, non ritardate, contatto di chiusura (EF006836) | 0 |
| numero di uscite, non ritardate, contatto invertitore (EF006837) | 0 |
| numero di uscite, ritardate, contatto di apertura (EF006838) | 0 |
| numero di uscite, ritardate, contatto di chiusura (EF006839) | 0 |
| numero di uscite, ritardate, contatto invertitore (EF006840) | 0 |
| uscite, con commutazione ritardate/non ritardate (EF006988) | No |
| con uscita semiconduttore (EF003373) | Sì |
| adatto per montaggio su guida a cappello (EF007250) | Sì |
| larghezza (EF000008) | 17.5 mm |
| altezza (EF000040) | 70 mm |
| profondità (EF000049) | 63 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
