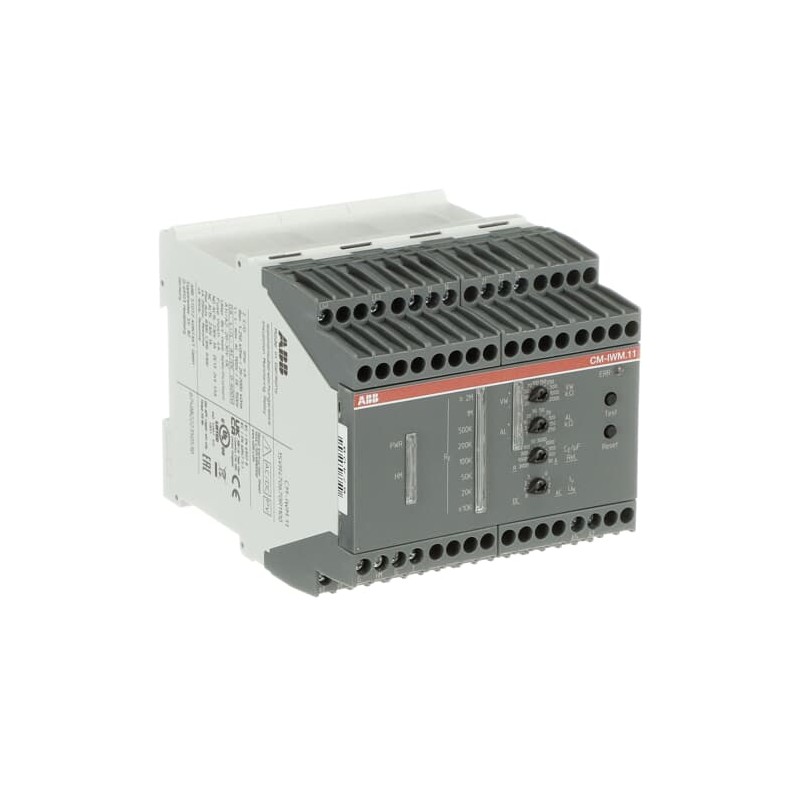

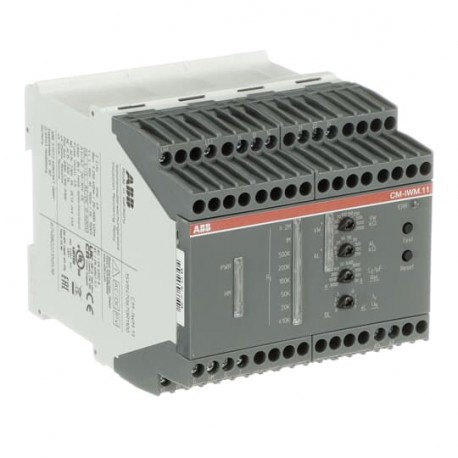

1SVR470670R1100 ABB CM-IWM.11Relè di controllo di isolamento 1500VDC
1SVR470670R1100
ABB
CM-IWM.11Relè di controllo di isolamento 1500VDC
CM-IWM.11Isolamento del controllo Relé1500VDC
CM-IWM.11 REL? ISOL. 1000VC.A./1500VC.C
relè > Relè di monitoraggio isolamento e messa a terra
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614515323 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC112243D0201 |
| Istruzioni e manuali | 1SVC470510M0001 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 90 mm |
| Altezza prodotto | 90 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 0.5 kg |
| Dati tecnici | |
| Funzione | Unearthed mixed AC / DC systems |
| Up to 1500 V DC | |
| Up to 1100 V AC | |
| Unearthed AC systems | |
| Unearthed DC systems | |
| Intervallo di misura | 20 ... 2000 kΩ |
| Tensione nominale di alimentazione di controllo (Us) | 24 V DC |
| Frequenza nominale (f) | Circuito di Misura 16 ... 1000 Hz |
| Circuito di Misura DC Hz | |
| Circuito di Alimentazione DC | |
| Uscita | 2 Contatti (SPDT) |
| Tipo di morsetto | Screw Terminals |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Misura / Circuito di Uscita 8 kV |
| Circuito di Alimentazione / Circuito di Misura 8 kV | |
| Circuito di Alimentazione / Circuito di Uscita 8 kV | |
| Grado di protezione | Abitazione IP20 |
| Grado di inquinamento | 2 |
| Capacitanza di dispersione del sistema (CE) | 3000 µF |
| Capacità di connessione | Flexible with Insulated Ferrule 1x 2.5 mm² |
| Flexible with Insulated Ferrule 2x 1.5 mm² | |
| Rigid 1x 4 mm² | |
| Coppia di serraggio | 0.8 N·m |
| Lunghezza di spelatura cavo | 8 mm |
| Norme di riferimento | IEC/EN 63000 |
| IEC/EN 61557-8 | |
| Dati ambientali | |
| Temperatura ambiente | In magazzino -40 ... +70 °C |
| Massima altitudine d'esercizio permessa | Without Derating 4000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato cUL | cULus60947_E140448-20211215 |
| Dichiarazione di conformità - CE | 1SVD981048-00 |
| Declaration of Conformity - UKCA | 1SVD981048-10 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| Profondità imballo livello 1 | 126 mm |
| Altezza imballo livello 1 | 145 mm |
| Peso lordo imballo livello 1 | 0.62 kg |
| EAN imballo livello 1 | 4013614515323 |
| Classificazioni e standard esterni | |
| ETIM 7 | EC001444 - apparecchio di monitoraggio isolamento/terra |
| ETIM 8 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 9 | EC001444 - Insulation and earth fault monitoring relay |
| eClass | V11.0 : 27371807 |
| E-Number (Finland) | 2712549 |
