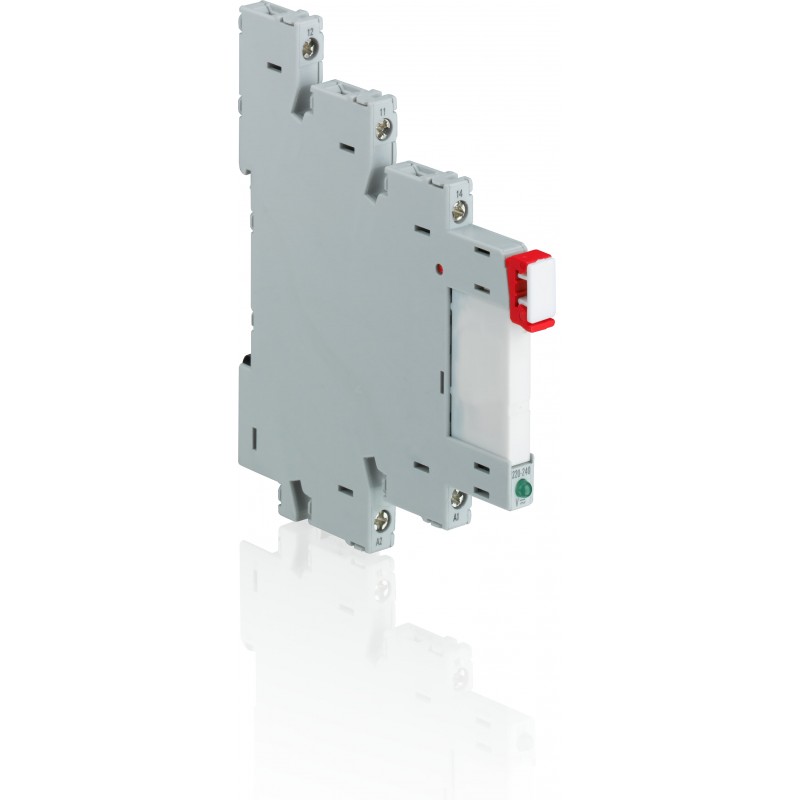

1SVR405541R7120 ABB Terminale relè CR-S230VADC1CRGS
1SVR405541R7120
ABB
Terminale relè CR-S230VADC1CRGS
CR-S230VADC1CRGS BASE + REL? ESTR. 6 MM
relè > relè di commutazione
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614499371 |
| Quantità minima di ordinazione | 10 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_05 |
| Istruzioni e manuali | 2CDC117022D0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC179468_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 6.3 mm |
| Altezza prodotto | 76.4 mm |
| Profondità prodotto | 88.5 mm |
| Peso netto prodotto | 0.03 kg |
| Dati tecnici | |
| Funzione | Relè zoccolati serie CR-S |
| Sottofunzione | Relay with gold-plated contacts |
| Tensione nominale di alimentazione di controllo (Us) | 230 V AC/DC |
| Uscita | 1 C/O (SPDT) Contact |
| Segnale uscita | 250 V / 6 A |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 6 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 6 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 1 A |
| Grado di protezione | Terminali IP20 |
| Capacità di connessione | Flessibile 2.5 mm² |
| Rigid 2.5 mm² | |
| Coppia di serraggio | 0.5 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Montaggio su barra DIN | TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61810-1 | |
| IEC/EN 61984 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Flessibile 14 AWG |
| Rigid 14 AWG | |
| Coppia di serraggio UL/CSA | 4.42 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... +55 °C |
| In magazzino 0 ... +40 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CSA | CSA_262671-2785865 |
| Certificato cURus | cURus508_E244328 |
| Dichiarazione di conformità - CE | 1SVD982017-0001 |
| Declaration of Conformity - UKCA | 1SVD982017-1000 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Larghezza imballo livello 1 | 93 mm |
| Profondità imballo livello 1 | 66 mm |
| Altezza imballo livello 1 | 81 mm |
| Peso lordo imballo livello 1 | 0.32 kg |
| EAN imballo livello 1 | 4013614486746 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001437 - relè di commutazione |
| ETIM 8 | EC001437 - Switching relay |
| ETIM 9 | EC001437 - Switching relay |
| eClass | V11.0 : 27371601 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712379 |
| E-Number (Sweden) | 4001409 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con morsetti amovibili (EF003340) | No |
| corrente nominale (EF000001) | 6 A |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 230 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 230 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 230 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 1 |
| con contatti forzati (EF003357) | No |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| apparecchio completo con base (EF003359) | Sì |
| con indicatore a LED (EF005950) | No |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale del contatto (EF007544) | altro |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 6.3 mm |
| altezza (EF000040) | 76.4 mm |
| profondità (EF000049) | 88.5 mm |
