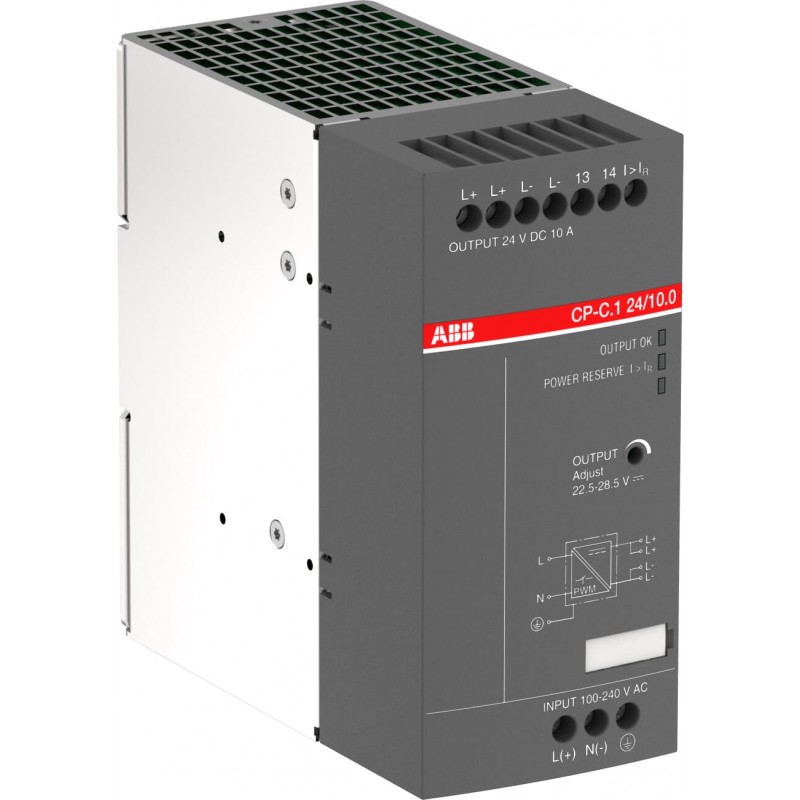

1SVR360663R2001 ABB CP-C.1 24/10.0-C Alimentatore
1SVR360663R2001
ABB
CP-C.1 24/10.0-C Alimentatore
CP-C.1C 24/10.0 110-240VAC/100-350VCC-10ACC
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85044095 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC114100D0201 |
| Istruzioni e manuali | 1SVC360560M0000 |
| Ex Operating Instructions | 1SVC360560M9000 |
| Dimensioni | |
| Larghezza prodotto | 60 mm |
| Altezza prodotto | 129.4 mm |
| Profondità prodotto | 136 mm |
| Peso netto prodotto | 1.09 kg |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 90 mm |
| Profondità imballo livello 1 | 168 mm |
| Altezza imballo livello 1 | 160 mm |
| Peso lordo imballo livello 1 | 1.24 kg |
| EAN imballo livello 1 | 4013614503856 |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Dati tecnici | |
| Funzione | Switch mode power supply |
| Numero di fasi | 1-phase |
| Tensione d'ingresso nominale (UIN) | 100 ... 240 V AC |
| 90 ... 300 V DC | |
| Tensione d'ingresso (Uin) | 85 ... 264 V AC |
| 90 ... 300 V DC | |
| Typical Input Current | (115 V AC) 2.3 A |
| (230 V AC) 1.2 A | |
| Hold-up Time | (230 V AC) min. 40 ms |
| Frequenza nominale (f) | 50 / 60 Hz |
| Frequenza nominale | 45 ... 65 Hz |
| Characteristic of Output | U/I Curva caratteristica con riserva di carica |
| Potenza d'uscita nominale | 240 W |
| Potenza uscita | 240 W |
| Tensione d'uscita nominale | 24 V DC |
| Tensione uscita (Uout) | 24 V DC |
| Rated Output Current | -25 °C ... +60 °C 10 A |
| -40 °C ... +40 °C 15 A | |
| Corrente di uscita | 10 A |
| Corrente d'uscita massima (Iout) | 15 A |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso / Circuito di Uscita 4 kV |
| Circuito di Ingresso / PE 4 kV | |
| Circuito di Ingresso / Contatto Relè 4 kV | |
| Circuito di Uscita / PE 0.5 kV | |
| Circuito di Uscita 0.5 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 300 V |
| Circuito di Ingresso / PE 300 V | |
| Circuito di Ingresso / Contatto Relè 300 V | |
| Circuito di Uscita / PE 50 V | |
| Grado di protezione | Abitazione IP20 |
| Terminali IP20 | |
| Grado di inquinamento | 2 |
| Connecting Capacity Input Circuit | Flexible with Ferrule 0.5 ... 2.5 mm² |
| Flessibile 0.5 ... 2.5 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Connecting Capacity Output Circuit | Flexible with Ferrule 0.5 ... 2.5 mm² |
| Flessibile 0.5 ... 2.5 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Coppia di serraggio | Circuito Ausiliare 0.5 N·m |
| Circuito di Ingresso 0.5 N·m | |
| Circuito di Uscita 0.5 N·m | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 8 mm |
| Circuito di Ingresso 8 mm | |
| Circuito di Uscita 8 mm | |
| Cacciavite raccomandato | Circuito di Ingresso / Circuito di Uscita PH1 |
| Circuito di Ingresso / Circuito di Uscita 0.8 x 4 | |
| Distanza minima di montaggio | Electrical Conductive Board, Horizontal 25 mm |
| Electrical Conductive Board, Vertical 25 mm | |
| Other Device Same Type, Horizontal 25 mm | |
| Other Device Same Type, Vertical 25 mm | |
| Posizione di montaggio | Posizione 1, 7 |
| 7 | |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.107.1 |
| IEC/EN 63000 | |
| IEC/EN 60079-0 | |
| IEC/EN 60079-15 | |
| IEC/EN 60079-7 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 61204 | |
| UL 508 | |
| UL 61010-1 | |
| UL 61010-2-201 | |
| IEC/EN 61010-1 | |
| Reparto tecnico UL/CSA | |
| Connecting Capacity Input Circuit UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flessibile 20-12 AWG | |
| Rigid 20-10 AWG | |
| Connecting Capacity Output Circuit UL/CSA | Flessibile 20-12 AWG |
| Rigid 20-10 AWG | |
| Coppia di serraggio UL/CSA | Circuito di Ingresso 4.4 in·lb |
| Circuito di Uscita 4.4 in·lb | |
| Electromagnetic Compatibility | |
| Scarica elettrostatica (immunità da ESD) secondo IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Immunità da campo elettromagnetico radiato secondo IEC 61000-4-3 | Level 3 10 V/m |
| Transitori elettrici veloci (immunità da burst) secondo IEC 61000-4-4 | Level 4 Power Supply Port Signal 4 kV |
| Immunità agli impulsi secondo IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Immunità da disturbi condotti secondo IEC 61000-4-6 | Level 3 10 V |
| Compatibilità elettromagnetica (EMC) | Immunity - Class B |
| Emission - Class B | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... +70 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | 5000 m |
| Resistance to Damp Heat acc. to IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistenza agli urti secondo IEC 60068-2-27 | 30g 3 shocks 6 ms |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | ±0.15 mm 10 ... 58 Hz |
| 10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD982001-4501 |
| Informazioni RoHS | 1SVD982001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006535 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | ABS_17-HG1591548-2-PDA |
| Certificato ATEX | Type Examination Certificate_DEMKO_16_ATEX_1746X |
| Certificato CB | CB_DK_106053_A2_UL |
| Certificato cULus | cULus508_20150522-E174460 |
| Certificato cURus | cURus60950_E196145-A9-UL |
| cURusANSI-12-12_20160916_E317914 | |
| Dichiarazione di conformità - CE | 1SVD982042-00 |
| Declaration of Conformity - UKCA | 1SVD982042-10 |
| DNV GL Certificate | DNV_GL_TAA00000YB_1 |
| IECEx Certificate | IECEx_ULD_170031X |
| SEMI Certificate | SEMI_F47_4787681819-1 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Number (Finland) | 2712544 |
| E-Number (Norway) | 6609413 |
