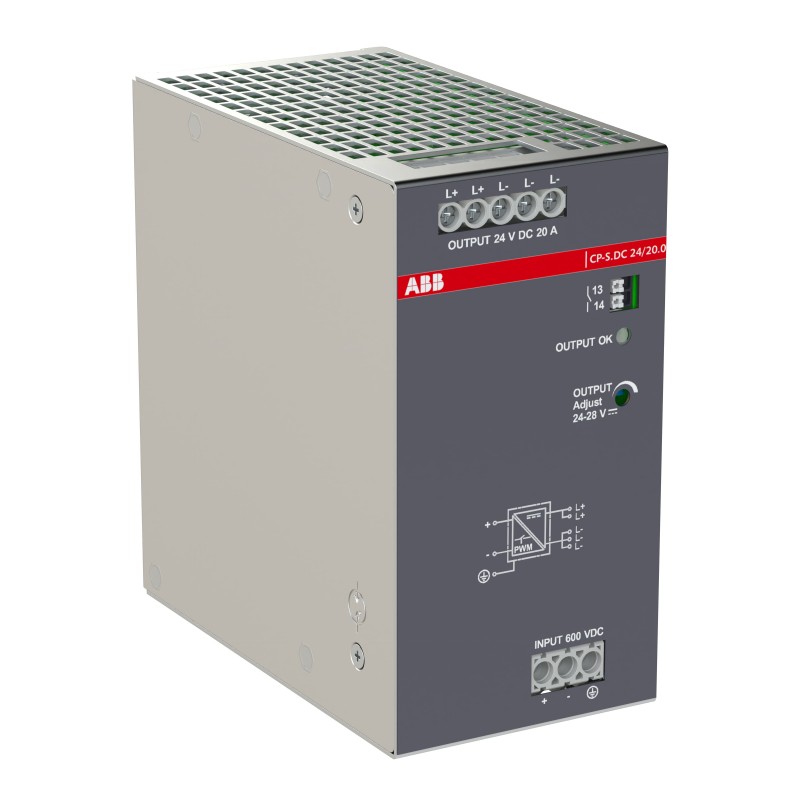

1SVR320766R1000 ABB CP-S. Alimentatore DC 24/20.0 t
1SVR320766R1000
ABB
CP-S. Alimentatore DC 24/20.0 t
CP-S.DC 24/20.0 Power supply In:420-870VDC Out:DC 24V/20A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85044095 |
| Download Piu' Usati | |
| Scheda tecnica | 1SAC200440H0001 |
| Istruzioni e manuali | 1SVC320760M0000 |
| Diagramma dimensionale | 2CDC271004V0021 |
| Schema elettrico | 2CDC272014F0b04 |
| Dimensioni | |
| Larghezza prodotto | 68 mm |
| Altezza prodotto | 129.4 mm |
| Profondità prodotto | 126.8 mm |
| Peso netto prodotto | 1.25 kg |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 119 mm |
| Profondità imballo livello 1 | 158 mm |
| Altezza imballo livello 1 | 188 mm |
| Peso lordo imballo livello 1 | 1.5 kg |
| EAN imballo livello 1 | 4053546170214 |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 2 | 375 mm |
| Profondità imballo livello 2 | 495 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 14.33 kg |
| Unità imballo livello 2 | 9 pezzo (i) |
| Dati tecnici | |
| Funzione | Switch mode power supply |
| Tensione d'ingresso nominale (UIN) | 600 V DC |
| Tensione d'ingresso (Uin) | 420 ... 870 V DC |
| Characteristic of Output | U/I characterisitc curve or Hiccup-mode selectable |
| Potenza d'uscita nominale | 480 W |
| Potenza uscita | 480 W |
| Tensione d'uscita nominale | 24 V DC |
| Tensione uscita (Uout) | 24 V DC |
| Rated Output Current | 20 A |
| -25 °C ... +60 °C 20 A | |
| Corrente di uscita | 20 A |
| Corrente d'uscita massima (Iout) | 30 A |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso / Circuito di Uscita 8 kV |
| Circuito di Ingresso / PE 6 kV | |
| Circuito di Ingresso / Contatto Relè 8 kV | |
| Circuito di Uscita / PE 0.8 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 600 V |
| Circuito di Ingresso / PE 300 V | |
| Circuito di Ingresso / Contatto Relè 600 V | |
| Circuito di Uscita / PE 50 V | |
| Grado di protezione | Abitazione IP20 |
| Terminali IP20 | |
| Grado di inquinamento | 2 |
| Connecting Capacity Input Circuit | Flexible with Ferrule 0.5 ... 4.0 mm² |
| Flessibile 0.5 ... 4.0 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Connecting Capacity Output Circuit | Flexible with Ferrule 0.5 ... 4.0 mm² |
| Flessibile 0.5 ... 4.0 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Coppia di serraggio | Circuito di Ingresso 0.5 N·m |
| Circuito di Uscita 1.13 N·m | |
| Lunghezza di spelatura cavo | 9 mm |
| Circuito di Ingresso 9 mm | |
| Circuito di Uscita 9 mm | |
| Cacciavite raccomandato | PH1 |
| 0.8 x 4 | |
| Input Circuit / Output Circuit PH1 | |
| Distanza minima di montaggio | Other Device Same Type, Horizontal 25 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posizione di montaggio | 1 ... 5 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | IEC/EN 61010-1 |
| IEC/EN 61010-2-201 | |
| CAN/CSA C22.2 No.61010-1 | |
| IEC/EN 61204-3 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 61000-6-4 | |
| EN 55032 | |
| EN 55011 | |
| CAN/CSA C22.2 No.61010-2-201 | |
| Reparto tecnico UL/CSA | |
| Connecting Capacity Input Circuit UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flessibile 20-12 AWG | |
| Rigid 20-12 AWG | |
| Connecting Capacity Output Circuit UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flessibile 20-12 AWG | |
| Rigid 20-12 AWG | |
| Coppia di serraggio UL/CSA | Circuito di Ingresso 4.43 in·lb |
| Circuito di Uscita 10 in·lb | |
| Electromagnetic Compatibility | |
| Scarica elettrostatica (immunità da ESD) secondo IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Immunità da campo elettromagnetico radiato secondo IEC 61000-4-3 | Level 3 10 V/m |
| Immunità agli impulsi secondo IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilità elettromagnetica (EMC) | Immunity - Class B |
| Emission - Class B | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | 5000 m |
| Without Derating 2000 m | |
| Resistance to Damp Heat acc. to IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | ±0.15 mm 10 ... 58 Hz |
| 10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD982001-4501 |
| Informazioni RoHS | 1SVD982001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006535 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Dichiarazione di conformità - CE | 1SVD982044 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Number (Finland) | 2712915 |
| E-Number (Norway) | 6600722 |
