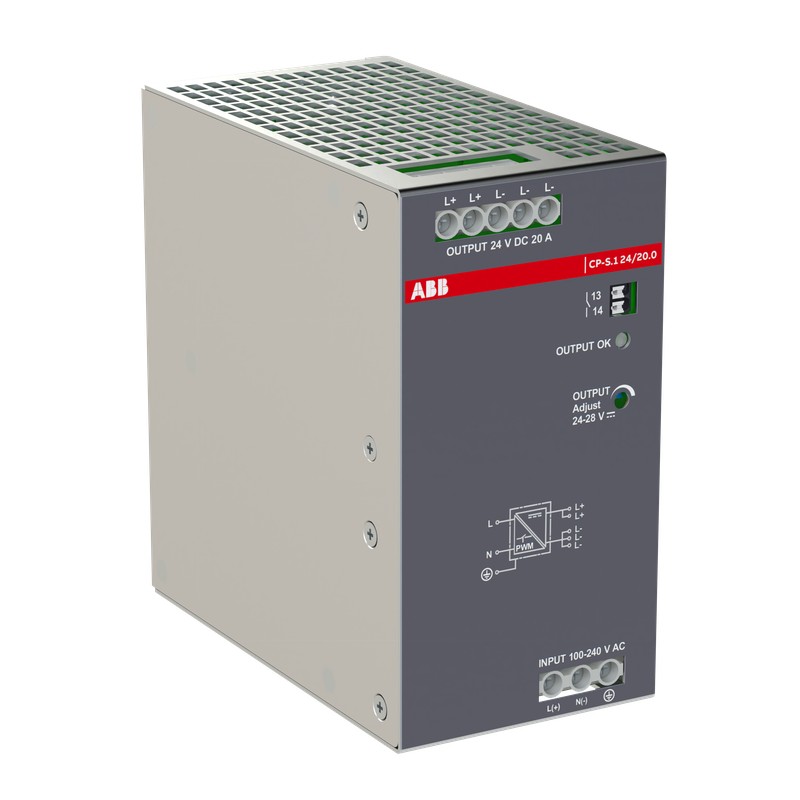

1SVR320761R1000 ABB Cp-S.1 24/20.0 alim.24Vdc /20A sorgente
1SVR320761R1000
ABB
Cp-S.1 24/20.0 alim.24Vdc /20A sorgente
CP-S.1 24/20.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/20A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85044095 |
| Download Piu' Usati | |
| Scheda tecnica | 1SAC200140H0001 |
| Istruzioni e manuali | 1SVC320360M0000 |
| Schema elettrico | 9AKK107992A8774 |
| Dimensioni | |
| Larghezza prodotto | 68 mm |
| Altezza prodotto | 129.4 mm |
| Profondità prodotto | 127 mm |
| Peso netto prodotto | 1.355 kg |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 119 mm |
| Profondità imballo livello 1 | 158 mm |
| Altezza imballo livello 1 | 188 mm |
| Peso lordo imballo livello 1 | 1.6 kg |
| EAN imballo livello 1 | 4013614561122 |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 2 | 375 mm |
| Profondità imballo livello 2 | 495 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 15.7 kg |
| Unità imballo livello 2 | carton 9 pezzo (i) |
| Dati tecnici | |
| Funzione | Switch mode power supply |
| Numero di fasi | 1-phase |
| Tensione d'ingresso nominale (UIN) | 100 ... 240 V AC |
| 100 ... 250 V DC | |
| Tensione d'ingresso (Uin) | 85 ... 264 V AC |
| 90 ... 277 V DC | |
| Typical Input Current | (115 V AC) 4.85 A |
| (230 V AC) 2.55 A | |
| Hold-up Time | (230 V AC) min. 20 ms |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Frequenza nominale | 45 ... 65 Hz |
| Characteristic of Output | U/I characteristic curve with power reserve |
| Potenza d'uscita nominale | 480 W |
| Potenza uscita | 480 W |
| Tensione d'uscita nominale | 24 V DC |
| Tensione uscita (Uout) | 24 V DC |
| Corrente di uscita | 20 A |
| Corrente d'uscita massima (Iout) | 30 A |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Ingresso / Circuito di Uscita 4 kV |
| Circuito di Ingresso / PE 4 kV | |
| Circuito di Ingresso / Contatto Relè 4 kV | |
| Circuito di Uscita / PE 0.8 kV | |
| Circuito di Uscita 0.8 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Ingresso / Circuito di Uscita 300 V |
| Circuito di Ingresso / PE 300 V | |
| Circuito di Ingresso / Contatto Relè 300 V | |
| Circuito di Uscita / PE 50 V | |
| Grado di protezione | Abitazione IP20 |
| Terminali IP20 | |
| Grado di inquinamento | 2 |
| Connecting Capacity Input Circuit | Flexible with Ferrule 0.5 ... 4.0 mm² |
| Flessibile 0.5 ... 4.0 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Connecting Capacity Output Circuit | Flexible with Ferrule 0.5 ... 4.0 mm² |
| Flessibile 0.5 ... 4.0 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Coppia di serraggio | Circuito di Ingresso 0.5 N·m |
| Circuito di Uscita 1.13 N·m | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 7 mm |
| Circuito di Ingresso 9 mm | |
| Circuito di Uscita 9 mm | |
| Cacciavite raccomandato | PH1 |
| 0.8 x 4 | |
| Circuito di Ingresso / Circuito di Uscita PH1 | |
| Distanza minima di montaggio | Other Device Same Type, Horizontal 30 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posizione di montaggio | 1 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Reparto tecnico UL/CSA | |
| Connecting Capacity Input Circuit UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flessibile 20-12 AWG | |
| Rigid 20-12 AWG | |
| Connecting Capacity Output Circuit UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flessibile 20-12 AWG | |
| Rigid 20-12 AWG | |
| Coppia di serraggio UL/CSA | Circuito di Ingresso 4.4 in·lb |
| Circuito di Uscita 4.4 in·lb | |
| Electromagnetic Compatibility | |
| Scarica elettrostatica (immunità da ESD) secondo IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Immunità da campo elettromagnetico radiato secondo IEC 61000-4-3 | Level 3 10 V/m |
| Immunità agli impulsi secondo IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilità elettromagnetica (EMC) | Immunity - Class B |
| Emission - Class B | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | 5000 m |
| Resistance to Damp Heat acc. to IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistenza agli urti secondo IEC 60068-2-27 | 30g 3 shocks 6 ms |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | ±0.15 mm 10 ... 58 Hz |
| 10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD982001-4501 |
| Informazioni RoHS | 1SVD982001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 154206ab-cc6a-4d1d-b848-8637e7fc5a1f Germania (DE) |
| SCIP semplificato | 084e71f1-2f40-4f6f-b5d1-b232658f5bed Belgio (BE) |
| 15806d1d-1e31-430f-856c-1cec8a34598e Repubblica Ceca (CZ) | |
| 2160595e-3c9e-414f-ab40-62e2b1a88670 Norvegia (NO) | |
| 2bd2d658-5d34-442e-9596-65aa9861cfff Svezia (SE) | |
| 3c6f9d2e-a7be-425d-847e-56c1b0575d0b Portogallo (PT) | |
| 4adb4710-4434-429c-b13b-d25432c1e5e2 Germania (DE) | |
| 4b612490-c310-4258-a52d-60912f2572f2 Germania (DE) | |
| 56d536cb-2e2c-4b68-98b5-b42627ca01a2 Ungheria (HU) | |
| 60da36c3-4dff-436f-9310-cb5a04ff7d1d Polania (PL) | |
| 6cdb1dbb-fccd-42f8-aa4a-8a745df3cf1d Francia (FR) | |
| 8595d650-5a7c-4e70-bab6-d06e0d4912ac Italia (IT) | |
| 8ec3ecc3-84be-4901-b93d-bf75d11bc9a3 Ungheria (HU) | |
| 9b18635a-0d97-445f-a741-e874c158fdbf Germania (DE) | |
| 9dea6ecb-1427-411a-9235-8b3c2df77dd5 Belgio (BE) | |
| a26c82ec-eb8f-432b-ac9d-80d8a813ab67 Spagna (ES) | |
| a7e57bd7-a3c3-41eb-9285-831dcebda077 Danimarca (DK) | |
| b2137767-ad94-4046-8148-c735ee44e544 Paesi Bassi (Olanda) (NL) | |
| b6cc3a0b-6b99-4191-8200-0605c865fe75 Croazia (HR) | |
| bccaad5b-b56a-44a7-88c8-c3a1402ec50d Polania (PL) | |
| c80c8b49-ebc2-41ed-a55d-fa508ac6ae42 Francia (FR) | |
| caa335b3-095a-454e-ba68-2fd31229df22 Finlandia (FI) | |
| e8cd7c7b-253f-488d-9c5c-0e56db240739 Estonia (EE) | |
| ebffd1f9-4a93-4186-88e9-2bf33eb87f74 Svezia (SE) | |
| f18df6c4-0d03-4380-81d6-4de04118adf9 Grecia (GR) | |
| f6918158-863e-4392-9545-2557122b39a4 Germania (DE) | |
| fa8ae053-536e-472d-b925-75a884717d34 Bulgaria (BG) | |
| fb868a1a-8133-496c-9e71-f29f9e2227f7 Polania (PL) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006535 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_DE_2-029956 |
| Certificato cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Dichiarazione di conformità - CE | 1SVD982043-00 |
| Declaration of Conformity - UKCA | 1SVD982043-10 |
| Certificato DNV | DNV_TAA0000300 |
| SEMI Certificate | 9AKK108470A0206 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Number (Finland) | 2712889 |
| E-Number (Norway) | 6608903 |
| E-Number (Sweden) | 5213657 |
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC/DC |
| 1a tensione d'uscita (EF006792) | 24 V |
| 2a tensione d'uscita (EF006797) | 0 V |
| 3a tensione d'uscita (EF006800) | 0 V |
| max. corrente d'uscita 1 (EF008284) | 30 A |
| max. corrente d'uscita 2 (EF008285) | 0 A |
| max. corrente d'uscita 3 (EF008286) | 0 A |
| tensione d'uscita regolabile (EF007002) | No |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale tensione d'uscita 2 (EF009394) | 0 V |
| valore nominale tensione d'uscita 3 (EF009395) | 0 V |
| valore nominale corrente d'uscita 1 (EF009396) | 20 A |
| valore nominale corrente d'uscita 2 (EF009397) | 0 A |
| valore nominale corrente d'uscita 3 (EF009398) | 0 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 264 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 264 V |
| tensione di alimentazione nominale DC (EF007078) | 277 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 517 VA |
| potenza erogata (EF003034) | 480 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| larghezza di montaggio (EF000846) | 68 mm |
| altezza di installazione (EF000332) | 129.4 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 68 mm |
| altezza (EF000040) | 129.4 mm |
| profondità (EF000049) | 127 mm |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
