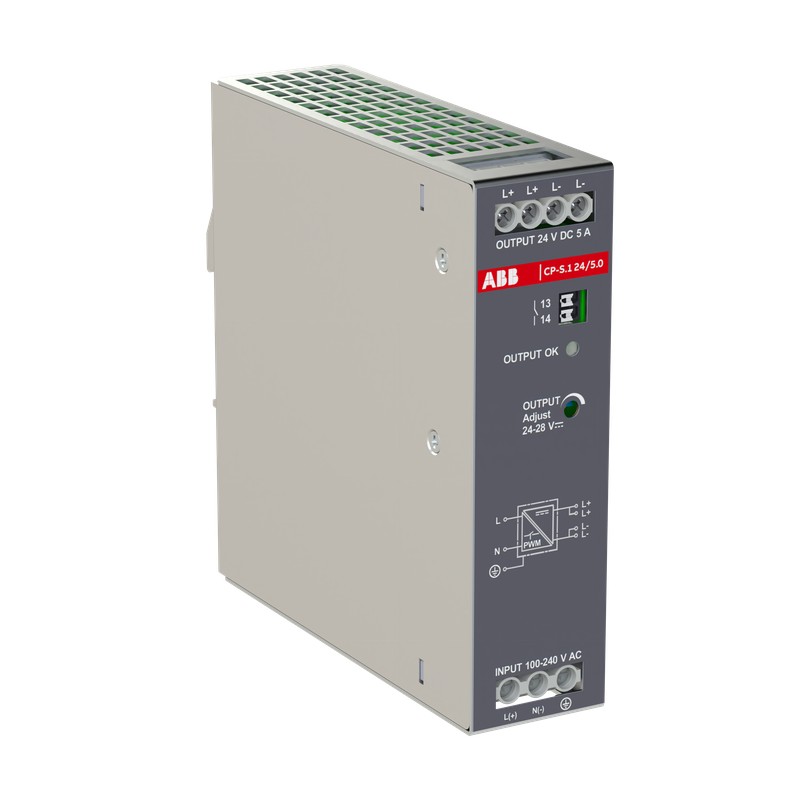

ABB 1SVR320561R1000 1SVR320561R1000 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SVR320561R1000 ABB CP-S.1 24/5.0 Alimentatore.24Vdc/5A

Riferimento: 1SVR320561R1000

Produttore: ABB

Descrizione:

CP-S.1 24/5.0 Alimentatore.24Vdc/5A
CP-S.1 24/5.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/5A

Categorie:

  • Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
  • ABB > Relè elettronici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 120,28 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85044095
Download Piu' Usati
Scheda tecnica1SAC200138H0001
Istruzioni e manuali1SVC320360M0000
Schema elettrico9AKK107992A8774
Dimensioni
Larghezza prodotto35.5 mm
Altezza prodotto129.4 mm
Profondità prodotto127 mm
Peso netto prodotto0.69 kg
Informazioni imballo
Larghezza imballo livello 164 mm
Profondità imballo livello 1155 mm
Altezza imballo livello 1169 mm
Peso lordo imballo livello 10.8 kg
EAN imballo livello 14013614561108
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 2393 mm
Profondità imballo livello 2600 mm
Altezza imballo livello 2190 mm
Peso lordo imballo livello 217.5 kg
Unità imballo livello 2carton 21 pezzo (i)
Dati tecnici
FunzioneSwitch mode power supply
Numero di fasi1-phase
Tensione d'ingresso nominale (UIN)100 ... 240 V AC
100 ... 250 V DC
Tensione d'ingresso (Uin)85 ... 264 V AC
90 ... 277 V DC
Typical Input Current(115 V AC) 1.24 A
(230 V AC) 0.67 A
Hold-up Time(230 V AC) min. 20 ms
Frequenza nominale (f)50 / 60 Hz
DC
Frequenza nominale45 ... 65 Hz
Characteristic of OutputU/I characteristic curve with power reserve
Potenza d'uscita nominale120 W
Potenza uscita120 W
Tensione d'uscita nominale24 V DC
Tensione uscita (Uout)24 V DC
Corrente di uscita5 A
Corrente d'uscita massima (Iout)7.5 A
Tensione di tenuta ad impulso (Uimp)Circuito di Ingresso / Circuito di Uscita 4 kV
Circuito di Ingresso / PE 4 kV
Circuito di Ingresso / Contatto Relè 4 kV
Circuito di Uscita / PE 0.8 kV
Circuito di Uscita 0.8 kV
Tensione nominale di isolamento (Ui)Circuito di Ingresso / Circuito di Uscita 300 V
Circuito di Ingresso / PE 300 V
Circuito di Ingresso / Contatto Relè 300 V
Circuito di Uscita / PE 50 V
Grado di protezioneAbitazione IP20
Terminali IP20
Grado di inquinamento2
Connecting Capacity Input CircuitFlexible with Ferrule 0.5 ... 4.0 mm²
Flessibile 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Connecting Capacity Output CircuitFlexible with Ferrule 0.5 ... 4.0 mm²
Flessibile 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Coppia di serraggioCircuito di Ingresso 0.5 N·m
Circuito di Uscita 1.13 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 7 mm
Circuito di Ingresso 9 mm
Circuito di Uscita 9 mm
Cacciavite raccomandatoPH1
0.8 x 4
Circuito di Ingresso / Circuito di Uscita PH1
Distanza minima di montaggioOther Device Same Type, Horizontal 30 mm
Other Device Same Type, Vertical 50 mm
Posizione di montaggio1
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Reparto tecnico UL/CSA
Connecting Capacity Input Circuit UL/CSAFlexible with Ferrule 20-12 AWG
Flessibile 20-12 AWG
Rigid 20-12 AWG
Connecting Capacity Output Circuit UL/CSAFlexible with Ferrule 20-12 AWG
Flessibile 20-12 AWG
Rigid 20-12 AWG
Coppia di serraggio UL/CSACircuito di Ingresso 4.4 in·lb
Circuito di Uscita 4.4 in·lb
Electromagnetic Compatibility
Scarica elettrostatica (immunità da ESD) secondo IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunità da campo elettromagnetico radiato secondo IEC 61000-4-3Level 3 10 V/m
Immunità agli impulsi secondo IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Compatibilità elettromagnetica (EMC)Immunity - Class B
Emission - Class B
Dati ambientali
Temperatura ambienteIn funzione -25 ... +70 °C
In magazzino -40 ... +85 °C
Massima altitudine d'esercizio permessa5000 m
Resistance to Damp Heat acc. to IEC 60068-2-30Test Db: 55°C, 2 cycles
Resistenza agli urti secondo IEC 60068-2-2730g 3 shocks 6 ms
Resistenza alle vibrazioni secondo IEC 60068-2-6±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SVD982001-4501
Informazioni RoHS1SVD982001-4401
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP8bd8349c-f365-42fd-a562-b0751a6f1ad4 Germania (DE)
SCIP semplificato0232669e-3d6c-4fd0-a729-6d7545ed3b94 Grecia (GR)
0ba681f5-dfd7-4ad4-9448-f85e41b38282 Portogallo (PT)
295cfd4a-5f91-4813-b0bb-095a43fa8c86 Spagna (ES)
43cba478-0098-45bf-8eb7-8c55315409fd Italia (IT)
50c86865-2701-4c23-9f3d-5a1f16141b95 Francia (FR)
6e4c12b6-466d-4e7b-98df-a83e1f1616bd Polania (PL)
6ed35396-3e0a-4452-9225-4cc0453e2dd7 Bulgaria (BG)
723609e7-7d78-403d-a39d-859b768defb4 Germania (DE)
7250de46-6d86-4345-94f3-a0531d7438c1 Danimarca (DK)
75690a43-948a-4de6-a841-c220d36da681 Finlandia (FI)
7cc40fcf-72f8-46e9-8743-bb349b17a932 Germania (DE)
7cf3823b-ec73-42a2-9787-a81f2467df1d Polania (PL)
7f035a61-0957-4db1-b935-8b2ee42e31c1 Ungheria (HU)
94ce00a8-5e90-4cba-88a0-2a4d9fe51d87 Estonia (EE)
9ade70c3-273a-4961-9ce2-b48cabd6d455 Svezia (SE)
9ff3f566-d4d9-45c8-910a-16486106dd0e Repubblica Ceca (CZ)
a2246770-94c5-400f-95ea-785f924b8eb5 Belgio (BE)
a2a75472-3dcd-4a8f-aa8f-1e9ade06ee09 Svezia (SE)
b149fa4f-9b4e-43b1-8730-cba0d01c7d20 Francia (FR)
b3712880-cae7-49ff-80c5-2b2ae7fa6684 Germania (DE)
b5fd023f-1587-4f9e-813a-a20647be1e8e Germania (DE)
cebfb3f9-4425-4f72-8e45-c73f22c263cb Norvegia (NO)
e104146d-5794-4aed-9835-a7675c6a19ea Ungheria (HU)
eb550ecc-4f00-4cec-858b-b6e2b828dda5 Paesi Bassi (Olanda) (NL)
eeef3c98-c023-4464-ac33-2ca9541de67d Croazia (HR)
f1a5763a-f629-4192-a12d-305aa7a77fa5 Belgio (BE)
fabaf4bb-3c1b-4122-ae68-4e7d827aeeb6 Polania (PL)
Toxic Substances Control Act - TSCA2CMT2023-006535
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CBCB_DE_2-029510
Certificato cULuscULus61010-1_E174460
cULus121201_E523399
Dichiarazione di conformità - CE1SVD982043-00
Declaration of Conformity - UKCA1SVD982043-10
Certificato DNVDNV_TAA0000300
SEMI Certificate9AKK108470A0203
Classificazioni e standard esterni
Codice classificazione oggettoT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
E-Number (Finland)2712887
E-Number (Norway)6608901
E-Number (Sweden)5213655

ETIM for 1SVR320561R1000 Apparecchi elettrici a bassa tensione (EC002540)

Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaAC/DC
Nome caratteristica1a tensione d'uscita (EF006792)
Valore caratteristica24 V
Nome caratteristica2a tensione d'uscita (EF006797)
Valore caratteristica0 V
Nome caratteristica3a tensione d'uscita (EF006800)
Valore caratteristica0 V
Nome caratteristicamax. corrente d'uscita 1 (EF008284)
Valore caratteristica7.5 A
Nome caratteristicamax. corrente d'uscita 2 (EF008285)
Valore caratteristica0 A
Nome caratteristicamax. corrente d'uscita 3 (EF008286)
Valore caratteristica0 A
Nome caratteristicatensione d'uscita regolabile (EF007002)
Valore caratteristicaNo
Nome caratteristicavalore nominale tensione d'uscita 1 (EF009393)
Valore caratteristica24 V
Nome caratteristicavalore nominale tensione d'uscita 2 (EF009394)
Valore caratteristica0 V
Nome caratteristicavalore nominale tensione d'uscita 3 (EF009395)
Valore caratteristica0 V
Nome caratteristicavalore nominale corrente d'uscita 1 (EF009396)
Valore caratteristica5 A
Nome caratteristicavalore nominale corrente d'uscita 2 (EF009397)
Valore caratteristica0 A
Nome caratteristicavalore nominale corrente d'uscita 3 (EF009398)
Valore caratteristica0 A
Nome caratteristicaresistente a corto circuito (EF007332)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione nominale AC 50 Hz (EF007076)
Valore caratteristica264 V
Nome caratteristicatensione di alimentazione nominale AC 60 Hz (EF007077)
Valore caratteristica264 V
Nome caratteristicatensione di alimentazione nominale DC (EF007078)
Valore caratteristica277 V
Nome caratteristicatensione d'uscita regolata (EF003092)
Valore caratteristicaSì
Nome caratteristicaassorbimento di potenza (EF000346)
Valore caratteristica132 VA
Nome caratteristicapotenza erogata (EF003034)
Valore caratteristica120 W
Nome caratteristicastabilizzato (EF005302)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete possibile (EF003973)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaNo
Nome caratteristicalarghezza di montaggio (EF000846)
Valore caratteristica35.5 mm
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica129.4 mm
Nome caratteristicamontaggio diretto possibile (EF005689)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica35.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica129.4 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica127 mm
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
