ABB 1SVR320361R1000 1SVR320361R1000 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

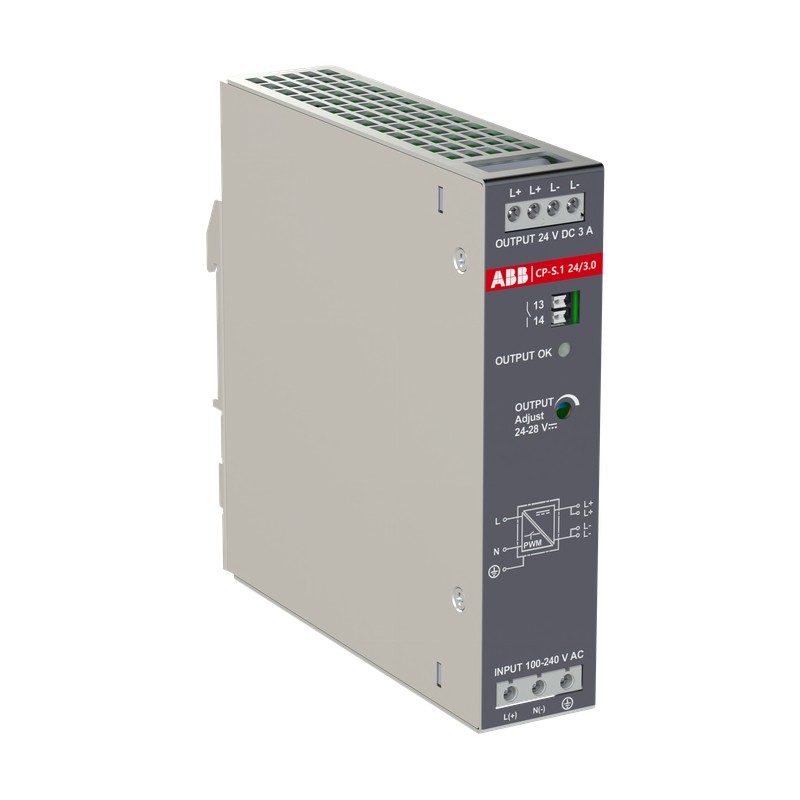

1SVR320361R1000 ABB CP-S.1 Alimentatore 24/3.0.24Vdc/3A

Riferimento: 1SVR320361R1000

Produttore: ABB

Descrizione:

CP-S.1 Alimentatore 24/3.0.24Vdc/3A
CP-S.1 24/3.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/3A

Categorie:

  • Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
  • ABB > Relè elettronici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 85,93 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85044095
Download Piu' Usati
Scheda tecnica1SAC200137H0001
Istruzioni e manuali1SVC320360M0000
Schema elettrico9AKK107992A8774
Dimensioni
Larghezza prodotto30.5 mm
Altezza prodotto129.4 mm
Profondità prodotto127 mm
Peso netto prodotto0.55 kg
Informazioni imballo
Larghezza imballo livello 164 mm
Profondità imballo livello 1155 mm
Altezza imballo livello 1169 mm
Peso lordo imballo livello 10.67 kg
EAN imballo livello 14013614561092
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 2393 mm
Profondità imballo livello 2600 mm
Altezza imballo livello 2190 mm
Peso lordo imballo livello 215 kg
Unità imballo livello 2carton 21 pezzo (i)
Dati tecnici
FunzioneSwitch mode power supply
Numero di fasi1-phase
Tensione d'ingresso nominale (UIN)100 ... 240 V AC
100 ... 250 V DC
Tensione d'ingresso (Uin)85 ... 264 V AC
90 ... 277 V DC
Typical Input Current(115 V AC) 1.38 A
(230 V AC) 0.95 A
Hold-up Time(230 V AC) min. 20 ms
Frequenza nominale (f)50 / 60 Hz
DC
Frequenza nominale45 ... 65 Hz
Characteristic of OutputU/I characteristic curve with power reserve
Potenza d'uscita nominale72 W
Potenza uscita72 W
Tensione d'uscita nominale24 V DC
Tensione uscita (Uout)24 V DC
Corrente di uscita3 A
Corrente d'uscita massima (Iout)4.5 A
Tensione di tenuta ad impulso (Uimp)Circuito di Ingresso / Circuito di Uscita 4 kV
Circuito di Ingresso / PE 4 kV
Circuito di Ingresso / Contatto Relè 4 kV
Circuito di Uscita / PE 0.8 kV
Circuito di Uscita 0.8 kV
Tensione nominale di isolamento (Ui)Circuito di Ingresso / Circuito di Uscita 300 V
Circuito di Ingresso / PE 300 V
Circuito di Ingresso / Contatto Relè 300 V
Circuito di Uscita / PE 50 V
Grado di protezioneAbitazione IP20
Terminali IP20
Grado di inquinamento2
Connecting Capacity Input CircuitFlexible with Ferrule 0.5 ... 2.5 mm²
Flessibile 0.5 ... 2.5 mm²
Rigid 0.5 ... 2.5 mm²
Connecting Capacity Output CircuitFlexible with Ferrule 0.5 ... 2.5 mm²
Flessibile 0.5 ... 2.5 mm²
Rigid 0.5 ... 2.5 mm²
Coppia di serraggioCircuito di Ingresso 0.5 N·m
Circuito di Uscita 0.5 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 7 mm
Circuito di Ingresso 9 mm
Circuito di Uscita 9 mm
Cacciavite raccomandatoPH1
Circuito di Ingresso / Circuito di Uscita PH1
Circuito di Ingresso / Circuito di Uscita 0.6 ... 3.5
Distanza minima di montaggioOther Device Same Type, Horizontal 30 mm
Other Device Same Type, Vertical 50 mm
Posizione di montaggio1
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Reparto tecnico UL/CSA
Connecting Capacity Input Circuit UL/CSAFlexible with Ferrule 20-14 AWG
Flessibile 20-14 AWG
Rigid 20-14 AWG
Connecting Capacity Output Circuit UL/CSAFlexible with Ferrule 20-14 AWG
Flessibile 20-14 AWG
Rigid 20-14 AWG
Coppia di serraggio UL/CSACircuito di Ingresso 4.4 in·lb
Circuito di Uscita 4.4 in·lb
Electromagnetic Compatibility
Scarica elettrostatica (immunità da ESD) secondo IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunità da campo elettromagnetico radiato secondo IEC 61000-4-3Level 3 10 V/m
Immunità agli impulsi secondo IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Compatibilità elettromagnetica (EMC)Immunity - Class B
Emission - Class B
Dati ambientali
Temperatura ambienteIn funzione -25 ... +70 °C
In magazzino -40 ... +85 °C
Massima altitudine d'esercizio permessa5000 m
Resistance to Damp Heat acc. to IEC 60068-2-30Test Db: 55°C, 2 cycles
Resistenza agli urti secondo IEC 60068-2-2730g 3 shocks 6 ms
Resistenza alle vibrazioni secondo IEC 60068-2-6±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SVD982001-4501
Informazioni RoHS1SVD982001-4401
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPffb80980-78ff-4113-8238-005105f3a73d Germania (DE)
SCIP semplificato03d270df-e697-4b47-a073-c18bd10193c7 Norvegia (NO)
067c05f0-cdc8-4e65-b440-b74cdb02adec Belgio (BE)
13d37c82-6b0e-4ec1-911b-a77f00c09034 Polania (PL)
172c2153-de48-408b-a796-074c33cb7b1f Ungheria (HU)
1aad0506-d4e5-4850-b62e-745466e319a3 Ungheria (HU)
1ff49005-46ed-4d48-90a4-3049f906cd0a Germania (DE)
246eae51-7d2e-4be8-964e-f1c8c375ba0b Portogallo (PT)
26ddca0c-f071-43eb-9065-9cb83d8e0b50 Repubblica Ceca (CZ)
32beaac8-3087-4b6b-88a7-6c649b6237a3 Italia (IT)
49bd54bb-000c-4333-a90d-4ca74005221d Danimarca (DK)
4d8d8ba1-27df-47d5-9a4d-57d9dab0db19 Germania (DE)
58620321-8389-4374-a8e4-6ef1065d1120 Croazia (HR)
5cbe7ae0-45cc-43cb-be66-6499f6bb0bd3 Bulgaria (BG)
73bf490e-2d9e-4983-96d5-81117c1f39d1 Estonia (EE)
73e0ee21-16e7-4238-a67a-8b53369da0e6 Polania (PL)
8389c949-00de-4d7d-93e9-f9555b867226 Finlandia (FI)
9e88374c-f942-4c69-8ecc-0df49e2a4ec5 Francia (FR)
9ea27bce-bdbd-43aa-a0d5-d5c25ca6bc18 Belgio (BE)
a24571e7-caa1-4a03-af4c-6d24dd798b1f Polania (PL)
c8c549a2-d5a7-4e79-b501-ac909c6ad802 Francia (FR)
cf1c4a56-b65e-4046-8506-06720e3e8f11 Svezia (SE)
d79add17-080f-4bed-ad28-05484491d2e2 Germania (DE)
d8e77a8a-eab6-4c81-bd25-0da19f42d622 Svezia (SE)
e0e8c75b-e20c-4e5c-9a53-f96e4d8f3c06 Spagna (ES)
ef181c61-2e36-4696-950d-88f30f05636c Grecia (GR)
f3c5e99f-0b79-4df6-88be-4313b409eff2 Germania (DE)
f43d42c1-0c31-4a57-8b09-2cc56cccf9f9 Paesi Bassi (Olanda) (NL)
Toxic Substances Control Act - TSCA2CMT2023-006535
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CBCB_DE_2-029400
Certificato cULuscULus61010-1_E174460
cULus121201_E523399
Dichiarazione di conformità - CE1SVD982043-00
Declaration of Conformity - UKCA1SVD982043-10
Certificato DNVDNV_TAA0000300
SEMI Certificate9AKK108470A0202
Classificazioni e standard esterni
Codice classificazione oggettoT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
E-Number (Finland)2712886
E-Number (Norway)6608900
E-Number (Sweden)5213654

ETIM for 1SVR320361R1000 Apparecchi elettrici a bassa tensione (EC002540)

Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaAC/DC
Nome caratteristica1a tensione d'uscita (EF006792)
Valore caratteristica24 V
Nome caratteristica2a tensione d'uscita (EF006797)
Valore caratteristica0 V
Nome caratteristica3a tensione d'uscita (EF006800)
Valore caratteristica0 V
Nome caratteristicamax. corrente d'uscita 1 (EF008284)
Valore caratteristica4.5 A
Nome caratteristicamax. corrente d'uscita 2 (EF008285)
Valore caratteristica0 A
Nome caratteristicamax. corrente d'uscita 3 (EF008286)
Valore caratteristica0 A
Nome caratteristicatensione d'uscita regolabile (EF007002)
Valore caratteristicaNo
Nome caratteristicavalore nominale tensione d'uscita 1 (EF009393)
Valore caratteristica24 V
Nome caratteristicavalore nominale tensione d'uscita 2 (EF009394)
Valore caratteristica0 V
Nome caratteristicavalore nominale tensione d'uscita 3 (EF009395)
Valore caratteristica0 V
Nome caratteristicavalore nominale corrente d'uscita 1 (EF009396)
Valore caratteristica3 A
Nome caratteristicavalore nominale corrente d'uscita 2 (EF009397)
Valore caratteristica0 A
Nome caratteristicavalore nominale corrente d'uscita 3 (EF009398)
Valore caratteristica0 A
Nome caratteristicaresistente a corto circuito (EF007332)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione nominale AC 50 Hz (EF007076)
Valore caratteristica264 V
Nome caratteristicatensione di alimentazione nominale AC 60 Hz (EF007077)
Valore caratteristica264 V
Nome caratteristicatensione di alimentazione nominale DC (EF007078)
Valore caratteristica277 V
Nome caratteristicatensione d'uscita regolata (EF003092)
Valore caratteristicaSì
Nome caratteristicaassorbimento di potenza (EF000346)
Valore caratteristica82 VA
Nome caratteristicapotenza erogata (EF003034)
Valore caratteristica72 W
Nome caratteristicastabilizzato (EF005302)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete possibile (EF003973)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaNo
Nome caratteristicalarghezza di montaggio (EF000846)
Valore caratteristica30.5 mm
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica129.4 mm
Nome caratteristicamontaggio diretto possibile (EF005689)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica30.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica129.4 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica127 mm
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
