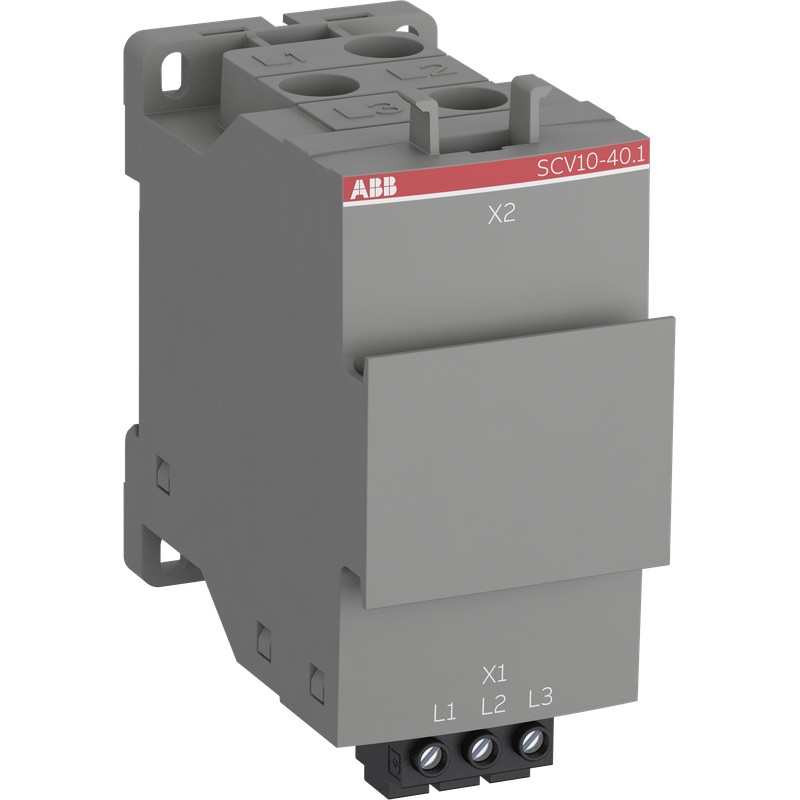

1SVM320010R0000 ABB SCV10-40 Corrente Sensore di tensione
1SVM320010R0000
ABB
SCV10-40 Corrente - Sensore di tensione
SCV10-40 Current - Voltagesensor 40 A, 690 V AC
Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAF605146_EPLAN |
| Scheda tecnica | 2CDC100017M0201 |
| Istruzioni e manuali | 1SVC320010M0000 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 80 mm |
| Altezza prodotto | 82 mm |
| Peso netto prodotto | 0.23 kg |
| Dati tecnici | |
| Numero di poli | 3P |
| Norme di riferimento | IEC/EN 60947-4-1 |
| IEC/EN 60947-1 | |
| Tensione nominale di funzionamento | 690 V AC |
| 400 V AC | |
| 480 V AC | |
| 277 V AC | |
| Frequenza nominale (f) | Circuito Principale 50 Hz |
| Circuito Principale 60 Hz | |
| Corrente nominale di funzionamento (Ie) | 40 A |
| Perdita di potenza | Approssimativamente 0.48 W |
| Capacità di connessione | 1x 0.2-2.5 mm² |
| Lunghezza di spelatura cavo | 8 mm |
| Grado di protezione | IP20 |
| Coppia di serraggio | 0.5 ... 0.6 N·m |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | 1SVM120012R0000 |
| Nome prodotto | Current - Voltagesensor |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | 24 ... 12 AWG |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +70 °C | |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato cULus | E48139 |
| Dichiarazione di conformità - CE | 1SVD981074-00 |
| Certificato UL | E48139 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 130 mm |
| Profondità imballo livello 1 | 50 mm |
| Altezza imballo livello 1 | 124 mm |
| Peso lordo imballo livello 1 | 0.275 kg |
| EAN imballo livello 1 | 4053546041828 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| eClass | V11.0 : 27371392 |
| UNSPSC | 39121552 |
| Codice categoria granulare IDEA (IGCC) | 4776 >> Electronic motor control and protection device |
| Caratteristica | Valore |
|---|---|
| tipo di accessori/pezzi di ricambio (EF000215) | comunicazione e funzione di misura |
| accessorio (EF013236) | Sì |
| pezzo di ricambio (EF013237) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
