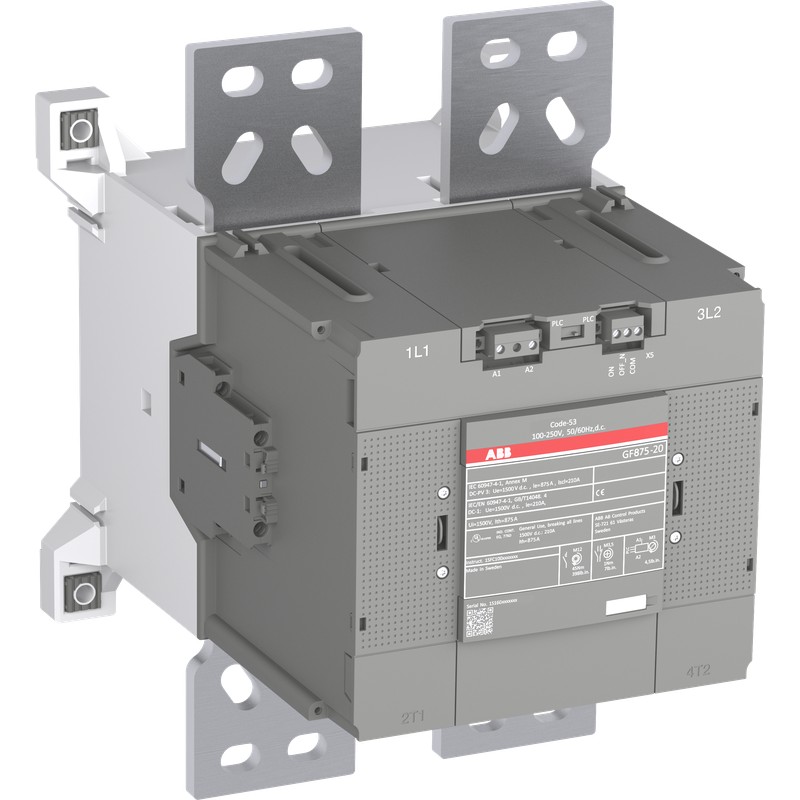

ABB 1SFL617731R5322 1SFL617731R5322 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SFL617731R5322 ABB GF875-20-22-53 Contattore

Riferimento: 1SFL617731R5322

Produttore: ABB

Descrizione:

GF875-20-22-53 Contattore

GF875-20-22-53

Categorie:

Apparecchi elettrici a bassa tensione > Contattore di potenza, commutazione CC
ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 2.726,97 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 25 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	8536490099
Download Piu' Usati
Scheda tecnica	1SBC100214C0202
Istruzioni e manuali	1SFC100003M0001
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	253 mm
Profondità prodotto	300 mm
Altezza prodotto	355 mm
Peso netto prodotto	14.3 kg
Dati tecnici
Numero di contatti principali NA	2
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	2
Numero di contatti ausiliari NC	2
Numero di poli	2P
Tensione nominale di funzionamento	Circuito Principale 1500 V
Frequenza nominale (f)	Circuito di Controllo 50 / 60 Hz
Corrente termica convenzionale in aria libera (I_th)	secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 900 A
	acc. to IEC 60947-4-1, Open Contactors Θ = 60 °C 875 A
	acc. to IEC 60947-4-1, Open Contactors Θ = 70 °C 650 A
Corrente nominale di funzionamento DC-1 (I_e)	(1500 V DC) 2-Pole, 40 °C 210 A
Rated Operational Current DC-PV3 (I_e)	(1500 V DC) 2-Pole, 60 °C 875 A
	(1500 V DC) 2-Pole, 70 °C 650 A
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 5184 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 1139 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 3109 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 6218 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 4150 A
Tensione nominale di isolamento (U_i)	secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1500 V
	secondo UL/CSA 1500 V
Tensione di tenuta ad impulso (U_imp)	Circuito Principale 8 kV
Massima frequenza di commutazione elettrica	15 cicli orari
Durata meccanica	0.05 milione
Massima frequenza di commutazione meccanica	60 cicli orari
Limiti d'esercizio bobina	(secondo IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tensione nominale circuito di controllo (U_c)	50 Hz 100...250 V
	60 Hz 100...250 V
	Funzionamento in DC 100...250 V
Consumo bobina	Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 23 V·A
	Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 23 V·A
	Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 12 W
	Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 600 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 600 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo DC 505 V·A
Tempo di manovra	Between Coil De-energization and NO Contact Opening 33...70 ms
	Between Coil Energization and NO Contact Closing 50...120 ms
Sezioni dei cavi-circuito principale	Solid 600 mm²
Sezioni dei cavi-circuito ausiliario	Flexible with Ferrule 2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
	Flessibile 2x0.75 ... 2.5 mm²
	Solid 2x1 ... 4 mm²
	Stranded 2x1 ... 4 mm²
Capacità di connessione	Solid 600 mm²
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00
Tipo di morsetto	Main Circuit: Bars
Nome prodotto	Block Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA	Circuito Principale 1500 V
Dati ambientali
Temperatura ambiente	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
	Close to Contactor for Storage -40 ... 70 °C
Massima altitudine d'esercizio permessa	Without Derating 2000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	2CMT2023-006525
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato ABS	9AKK108466A1583
Certificato BV	9AKK108466A6837
Certificato CB	1SFC100041D0101
Certificato CQC	CQC20012271919
Declaration of Conformity - CCC	2020980304002803
Dichiarazione di conformità - CE	1SFC100019D2701
Declaration of Conformity - UKCA	2CMT2020-006118
Certificato DNV	9AKK108466A1584
Certificato LR	9AKK108466A2274
Certificato UL	1SFC100021D0101
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	402 mm
Profondità imballo livello 1	305 mm
Altezza imballo livello 1	415 mm
Peso lordo imballo livello 1	16.45 kg
EAN imballo livello 1	7320500541241
Classificazioni e standard esterni
ETIM 7	EC002552 - contattore di potenza per commutazione di corrente continua
ETIM 8	EC002552 - Power contactor, DC switching
ETIM 9	EC002552 - Power contactor, DC switching
eClass	V11.0 : 27371018
UNSPSC	39121529
E-Number (Norway)	4115801

ETIM for 1SFL617731R5322 Apparecchi elettrici a bassa tensione (EC002552)

Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)

Valore caratteristica100 V

Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)

Valore caratteristica100 V

Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)

Valore caratteristica100 V

Nome caratteristicatipo di tensione per l'azionamento (EF008242)

Valore caratteristicaAC/DC

Nome caratteristicaadatto per installazione in serie (EF001126)

Valore caratteristicaNo

Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)

Valore caratteristica2

Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)

Valore caratteristica2

Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)

Valore caratteristicaguida di connessione

Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)

Valore caratteristica0

Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)

Valore caratteristica2
