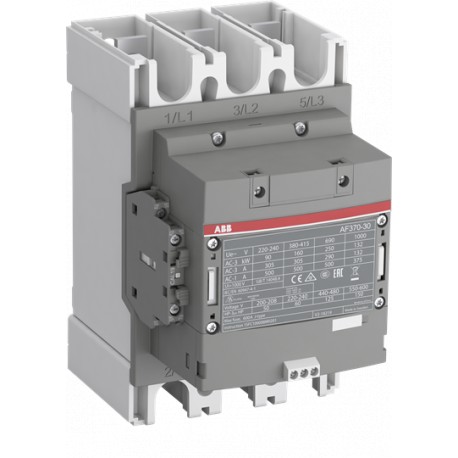

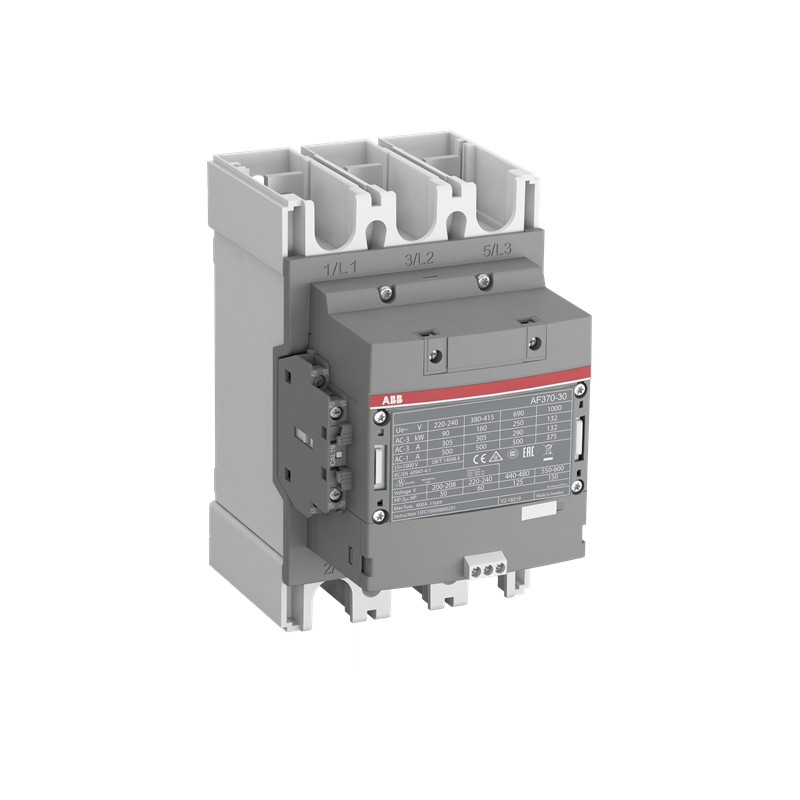

ABB 1SFL607002R3311 1SFL607002R3311 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SFL607002R3311 ABB AF370-30-11-33 Contattore

Riferimento: 1SFL607002R3311

Produttore: ABB

Descrizione:

AF370-30-11-33 Contattore

Contattore AF370-30-11-33

AF370-30-11-33 bob. 100...250 V c.a./c.c. ingresso PLC, aux 1NA+1NC

Categorie:

Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 1.271,93 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 25 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

DETTAGLI

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85364900
Download Piu' Usati
EPLAN Data	9AAC175204_EPLAN
Scheda tecnica	1SBC100214C0202
Scheda tecnica (parte 2)	1SAC200017M0002
Istruzioni e manuali	1SFC100008M0201
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	140 mm
Profondità prodotto	195.5 mm
Altezza prodotto	225 mm
Peso netto prodotto	3.9 kg
Dati tecnici
Numero di contatti principali NA	3
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	1
Numero di contatti ausiliari NC	1
Numero di poli	3P
Tensione nominale di funzionamento	Circuito Principale 1000 V
Frequenza nominale (f)	Circuito Principale 60 Hz
Corrente termica convenzionale in aria libera (I_th)	secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 600 A
Corrente nominale di funzionamento AC-1 (I_e)	(1000 V) 60 °C 350 A
	(1000 V) 70 °C 290 A
	(690 V) 40 °C 600 A
	(690 V) 70 °C 400 A
Corrente nominale di funzionamento AC-3 (I_e)	(415 V) 55 °C 370 A
	(440 V) 55 °C 370 A
	(500 V) 55 °C 350 A
	(690 V) 55 °C 315 A
	(1000 V) 55 °C 141 A
	(380 / 400 V) 55 °C 370 A
	(220 / 230 / 240 V) 55 °C 370 A
Corrente nominale di funzionamento AC-3 (P_e)	(415 V) 200 kW
	(440 V) 200 kW
	(500 V) 250 kW
	(690 V) 315 kW
	(1000 V) 200 kW
	(380 / 400 V) 200 kW
	(220 / 230 / 240 V) 110 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-1	8 x Ie AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-1	10 x Ie AC-3
Dispositivi di protezione da cortocircuito	Fusibili Tipo gG 630 A
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 2960 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 600 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 1208 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 3700 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 1709 A
Tensione nominale di isolamento (U_i)	secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V
	secondo UL/CSA 1000 V
Tensione di tenuta ad impulso (U_imp)	8 kV
Massima frequenza di commutazione elettrica	AC-1 300 cicli orari
	AC-2 / AC-4 150 cicli orari
	AC-3 300 cicli orari
Durata meccanica	5 milione
Massima frequenza di commutazione meccanica	300 cicli orari
Limiti d'esercizio bobina	(secondo IEC 60947-4-1) Uc (at θ ≤ 70 °C)
Tensione nominale circuito di controllo (U_c)	50 Hz 100 ... 250 V
	60 Hz 100 ... 250 V
	Funzionamento in DCin CD 100 ... 250 V
Consumo bobina	Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 17.5 V·A
	Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 17.5 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 385 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 385 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo DC 410 W
Perdita di potenza	a Condizioni Operative Nominali per Polo 27 W
Tempo di manovra	Between Coil De-energization and NO Contact Opening 37 ... 47 ms
	Between Coil Energization and NO Contact Closing 25 ... 55 ms
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP40
Tipo di morsetto	Main Circuit: Bars
Nome prodotto	Contattori oltre 100A
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA	Circuito Principale 1000 V
Potenza nominale di impiego UL/CSA	(1000 V AC) 520 A
Portata UL/CSA	(200 ... 208 V AC) Tre Fasi 50 Hp
	(200 V AC) Tre Fasi 125 hp
	(208 V AC) Tre Fasi 125 hp
	(220 ... 240 V AC) Tre Fasi 60 Hp
	(220 ... 240 V AC) Tre Fasi 150 hp
	(440 ... 480 V AC) Tre Fasi 125 Hp
	(440 ... 480 V AC) Tre Fasi 300 hp
	(550 ... 600 V AC) Tre Fasi 150 Hp
	(550 ... 600 V AC) Tre Fasi 350 hp
Dati ambientali
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
	Close to Contactor for Storage -40 ... 70 °C
Massima altitudine d'esercizio permessa	Without Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	2CMT2023-006525
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sì
ABB Site Meeting Group Waste To Landfill Target	Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility
End Of Life Disassembling Instructions	1SFC100112M0002
Dichiarazione prodotto ambientale - EPD	1SFC100104D0201
Improved Energy Efficiency for Customers	Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 76.3 %
Sustainable Material Content in Product (wt. %)	Recycled Metal - 33 %
Certificati e dichiarazioni (numero del documento)
A2L Certificate – UL	9AKK108468A6695
Certificato ABS	14-LD1092198-PDA
Certificato BV	BV_36353_A0BV
Certificato CB	SE-89316
Certificato CCS	GB14T00030
Certificato CQC	CQC2014010304676670
	CQC2014010304673866
Declaration of Conformity - CCC	2020980304001305
	2020980304001068
Dichiarazione di conformità - CE	2CMT2015-005439
Declaration of Conformity - UKCA	2CMT2020-006118
Certificato DNV	DNV_E-14043
Certificato EAC	9AKK107046A8618
Certificato GL	GL_95073-14HH
Certificato LR	LR_14_70011(E1)
Certificato PRS	TE_2092_880423_16
Certificato RINA	ELE060313XG_002
Certificato RMRS	9AKK107045A6978
Certificato UL	20121217-E36588
Scheda elenco UL	UL_E36588
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	263 mm
Profondità imballo livello 1	203 mm
Altezza imballo livello 1	289 mm
Peso lordo imballo livello 1	4.6 kg
EAN imballo livello 1	7320500504598
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Codice categoria granulare IDEA (IGCC)	4758 >> Iec Contactors
E-Number (Finland)	3707535
E-Number (Sweden)	3210543

ETIM for 1SFL607002R3311 Apparecchi elettrici a bassa tensione (EC000066)

Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)

Valore caratteristica100 V

Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)

Valore caratteristica100 V

Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)

Valore caratteristica100 V

Nome caratteristicatipo di tensione per l'azionamento (EF008242)

Valore caratteristicaAC/DC

Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)

Valore caratteristica600 A

Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)

Valore caratteristica370 A

Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)

Valore caratteristica200 kW

Nome caratteristicapotenza d'esercizio nominale NEMA (EF011960)

Valore caratteristica44.7420 kW

Nome caratteristicaadatto per installazione in serie (EF001126)

Valore caratteristicaNo

Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)

Valore caratteristica1

Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)

Valore caratteristica1

Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)

Valore caratteristicaraccordo a vite

Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)

Valore caratteristica0

Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)

Valore caratteristica3
