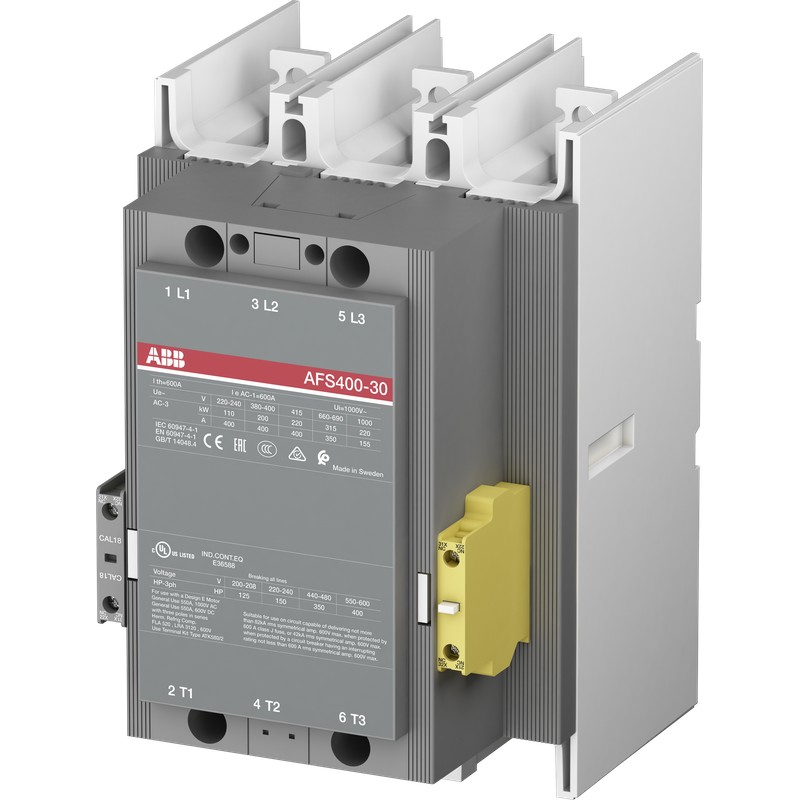

1SFL577081R6812 ABB AFS400-30-12-68 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SFL577081R6812 ABB AFS400-30-12-68

1SFL577081R6812

ABB

AFS400-30-12-68

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $1,785.23
Prezzo unitario: $1,785.23
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
EPLAN Data9AAC412764_EPLAN
Scheda tecnica1SBC100214C0202
Scheda tecnica (parte 2)1SAC200017M0002
Istruzioni e manuali1SFC380023-en
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto186 mm
Profondità prodotto216 mm
Altezza prodotto278 mm
Peso netto prodotto10.6 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA1
Numero di contatti ausiliari NC2
Numero di poli3P
Tensione nominale di funzionamentoCircuito Principale 1000 V
Frequenza nominale (f)Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 600 A
Corrente nominale di funzionamento AC-1 (Ie)(1000 V) 40 °C 600 A
(1000 V) 55 °C 500 A
(1000 V) 70 °C 400 A
(690 V) 40 °C 600 A
(690 V) 55 °C 500 A
(690 V) 70 °C 400 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 55 °C 400 A
(440 V) 55 °C 400 A
(500 V) 55 °C 400 A
(690 V) 55 °C 350 A
(1000 V) 55 °C 155 A
(380 / 400 V) 55 °C 400 A
(220 / 230 / 240 V) 55 °C 400 A
Corrente nominale di funzionamento DC-1 (Ie)(110 V) 1-Pole, 40 °C 600 A
(110 V) 2 Poles in Series, 40 °C 600 A
(220 V) 3 Poles in Series, 40 °C 600 A
(600 V) 3 Poles in Series, 40 °C 600 A
Corrente nominale di funzionamento DC-3 (Ie)(110 V) 1-Pole, 40 °C 600 A
(110 V) 2 Poles in Series, 40 °C 600 A
(220 V) 3 Poles in Series, 40 °C 600 A
(600 V) 3 Poles in Series, 40 °C 600 A
Corrente nominale di funzionamento DC-5 (Ie)(110 V) 1-Pole, 40 °C 600 A
(110 V) 2 Poles in Series, 40 °C 600 A
(220 V) 3 Poles in Series, 40 °C 600 A
(600 V) 3 Poles in Series, 40 °C 600 A
Corrente nominale di funzionamento AC-3 (Pe)(415 V) 220 kW
(440 V) 220 kW
(500 V) 250 kW
(690 V) 315 kW
(1000 V) 220 kW
(380 / 400 V) 200 kW
(220 / 230 / 240 V) 110 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-18 x Ie AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-110 x Ie AC-3
Dispositivi di protezione da cortocircuitoFusibili Tipo gG 630 A
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 840 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 3100 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 4600 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 4400 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 2500 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 4000 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 3500 A
Tensione nominale di isolamento (Ui)secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V
secondo IEC 60947-5-1 e VDE 0110 (Gr. C) 1000 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)Circuito Principale 8 kV
Massima frequenza di commutazione elettricaAC-1 300 cicli orari
AC-2 / AC-4 60 cicli orari
AC-3 300 cicli orari
Durata meccanica3 milione
Massima frequenza di commutazione meccanica300 cicli orari
Limiti d'esercizio bobina(secondo IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tensione nominale circuito di controllo (Uc)50 Hz 24 ... 60 V
Funzionamento in DCin CD 24 ... 60 V
Consumo bobinaRitenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 12 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 12 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 7.5 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 900 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 900 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo DC 900 V·A
Perdita di potenzaa Condizioni Operative Nominali per Polo 16 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 45 ... 55 ms
Between Coil De-energization and NO Contact Opening 48 ... 58 ms
Between Coil Energization and NC Contact Opening 45 ... 115 ms
Between Coil Energization and NO Contact Closing 50 ... 120 ms
Sezioni dei cavi-circuito principaleBar 47 mm²
Rigid Al-Cable 240 mm²
Rigid Al-Cable 2x240 mm²
Rigid Cu-Cable 240 mm²
Rigid Cu-Cable 2x240 mm²
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Ferrule 2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Flessibile 1x0.75 ... 2.5 mm²
Flessibile 2x0.75 ... 2.5 mm²
Solid 2 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Capacità di connessioneBar 47 mm²
Rigid Al-Cable 2x240 mm²
Rigid Cu-Cable 2x240 mm²
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00
Connessione terminali (consegnati in posizione aperta) Poli principaliM 3.5 (+,-) pozidriv 2 screw with cable clamp
Cacciavite raccomandatoCircuito Principale M10
Circuito di Controllo 5.5
Circuito di Controllo M3.5
Circuito di Controllo Pozidriv 2
Coppia di serraggioCable Lug 35 N·m
Circuito Principale 35 N·m
Tipo di morsettoMain Circuit: Bars
Idoneo per classe di prodottoBlock ContactorsBlock Contactors
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 1000 V
Potenza nominale di impiego UL/CSA(1000 V AC) 550 A
(600 V AC) 550 A
Portata UL/CSA(200 ... 208 V AC) Tre Fasi 125 Hp
(200 ... 208 V AC) Tre Fasi 125 hp
(200 V AC) Tre Fasi 125 hp
(208 V AC) Tre Fasi 125 hp
(220 ... 240 V AC) Tre Fasi 150 Hp
(220 ... 240 V AC) Tre Fasi 150 hp
(440 ... 480 V AC) Tre Fasi 350 Hp
(440 ... 480 V AC) Tre Fasi 350 hp
(550 ... 600 V AC) Tre Fasi 400 Hp
(550 ... 600 V AC) Tre Fasi 400 hp
Amperaggio motore uso pieno carico(200 ... 208 V AC) Tre Fasi 358.8 A
(220 ... 240 V AC) Tre Fasi 360 A
(440 ... 480 V AC) Tre Fasi 414 A
(550 ... 600 V AC) Tre Fasi 382 A
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -40 ... 70 °C
In funzione -40 ... 70 °C
In magazzino -40 ... +70 °C
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza agli urti secondo IEC 60068-2-27Shock Direction: A 5 g
Shock Direction: B1 5 g
Shock Direction: B2 5 g
Shock Direction: C1 5 g
Shock Direction: C2 5 g
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetNon-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility
Dichiarazione prodotto ambientale - EPD1SFC100105D0201
Improved Energy Efficiency for CustomersProduct Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 63.1 %
Sustainable Material Content in Product (wt. %)Recycled Metal - 37 %
Certificati e dichiarazioni (numero del documento)
Certificato CBSE-82316
Certificato CQCCQC2007010304256683
Declaration of Conformity - CCC2020980304001300
Dichiarazione di conformità - CE2CMT2018-005695
Declaration of Conformity - UKCA2CMT2020-006125
Certificato EAC1SFC101360D1101
SUVA Certificate2CMT2019-005859
Certificato UL20121207-E36588
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1280 mm
Profondità imballo livello 1375 mm
Altezza imballo livello 1310 mm
Peso lordo imballo livello 112 kg
EAN imballo livello 17320500540930
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4758 >> Iec Contactors
E-Number (Finland)3709036

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
