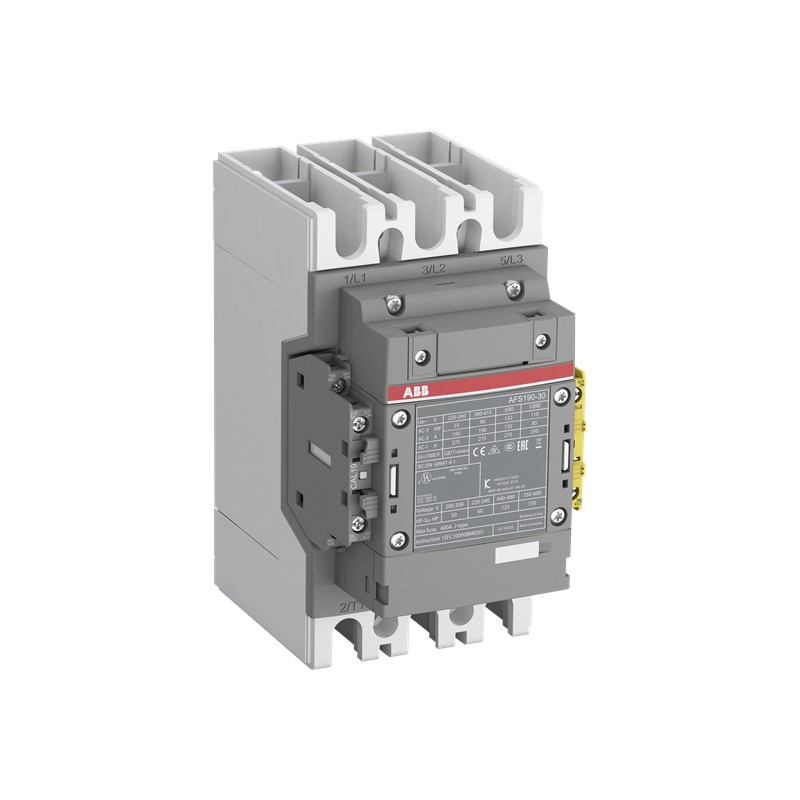

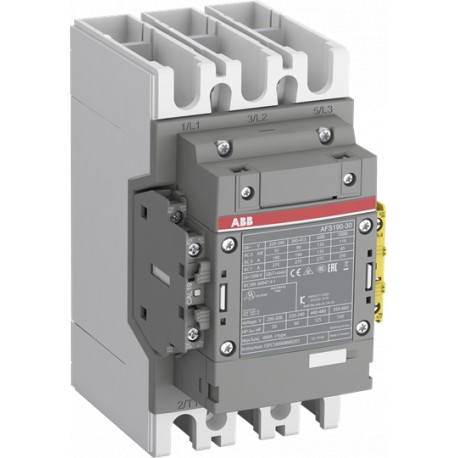

1SFL487082R1312 ABB AFS190-30-12-13 100-250V
1SFL487082R1312
ABB
AFS190-30-12-13 100-250V
AFS190-30-12-13
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC412759_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Scheda tecnica (parte 2) | 1SAC200017M0002 |
| Istruzioni e manuali | 1SFC100008M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 105 mm |
| Profondità prodotto | 152 mm |
| Altezza prodotto | 196 mm |
| Peso netto prodotto | 2.4 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 2 |
| Numero di poli | 3P |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Frequenza nominale (f) | Circuito Principale 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 275 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (1000 V) 40 °C 250 A |
| (1000 V) 60 °C 225 A | |
| (1000 V) 70 °C 185 A | |
| (690 V) 40 °C 275 A | |
| (690 V) 60 °C 250 A | |
| (690 V) 70 °C 200 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 60 °C 190 A |
| (440 V) 60 °C 190 A | |
| (500 V) 60 °C 135 A | |
| (690 V) 60 °C 135 A | |
| (1000 V) 60 °C 85 A | |
| (380 / 400 V) 60 °C 190 A | |
| (220 / 230 / 240 V) 60 °C 190 A | |
| Corrente nominale di funzionamento AC-3e (Ie) | (415 V) 60 °C 190 A |
| (440 V) 60 °C 190 A | |
| (500 V) 60 °C 135 A | |
| (690 V) 60 °C 135 A | |
| (1000 V) 60 °C 85 A | |
| (380 / 400 V) 60 °C 190 A | |
| (220 / 230 / 240 V) 60 °C 190 A | |
| Corrente nominale di funzionamento DC-1 (Ie) | (110 V) 2 Poles in Series, 40 °C 250 A |
| (220 V) 3 Poles in Series, 40 °C 250 A | |
| Corrente nominale di funzionamento DC-3 (Ie) | (110 V) 2 Poles in Series, 40 °C 250 A |
| (220 V) 3 Poles in Series, 40 °C 250 A | |
| Corrente nominale di funzionamento DC-5 (Ie) | (110 V) 2 Poles in Series, 40 °C 250 A |
| (220 V) 3 Poles in Series, 40 °C 250 A | |
| Corrente nominale di funzionamento AC-3 (Pe) | (415 V) 90 kW |
| (440 V) 110 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| (1000 V) 110 kW | |
| (380 / 400 V) 90 kW | |
| (220 / 230 / 240 V) 55 kW | |
| Corrente nominale di funzionamento AC-3e (Pe) | (415 V) 90 kW |
| (440 V) 110 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| (1000 V) 110 kW | |
| (380 / 400 V) 90 kW | |
| (220 / 230 / 240 V) 55 kW | |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1 | 8 x Ie AC-3 |
| Rated Breaking Capacity AC-3e | 8.5 x Ie AC-3e |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1 | 10 x Ie AC-3 |
| Rated Making Capacity AC-3e | 12 x Ie AC-3e |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 355 A |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 1640 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 275 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 621 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1900 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 878 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 3300 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 2200 A | |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 8 kV |
| Massima frequenza di commutazione elettrica | AC-1 300 cicli orari |
| AC-2 / AC-4 150 cicli orari | |
| AC-3 300 cicli orari | |
| Durata meccanica | 5 milione |
| Massima frequenza di commutazione meccanica | 300 cicli orari |
| Limiti d'esercizio bobina | (secondo IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| Funzionamento in DCin CD 100 ... 250 V | |
| Consumo bobina | Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 7 V·A |
| Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 7 V·A | |
| Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 2.5 W | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 220 V·A | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 220 V·A | |
| Attrazione a Max. Valore Nominale del Circuito di Controllo DC 190 W | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 7 W |
| Tempo di manovra | Between Coil De-energization and NO Contact Opening 37 ... 47 ms |
| Between Coil Energization and NO Contact Closing 25 ... 55 ms | |
| Sezioni dei cavi-circuito principale | Flessibile 2 x 50 ... 95 mm² |
| Rigid Al-Cable 1 x 95 ... 185 mm² | |
| Rigid Cu-Cable 1 x 6 ... 150 mm² | |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Flessibile 2x0.75 ... 2.5 mm² | |
| Solid 2 x 1 ... 4 mm² | |
| Stranded 2 x 1 .... 4 mm² | |
| Capacità di connessione | Flessibile 2 x 50 ... 95 mm² |
| Rigid Al-Cable 1 x 95 ... 185 mm² | |
| Rigid Cu-Cable 1 x 6 ... 150 mm² | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00 | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Circuito di Controllo M3.5 | |
| Circuito di Controllo 5.5 | |
| Circuito di Controllo Pozidriv 2 | |
| Coppia di serraggio | Cable Lug 18 N·m |
| Circuito Principale 14 ... 31 N·m | |
| Tipo di morsetto | Main Circuit: Bars |
| Nome prodotto | Block Contactor |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Potenza nominale di impiego UL/CSA | (600 V AC) 250 A |
| Portata UL/CSA | (200 ... 208 V AC) Tre Fasi 50 hp |
| (220 ... 240 V AC) Tre Fasi 60 hp | |
| (440 ... 480 V AC) Tre Fasi 125 hp | |
| (550 ... 600 V AC) Tre Fasi 150 hp | |
| Amperaggio motore uso pieno carico | (200 ... 208 V AC) Tre Fasi 150 A |
| (220 ... 240 V AC) Tre Fasi 154 A | |
| (440 ... 480 V AC) Tre Fasi 156 A | |
| (550 ... 600 V AC) Tre Fasi 144 A | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -40 ... 70 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility |
| End Of Life Disassembling Instructions | 1SFC100112M0001 |
| Dichiarazione prodotto ambientale - EPD | 1SFC100095D0201 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.2 % |
| Sustainable Material Content in Product (wt. %) | Recycled Metal - 35 % |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | SE-82315 |
| Certificato CQC | CQC2014010304676685 |
| Declaration of Conformity - CCC | 2020980304001306 |
| Dichiarazione di conformità - CE | 2CMT2018-005695 |
| Declaration of Conformity - UKCA | 2CMT2020-006125 |
| Certificato EAC | 1SFC101360D1101 |
| SUVA Certificate | 2CMT2019-005857 |
| Certificato UL | 20121023-E36588 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 160 mm |
| Profondità imballo livello 1 | 258 mm |
| Altezza imballo livello 1 | 235 mm |
| Peso lordo imballo livello 1 | 3 kg |
| EAN imballo livello 1 | 7320500540480 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4755 >> Contactors |
| E-Number (Finland) | 3709004 |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 100 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 100 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 100 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 275 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 190 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 90 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 44.7420 kW |
| adatto per installazione in serie (EF001126) | No |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 2 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
