> ABB>Contattori e relè di sovraccarico>1SFL487062R1222 ABB AF190B-30-22RT-12 Contattore
Prodotto precedente Prodotto successivo

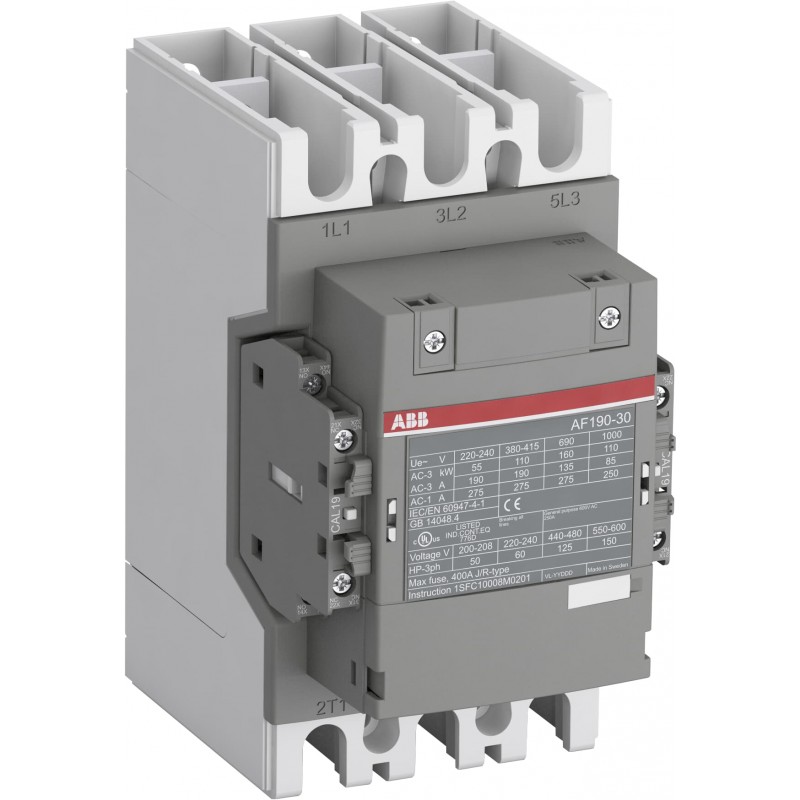

1SFL487062R1222 ABB AF190B-30-22RT-12 Contattore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SFL487062R1222 ABB AF190B-30-22RT-12 Contattore

1SFL487062R1222

ABB

AF190B-30-22RT-12 Contattore

L'AF190B-30-22RT-12 è un contattore IEC a 3 poli - 1000 V o UL 600 V con contatti ausiliari pre-montabili e ghiere ad anello reed, controllo motori fino a 90 kW / 400 V AC (AC-3) o 125 HP / 480 V UL e circuiti di potenza di commutazione fino a 275 A (AC-1) o 250 A UL per uso generale. Grazie alla tecnologia AF, il contattore ha un ampio range di tensione di controllo (48-130 V 50/60 Hz e DC), gestendo grandi variazioni nella tensione di controllo, riducendo il consumo energetico del pannello e garantendo diverse operazioni in reti instabili. Inoltre, la protezione contro le sovratensioni è integrata, offrendo una soluzione compatta. I contattori AF hanno un design a blocchi, possono essere facilmente estesi con blocchi di contatto ausiliari aggiuntivi e un'ampia gamma di accessori aggiuntivi.

Maggiori dettagli


Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


b'

panoramica

Tipo di prodotto esteso:
AF190B-30-22RT-12
ID prodotto:
1SFL487062R1222
Ean:
7320500510162
Descrizione catalogo:
AF190B-30-22RT-12 Contattore
Descrizione lunga:
L'AF190B-30-22RT-12 è un contattore IEC a 3 poli - 1000 V o UL 600 V con contatti ausiliari pre-montabili e ghiere ad anello reed, controllo motori fino a 90 kW / 400 V AC (AC-3) o 125 HP / 480 V UL e circuiti di potenza di commutazione fino a 275 A (AC-1) o 250 A UL per uso generale. Grazie alla tecnologia AF, il contattore ha un ampio range di tensione di controllo (48-130 V 50/60 Hz e DC), gestendo grandi variazioni nella tensione di controllo, riducendo il consumo energetico del pannello e garantendo diverse operazioni in reti instabili. Inoltre, la protezione contro le sovratensioni è integrata, offrendo una soluzione compatta. I contattori AF hanno un design a blocchi, possono essere facilmente estesi con blocchi di contatto ausiliari aggiuntivi e un'ampia gamma di accessori aggiuntivi.

ordinando

Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85364900

Download più popolari

Scheda tecnica, Informazioni tecniche:1SBC100192C0204
Istruzioni e manuali:1SFC100008M0201

dimensioni

Larghezza netta del prodotto:
105 mm
Profondità prodotto/Lunghezza rete:
153 mm
Altezza netta del prodotto:
196 millimetri
Peso netto del prodotto:
2,4 kg

tecnico

Numero di contatti principali NO:
3
Numero di contatti principali NC:
0
Numero di contatti ausiliari NO:
2
Numero di contatti ausiliari NC:
2
standard:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (parti applicabili), IEC 60077-2 (parti applicabili), EN 50155 (parti applicabili), TR CU 001/2011, IEC 61373, Per la conferma della conformità sulle parti applicabili in base alla loro applicazione e combinazione, consultare i rappresentanti di vendita ABB.
Corrente operativa classificata AC-1 (Iecstasy):
(1000 V) 40 °C 250 A

(1000 V) 55 °C 225 A

(1000 V) 60 °C 225 A

(1000 V) 70 °C 185 A

(690 V) 40 °C 275

(690 V) 55 °C 250

(690 V) 60 °C 250 A

(690 V) 70 °C 200
Corrente operativa classificata AC-3 (Iecstasy):
(415 V) 55 °C 190 A

(440 V) 55 °C 190 A

(500 V) 55 °C 135 A

(690 V) 55 °C 135 A

(1000 V) 55 °C 85 A

(380 / 400 V) 55 °C 190 A

(220 / 230 / 240 V) 55 °C 190
Potenza operativa nominale AC-3 (Pecstasy):
(415 V) 90 kW

(440 V) 110 kW

(500 V) 90 kW

(690 V) 132 kW

(1000 V) 110 kW

(380 / 400 V) 90 kW

(220 / 230 / 240 V) 55 kW
Corrente di supporto della valutazione a breve termine (ICw):
a 40 °C di temperatura ambiente, all'aria aperta, da uno stato freddo 10 s 1520 A

a 40 °C Temperatura ambiente, all'aperto, da freddo 15 min 275 A

a 40 °C di temperatura ambiente, all'aperto, da uno stato freddo 1 min 621 A

a 40 °C Temperatura ambiente, all'aria aperta, da uno stato freddo 1 s 1900 A

a 40 °C Temperatura ambiente, all'aria aperta, da uno stato freddo 30 s 878 A
Durata meccanica:
5 milioni di abitanti
Frequenza massima di commutazione meccanica:
300 cicli all'ora
Tensione del circuito di controllo nominale (UC):
50 Hz / 60 Hz 48 ... 130 V

OPERAZIONE DC 48 ... 130 V
Consumo bobina:
Tenendo max. Tensione nominale del circuito di controllo 50 Hz 4 V·A

Tenendo max. Tensione nominale del circuito di controllo 60 Hz 4 V·A

Pull-in alla tensione massima del circuito di controllo nominale 50 Hz 175 V·A

Pull-in alla tensione massima del circuito di controllo nominale 60 Hz 175 V·A

Pull-in alla tensione massima del circuito di controllo nominale DC 130 W
Tipo terminale:
Circuito principale: Bar

ambientale

Stato Rohs:
A seguito della direttiva UE 2011/65/UE

Certificati e dichiarazioni (numero di documento)

Certificato CB:SE-82315
Certificato CQC:CQC2014010304676685
Certificato cUL:20121023-E36588
Dichiarazione di conformità - CCC:2020980304001306
Dichiarazione di conformità - CE:2CMT2015-005440
Certificato EAC:9AKK107046A8618
Istruzioni e manuali:1SFC100008M0201
Informazioni RoHS:2CMT2015-005440

Informazioni sul contenitore

Unità di livello pacchetto 1:
scatola 1 pezzo
Larghezza livello pacchetto 1:
160 mm
Profondità/lunghezza livello pacchetto 1:
258 millimetri
Altezza livello pacchetto 1:
235 millimetri
Livello di peso lordo 1 della confezione:
3 kg
Pacchetto EAN di livello 1:
7320500510162

Classificazioni

Codice di classificazione degli oggetti:
D
ETIM 4:
EC000066 - Contattore magnetico, commutazione CA
ETIM 5:
EC000066 - Contattore magnetico, commutazione CA
ETIM 6:
EC000066 - Contattore di alimentazione, commutazione CA
ETIM 7:
EC000066 - Contattore di alimentazione, commutazione CA
Classe elettronica:
V11.0: 27371003
UNSPSC:
39121529
Codice categoria granulare IDEA (IGCC):
4755 contatto >>
'

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
