Visualizza ingrandito Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

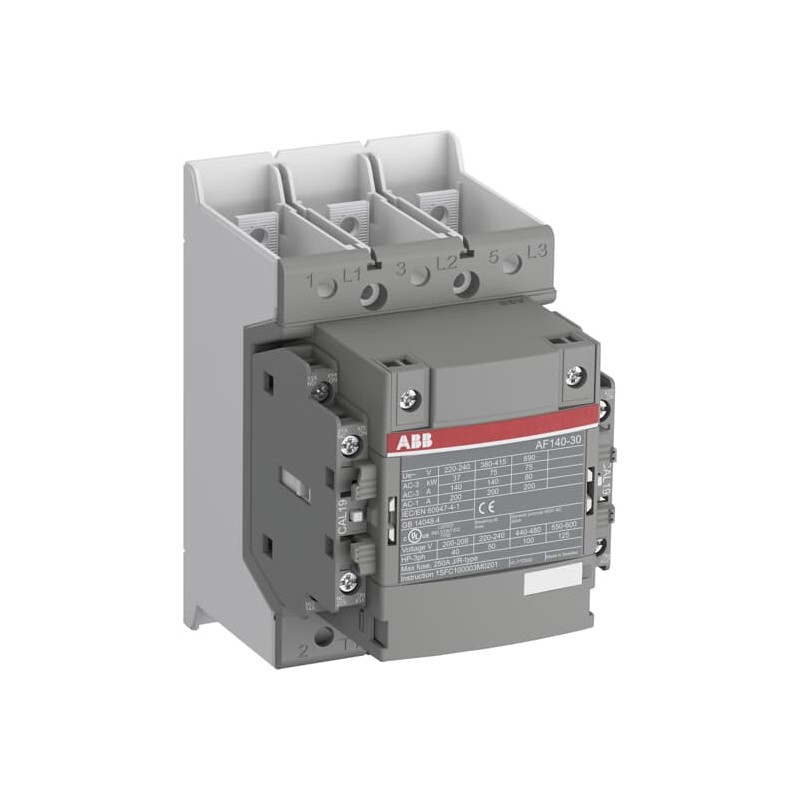

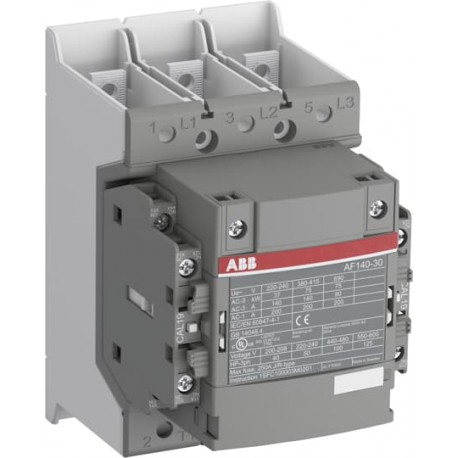

1SFL447062R1222 ABB AF140B-30-22RT-12 contattore

0/5 - 0 Opiniones

Riferimento 1SFL447062R1222

Fabbricante ABB

Descrizione:

AF140B-30-22RT-12 contattore

Maggiori dettagli

Categorie:

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85364900
Download Piu' Usati
Scheda tecnica	1SBC100214C0202
Scheda tecnica (parte 2)	1SAC200017M0002
Istruzioni e manuali	1SFC100003M0201
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	90 mm
Profondità prodotto	126 mm
Altezza prodotto	150 mm
Peso netto prodotto	1.3 kg
Dati tecnici
Numero di contatti principali NA	3
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	2
Numero di contatti ausiliari NC	2
Numero di poli	3P
Norme di riferimento	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensione nominale di funzionamento	Circuito Principale 1000 V
Frequenza nominale (f)	Circuito Principale 50 / 60 Hz
Corrente nominale di funzionamento AC-1 (I_e)	(690 V) 40 °C 200 A
	(690 V) 60 °C 175 A
	(690 V) 70 °C 160 A
Corrente nominale di funzionamento AC-3 (I_e)	(415 V) 55 °C 140 A
	(440 V) 55 °C 140 A
	(500 V) 55 °C 130 A
	(690 V) 55 °C 80 A
	(380 / 400 V) 55 °C 140 A
	(220 / 230 / 240 V) 55 °C 140 A
Corrente nominale di funzionamento AC-3e (I_e)	(415 V) 60 °C 140 A
	(440 V) 60 °C 140 A
	(500 V) 60 °C 130 A
	(690 V) 60 °C 80 A
	(380 / 400 V) 60 °C 140 A
	(220 / 230 / 240 V) 60 °C 140 A
Corrente nominale di funzionamento DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 200 A
	(110 V) 2 Poles in Series, 60 °C 175 A
	(110 V) 2 Poles in Series, 70 °C 160 A
	(110 V) 3 Poles in Series, 40 °C 200 A
	(110 V) 3 Poles in Series, 60 °C 175 A
	(110 V) 3 Poles in Series, 70 °C 160 A
	(175 V) 2 Poles in Series, 40 °C 200 A
	(175 V) 2 Poles in Series, 60 °C 175 A
	(175 V) 2 Poles in Series, 70 °C 160 A
	(220 V) 3 Poles in Series, 40 °C 200 A
	(220 V) 3 Poles in Series, 60 °C 175 A
	(220 V) 3 Poles in Series, 70 °C 160 A
	(260 V) 3 Poles in Series, 40 °C 200 A
	(260 V) 3 Poles in Series, 60 °C 175 A
	(260 V) 3 Poles in Series, 70 °C 160 A
	(72 V) 1-Pole, 40 °C 200 A
	(72 V) 1-Pole, 60 °C 175 A
	(72 V) 1-Pole, 70 °C 160 A
	(72 V) 2 Poles in Series, 40 °C 200 A
	(72 V) 2 Poles in Series, 60 °C 175 A
	(72 V) 2 Poles in Series, 70 °C 160 A
	(72 V) 3 Poles in Series, 40 °C 200 A
	(72 V) 3 Poles in Series, 60 °C 175 A
	(72 V) 3 Poles in Series, 70 °C 160 A
	(90 V) 1 Pole, 40 °C 200 A
	(90 V) 1 Pole, 60 °C 175 A
	(90 V) 1 Pole, 70 °C 160 A
Corrente nominale di funzionamento DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 160 A
	(110 V) 2 Poles in Series, 60 °C 160 A
	(110 V) 2 Poles in Series, 70 °C 160 A
	(110 V) 3 Poles in Series, 40 °C 160 A
	(110 V) 3 Poles in Series, 60 °C 160 A
	(110 V) 3 Poles in Series, 70 °C 160 A
	(220 V) 3 Poles in Series, 40 °C 160 A
	(220 V) 3 Poles in Series, 60 °C 160 A
	(220 V) 3 Poles in Series, 70 °C 160 A
	(72 V) 2 Poles in Series, 40 °C 160 A
	(72 V) 2 Poles in Series, 60 °C 160 A
	(72 V) 2 Poles in Series, 70 °C 160 A
	(72 V) 3 Poles in Series, 40 °C 160 A
	(72 V) 3 Poles in Series, 60 °C 160 A
	(72 V) 3 Poles in Series, 70 °C 160 A
Corrente nominale di funzionamento DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 160 A
	(110 V) 2 Poles in Series, 60 °C 160 A
	(110 V) 2 Poles in Series, 70 °C 160 A
	(110 V) 3 Poles in Series, 40 °C 160 A
	(110 V) 3 Poles in Series, 60 °C 160 A
	(110 V) 3 Poles in Series, 70 °C 160 A
	(220 V) 3 Poles in Series, 40 °C 160 A
	(220 V) 3 Poles in Series, 60 °C 160 A
	(220 V) 3 Poles in Series, 70 °C 160 A
	(72 V) 2 Poles in Series, 40 °C 160 A
	(72 V) 2 Poles in Series, 60 °C 160 A
	(72 V) 2 Poles in Series, 70 °C 160 A
	(72 V) 3 Poles in Series, 40 °C 160 A
	(72 V) 3 Poles in Series, 60 °C 160 A
	(72 V) 3 Poles in Series, 70 °C 160 A
Potenza nominale di funzionamento AC-3 (P_e)	(415 V) 75 kW
	(440 V) 90 kW
	(500 V) 90 kW
	(690 V) 75 kW
	(380 / 400 V) 75 kW
	(220 / 230 / 240 V) 37 kW
Potenza nominale di funzionamento AC-3e (P_e)	(415 V) 75 kW
	(440 V) 90 kW
	(500 V) 90 kW
	(690 V) 75 kW
	(380 / 400 V) 75 kW
	(220 / 230 / 240 V) 37 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-1	8 x Ie AC-3
Rated Breaking Capacity AC-3e	8.5 x Ie AC-3e
Potere di chiusura nominale AC-3 secondo IEC 60947-4-1	10 x Ie AC-3
Rated Making Capacity AC-3e	12 x Ie AC-3e
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 200 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 674 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 1460 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1168 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 477 A
Tensione nominale di isolamento (U_i)	secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V
	secondo UL/CSA 600 V
Massima frequenza di commutazione elettrica	AC-1 300 cicli orari
	AC-3 300 cicli orari
Durata meccanica	5 milione
Massima frequenza di commutazione meccanica	300 cicli orari
Limiti d'esercizio bobina	(secondo IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tensione nominale circuito di controllo (U_c)	50 Hz / 60 Hz 48 ... 130 V
	Funzionamento in DC 48 ... 130 V
Consumo bobina	Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 15.1 V·A
	Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 15.1 V·A
	Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 2.4 V·A
	Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 2.4 W
	Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 320 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 320 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo DC 435 V·A
	Attrazione a Max. Valore Nominale del Circuito di Controllo DC 435 W
Perdita di potenza	9 W
	a Condizioni Operative Nominali per Polo 9 W
Tempo di manovra	Between Coil Energization and NO Contact Closing 25 ... 55 ms
Sezioni dei cavi-circuito principale	Flessibile 2 x 10 ... 70 mm²
	Rigid Cu-Cable 2 x 10 ... 95 mm²
Sezioni dei cavi-circuito ausiliario	Flexible with Ferrule 2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
	Flessibile 2x0.75 ... 2.5 mm²
	Solid 2 x 1 ... 4 mm²
	Stranded 2 x 1 .... 4 mm²
Capacità di connessione	Flessibile 2 x 10 ... 70 mm²
	Rigid Cu-Cable 2 x 10 ... 95 mm²
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP40
	secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00
Coppia di serraggio	Cable Lug 9 N·m
	Circuito Principale 8 N·m
Tipo di morsetto	Main Circuit: Bars
Nome prodotto	Block Contactor
Reparto tecnico UL/CSA
Taglia NEMA	4
Continuous Current Rating NEMA	135 A
Horsepower Rating NEMA	(200 V AC) Three Phase 40 Hp
	(230 V AC) Three Phase 50 Hp
	(460 V AC) Three Phase 100 Hp
	(575 V AC) Three Phase 100 Hp
Massima tensione di funzionamento UL/CSA	Circuito Principale 600 V
Potenza nominale di impiego UL/CSA	(600 V AC) 200 A
Portata UL/CSA	(200 ... 208 V AC) Tre Fasi 40 hp
	(220 ... 240 V AC) Tre Fasi 50 hp
	(440 ... 480 V AC) Tre Fasi 100 hp
	(550 ... 600 V AC) Tre Fasi 125 hp
Amperaggio motore uso pieno carico	(200 ... 208 V AC) Tre Fasi 120 A
	(220 ... 240 V AC) Tre Fasi 130 A
	(440 ... 480 V AC) Tre Fasi 124 A
	(550 ... 600 V AC) Tre Fasi 125 A
Dati ambientali
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
	Close to Contactor for Storage -40 ... 70 °C
Massima altitudine d'esercizio permessa	Without Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Nessuna dichiarazione necessaria
Toxic Substances Control Act - TSCA	2CMT2023-006525
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sì
ABB Site Meeting Group Waste To Landfill Target	Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility
End Of Life Disassembling Instructions	1SFC100112M0001
Dichiarazione prodotto ambientale - EPD	1SFC100092D0201
Improved Energy Efficiency for Customers	Product Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 87.8 %
Sustainable Material Content in Product (wt. %)	Recycled Metal - 37 %
Certificati e dichiarazioni (numero del documento)
A2L Certificate – UL	9AKK108468A6693
Certificato CB	SEMKO_SE-70479M1
Certificato CQC	CQC2013010304604055
Declaration of Conformity - CCC	2020980304001304
Dichiarazione di conformità - CE	2CMT2015-005440
Declaration of Conformity - UKCA	2CMT2020-006124
Certificato EAC	9AKK107046A8618
Certificato UR	20150602-E36588
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	207 mm
Profondità imballo livello 1	216 mm
Altezza imballo livello 1	150 mm
Peso lordo imballo livello 1	1.5 kg
EAN imballo livello 1	7320500509869
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Codice categoria granulare IDEA (IGCC)	4755 >> Contactors

Datasheet - PDF

▲

Titolo:	Dimensione:	Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes
