> ABB>Contattori e relè di sovraccarico>1SFL437063R7211 ABB Contattore AF95B-30-11 CC 20-60V
Prodotto precedente Prodotto successivo

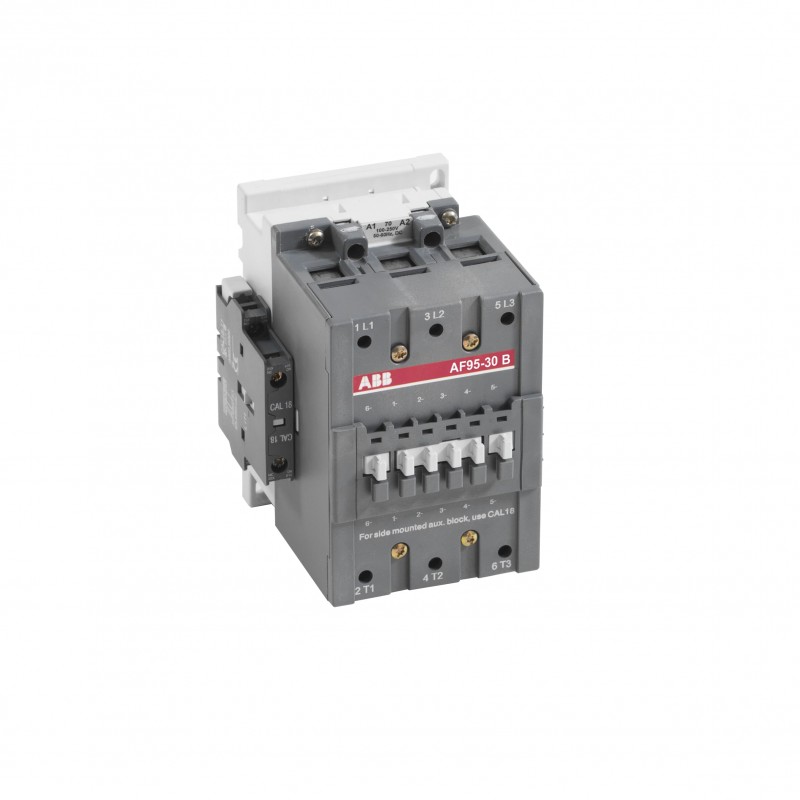

1SFL437063R7211 ABB Contattore AF95B-30-11 CC 20-60V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SFL437063R7211 ABB Contattore AF95B-30-11 CC 20-60V

1SFL437063R7211

ABB

Contattore AF95B-30-11 CC 20-60V

AF95B-30-11 20-60V DC Contactor

Maggiori dettagli


Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SBC100192C0206
Istruzioni e manuali5309660-60
Dimensioni
Larghezza prodotto102 mm
Profondità prodotto123.5 mm
Altezza prodotto148 mm
Peso netto prodotto1.9 kg
Diagramma dimensionale53540923-1
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA1
Numero di contatti ausiliari NC1
Numero di poli3P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensione nominale di funzionamentoCircuito Principale 1000 V
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 145 A
Corrente nominale di funzionamento AC-1 (Ie)(690 V) 40 °C 145 A
(690 V) 55 °C 135 A
(690 V) 70 °C 115 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 55 °C 96 A
(440 V) 55 °C 93 A
(500 V) 55 °C 80 A
(690 V) 55 °C 65 A
(1000 V) 55 °C 30 A
(380 / 400 V) 55 °C 96 A
(220 / 230 / 240 V) 55 °C 96
Corrente nominale di funzionamento DC-1 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
Corrente nominale di funzionamento DC-3 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
(72 V) 1-Pole, 40 °C 130 A
(72 V) 1-Pole, 55 °C 130 A
(72 V) 1-Pole, 70 °C 115 A
Corrente nominale di funzionamento DC-5 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
Corrente nominale di funzionamento AC-3 (Pe)(415 V) 55 kW
(440 V) 55 kW
(500 V) 55 kW
(690 V) 55 kW
(1000 V) 40 kW
(380 / 400 V) 45 kW
(220 / 230 / 240 V) 25 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-18 x Ie AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-110 x Ie AC-3
Dispositivi di protezione da cortocircuitoFusibili Tipo gG 160 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1160 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 800 A
Tensione nominale di isolamento (Ui)secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)Circuito Principale 8 kV
Massima frequenza di commutazione elettricaAC-1 300 cicli orari
AC-2 / AC-4 150 cicli orari
AC-3 300 cicli orari
Durata meccanica10 milione
Massima frequenza di commutazione meccanica300 cicli orari
Limiti d'esercizio bobina(secondo IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tensione nominale circuito di controllo (Uc)Funzionamento in DCin CD 20 ... 60 V
Consumo bobinaRitenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 7 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 7 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 2 W
Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 350 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 350 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo DC 400 W
Perdita di potenzaa Condizioni Operative Nominali per Polo 3.5 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 60 ... 130 ms
Between Coil De-energization and NO Contact Opening 55 ... 125 ms
Between Coil Energization and NC Contact Opening 27 ... 77 ms
Between Coil Energization and NO Contact Closing 30 ... 80 ms
Sezioni dei cavi-circuito principaleBar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 2 x 6 ... 65 mm²
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flessibile 2x0.75 ... 2.5 mm²
Solid 2 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Capacità di connessioneBar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 2 x 6 ... 65 mm²
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Connessione terminali (consegnati in posizione aperta) Poli principaliM8 hexagon socket screw with single connector
Coppia di serraggioCircuito Principale 8 N·m
Tipo di morsettoCable Clamp
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V
Potenza nominale di impiego UL/CSA(600 V AC) 125 A
Portata UL/CSA(120 V AC) Monofase 7-1/2 hp
(200 ... 208 V AC) Tre Fasi 30 hp
(200 V AC) Tre Fasi 30 hp
(208 V AC) Tre Fasi 30 hp
(220 ... 240 V AC) Tre Fasi 30 hp
(240 V AC) Monofase 20 hp
(440 ... 480 V AC) Tre Fasi 60 hp
(550 ... 600 V AC) Tre Fasi 75 hp
Amperaggio motore uso pieno carico(120 V AC) Monofase 80 A
(200 ... 208 V AC) Tre Fasi 92 A
(220 ... 240 V AC) Tre Fasi 80 A
(240 V AC) Monofase 88 A
(440 ... 480 V AC) Tre Fasi 77 A
(550 ... 600 V AC) Tre Fasi 77 A
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza agli urti secondo IEC 60068-2-27Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: B1 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C2 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B1 5 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B2 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C2 20 g
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSSecondo la Direttiva CE 2011/65/CE
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato BV13409/C0 BV
Certificato CBSE-73661
Certificato CQCCQC2002010304007860
Declaration of Conformity - CCC2020980304001857
Dichiarazione di conformità - CE2CMT2015-005436
Declaration of Conformity - UKCA2CMT2020-006118
Certificato EAC9AKK107046A8618
Certificato GLGL_20260-04HH
Certificato LRLR_04-00015-E1
Certificato RINAELE060313XG/002
Certificato RMRSRMRS_12-03683-315
Certificato T▄VMHM-EST-7.70017788e
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1130 mm
Profondità imballo livello 1265 mm
Altezza imballo livello 1162 mm
Peso lordo imballo livello 12.1 kg
EAN imballo livello 17320500318072
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4755 >> Contactors
