ABBContattori e relè di sovraccarico1SFL427001R3300 ABB AF116-30-00-33 Contattore
ABB 1SFL427001R3300 1SFL427001R3300 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

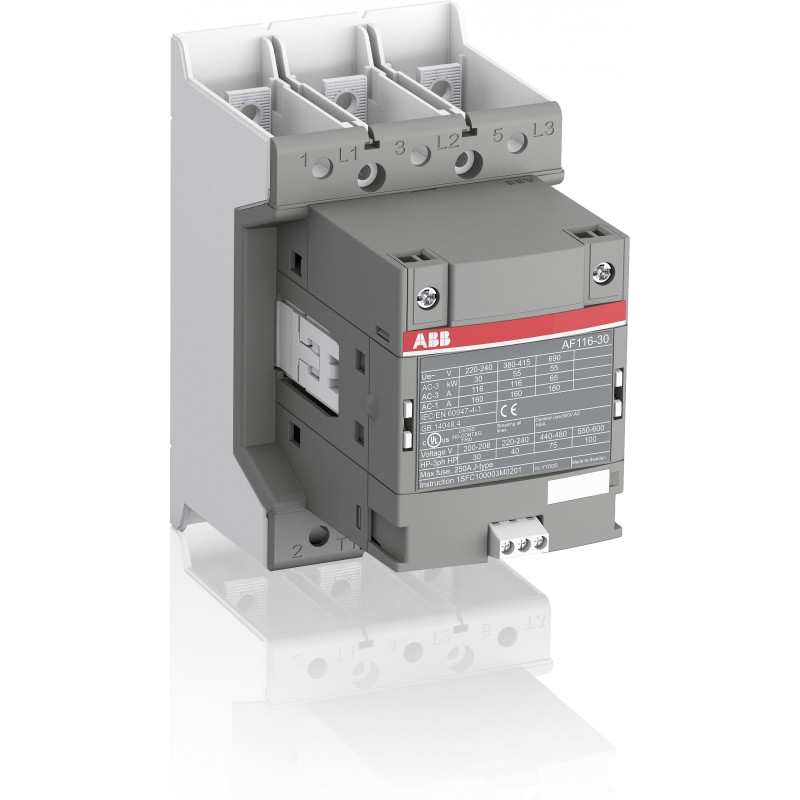

1SFL427001R3300 ABB AF116-30-00-33 Contattore

Riferimento: 1SFL427001R3300

Produttore: ABB

Descrizione:

AF116-30-00-33 Contattore
L'AF116-30-00-33 è un contattore IEC a 3 poli - 1000 V o UL 600 V con doppio morsetto, controllando motori fino a 55 kW / 400 V AC (AC-3) o 75 HP / 480 V UL e commutando circuiti di potenza fino a 160 A (AC-1) o 160 A UL per uso generale. Grazie alla tecnologia AF, il contattore ha un ampio range di tensione di controllo (100-250 V 50/60 Hz e DC), gestendo grandi variazioni di tensione di controllo, riducendo il consumo energetico del pannello e garantendo diverse operazioni in reti instabili. Inoltre, la protezione contro le sovratensioni è integrata, offrendo una soluzione compatta. I contattori AF hanno un design a blocchi, possono essere facilmente estesi con blocchi di contatto ausiliari aggiuntivi e un'ampia gamma di accessori aggiuntivi.

Categorie:

  • Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
  • ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 390,60 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

b'

panoramica

Tipo di prodotto esteso:
AF116-30-00-33
ID prodotto:
1SFL427001R3300
Ean:
7320500478493
Descrizione catalogo:
AF116-30-00-33 Contattore
Descrizione lunga:
L'AF116-30-00-33 è un contattore IEC a 3 poli - 1000 V o UL 600 V con doppio morsetto, controllando motori fino a 55 kW / 400 V AC (AC-3) o 75 HP / 480 V UL e commutando circuiti di potenza fino a 160 A (AC-1) o 160 A UL per uso generale. Grazie alla tecnologia AF, il contattore ha un ampio range di tensione di controllo (100-250 V 50/60 Hz e DC), gestendo grandi variazioni di tensione di controllo, riducendo il consumo energetico del pannello e garantendo diverse operazioni in reti instabili. Inoltre, la protezione contro le sovratensioni è integrata, offrendo una soluzione compatta. I contattori AF hanno un design a blocchi, possono essere facilmente estesi con blocchi di contatto ausiliari aggiuntivi e un'ampia gamma di accessori aggiuntivi.

ordinando

Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85364900

Download più popolari

Scheda tecnica, Informazioni tecniche:1SBC100192C02
Istruzioni e manuali:1SFC100003M0201

dimensioni

Larghezza netta del prodotto:
90 mm
Profondità prodotto/Lunghezza rete:
142,5 mm
Altezza netta del prodotto:
150 mm
Peso netto del prodotto:
1,55 kg

tecnico

Numero di contatti principali NO:
3
Numero di contatti principali NC:
0
Numero di contatti ausiliari NO:
0
Numero di contatti ausiliari NC:
0
Tensione operativa nominale:
Circuito principale 690 V
Frequenza nominale (f):
Circuito principale a 60 Hz
Corrente termica esterna convenzionale (Iesimo):
secondo IEC 60947-4-1, contattori aperti q = 40 °C 160 A
Corrente operativa classificata AC-1 (Iecstasy):
(690 V) 40 °C 160

(690 V) 60 °C 145 A

(690 V) 70 °C 130
Corrente operativa classificata AC-3 (Iecstasy):
(415 V) 55 °C 116 A

(440 V) 55 °C 116 A

(500 V) 55 °C 110 A

(690 V) 55oC 65A

(380 / 400 V) 55 °C 116 A

(220 / 230 / 240 V) 55 °C 116
Potenza operativa nominale AC-3 (Pecstasy):
(415 V) 55 kW

(440 V) 75 kW

(500 V) 75 kW

(690 V) 55 kW

(380 / 400 V) 55 kW

(220 / 230 / 240 V) 30 kW
Capacità di rottura nominale AC-3 secondo IEC 60947-4-1:
8 x cioè AC-3
Capacità produttiva nominale AC-3 secondo IEC 60947-4-1:
10 x cioè AC-3
Dispositivi di protezione da cortocircuito:
Fusibili tipo gG 250 A
Corrente di supporto della valutazione a breve termine (ICw):
a 40 °C Temperatura ambiente, all'aperto, da uno stato freddo 10 s 928 A

a temperatura ambiente 40oC, all'aperto, da uno stato freddo 15 min 160 A

a 40 °C Temperatura ambiente, all'aperto, da uno stato freddo 1 min 379 A

a 40 °C di temperatura ambiente, all'aria aperta, dallo stato freddo 1 s 1160 A

a 40 °C Temperatura ambiente, all'aria aperta, da uno stato freddo 30 s 536 A
Frequenza massima di commutazione elettrica:
(AC-1) 300 cicli all'ora

(AC-2 / AC-4) 150 cicli all'ora

(AC-3) 300 cicli all'ora
Tensione di isolamento nominale (Uio):
Merceria. IEC 60947-4-1 e VDE 0110 (Gr.C) 1000 V

Merceria. ul/CSA 600 V
Tensione nominale di supporto agli impulsi (Ugoblin):
8 kV
Durata meccanica:
5 milioni di abitanti
Frequenza massima di commutazione meccanica:
300 cicli all'ora
Limiti di esercizio della bobina:
(secondo IEC 60947-4-1)  Uc (a θ ≤ 70 °C)
Tensione del circuito di controllo nominale (UC):
50 Hz 100 ... 250 V

60 Hz 100 ... 250 V

Operazione DC 100 ... 250 V
Consumo bobina:
Tenendo max. Tensione nominale del circuito di controllo 50 Hz 6 V·A

Tenendo max. Tensione nominale del circuito di controllo 60 Hz 6 V·A

Pull-in alla tensione massima del circuito di controllo nominale 50 Hz 130 V·A

Pull-in alla tensione massima del circuito di controllo nominale 60 Hz 130 V·A

Pull-in alla tensione massima del circuito di controllo nominale DC 135 W
Tempo di funzionamento:
Tra bobina di deenergizzazione e NO Contact Opening 37 ... 47 ms

Tra l'energizzazione della bobina e la chiusura del contatto NO 25 ... 55 ms
Grado di protezione:
Acc. a IEC 60529, IEC 60947-1, EN 60529 Terminali ausiliari IP40
Tipo terminale:
Doppio morsetto

Ul tecnico/CSA

Classificazione general purpose Ul/CSA:
(600 V CA) 160 A

ambientale

Temperatura dell'aria ambiente:
Vicino al contattore dotato di relè termico O / L (0,85 ... 1.1 Uc) -25 ... +55 °C

Vicino contattore senza relè termico O/L (0,85 ... 1.1 Uc) -40 ... +70oC

Vicino al contattore per lo stoccaggio -40 ... +70 °C
Altitudine massima di esercizio consentita:
3000m
Stato Rohs:
A seguito della direttiva UE 2011/65/UE e dell'emendamento n. 2015/863 del 22 luglio 2019

Certificati e dichiarazioni (numero di documento)

Certificato ABS:14-LD1092198-PDA
Certificato BV:BV_36353_A0BV
Certificato CB:SEMKO_SE-70479M1
Certificato CCS:GB14T00030
Certificato CQC:CQC2013010304604055
Certificato cUL:20120925-E36588
Dichiarazione di conformità - CCC:2020980304001304
Dichiarazione di conformità - CE:2CMT2015-005439
Certificato DNV:DNV_E-14043
Certificato DNV GL:DNV_E-14043
Certificato EAC:9AKK107046A8618
Informazioni ambientali:2CMT004732
1SAC200032H0002
Certificato GL:DNV_E-14043
Istruzioni e manuali:1SFC100003M0201
Certificato LR:LR_14_70011(E1)
Certificato PRS:TE_2092_880423_16
Certificato RINA:ELE060313XG_002
Certificato RMRS:9AKK107045A6978
Informazioni RoHS:2CMT2015-005439
Scheda di quotazione UL:UL_E36588

Informazioni sul contenitore

Unità di livello pacchetto 1:
scatola 1 pezzo
Larghezza livello pacchetto 1:
207 mm
Profondità/lunghezza livello pacchetto 1:
216 millimetri
Altezza livello pacchetto 1:
150 mm
Livello di peso lordo 1 della confezione:
1,75 kg
Pacchetto EAN di livello 1:
7320500478493

Classificazioni

Codice di classificazione degli oggetti:
D
ETIM 4:
EC000066 - Contattore magnetico, commutazione CA
ETIM 5:
EC000066 - Contattore magnetico, commutazione CA
ETIM 6:
EC000066 - Contattore di alimentazione, commutazione CA
ETIM 7:
EC000066 - Contattore di alimentazione, commutazione CA
Classe elettronica:
V11.0: 27371003
UNSPSC:
39121529
Codice categoria granulare IDEA (IGCC):
4755 contatto >>
Numero elettronico (Finlandia):
3707479
'

ETIM for 1SFL427001R3300 Apparecchi elettrici a bassa tensione (EC000066)

Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica100 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica100 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica100 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC/DC
Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)
Valore caratteristica160 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)
Valore caratteristica116 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica55 kW
Nome caratteristicapotenza d'esercizio nominale NEMA (EF011960)
Valore caratteristica14.9140 kW
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)
Valore caratteristica3
