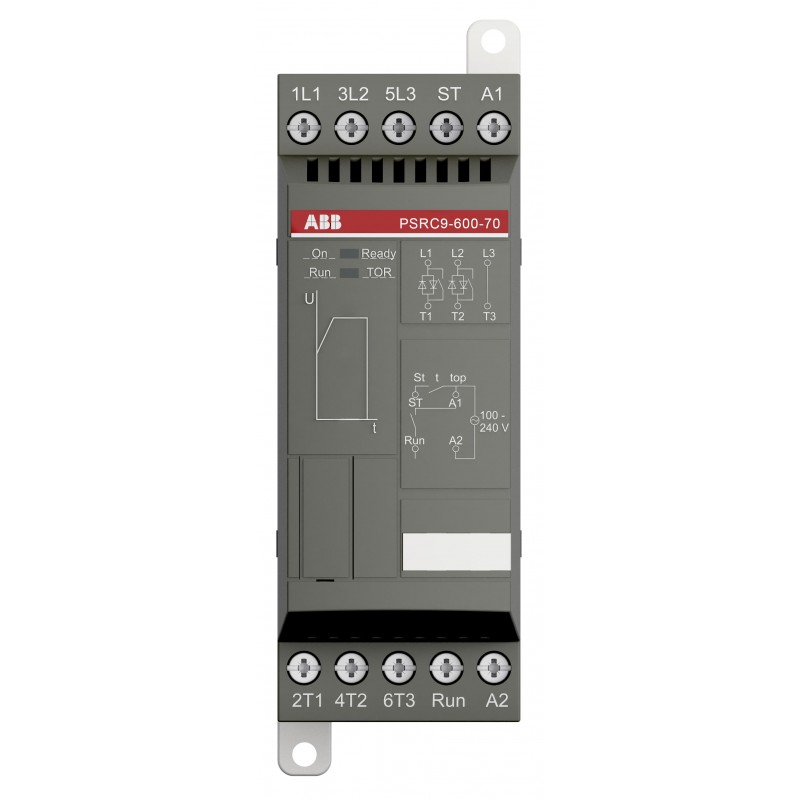

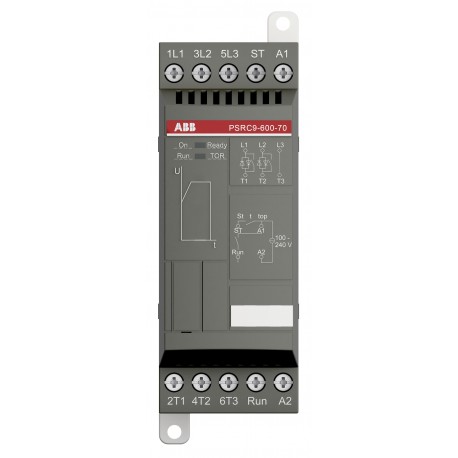

1SFA896205R7000 ABB PSRC9-600-70 COMPRESSORE MORBIDO ARR.
1SFA896205R7000
ABB
PSRC9-600-70 COMPRESSORE MORBIDO ARR.
PSRC9-600-70 ARR. MORBIDO PER COMPRESSORE
PSRC9-600-70 Softstarter - 9 A - 208 ... 600 V AC
Apparecchi elettrici a bassa tensione > starter progressivo
Dispositivo di avviamento graduale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85371091 |
| Download Piu' Usati | |
| Scheda tecnica | 1SFC132012C0201 |
| Istruzioni e manuali | 1SFC132041M0001 |
| Istruzioni e manuali (parte 3) | 1SFC132060M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC172768_EPLAN |
| Schema elettrico | N/A |
| Dimensioni | |
| Larghezza prodotto | 114 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 45 mm |
| Peso netto prodotto | 0.4 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | 208 ... 600 V AC |
| Tensione nominale di alimentazione di controllo (Us) | 100 ... 240 V AC |
| Tensione nominale circuito di controllo (Uc) | 24 V DC |
| Frequenza nominale (f) | 50/60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Potenza nominale di funzionamento - Collegamento in linea (Pe) | (230 V) 2.2 kW |
| (400 V) 4 kW | |
| (500 V) 4 kW | |
| Corrente nominale di funzionamento - Collegamento in linea (Ie) | 9 A |
| Percentuale fattore d'esercizio | 100 % |
| Protezione da sovraccarico | Recommended MS116 6.30 ... 10.00 |
| Elettronica integrata sovraccarico | No |
| Potere di avviamento alla massima corrente nominale Ie | 4xIe for 6s |
| Tempo di rampa | Fixed setting |
| Fixed setting | |
| Tensione iniziale durante avviamento | Fixed setting |
| Rampa speciale di riduzione tensione | Fixed setting |
| Funzione limite corrente | No |
| Interruttore per connessione interna delta | No |
| Relè segnale di funzionamento | Sì |
| Relè segnale bypass | No |
| Relè segnale guasto | No |
| Relè segnale sovraccarico | No |
| Segnale indicazione rampa avvio completata (LED) | Verde |
| Segnale indicazione pronto ad avvio/standby ON (LED) | Green |
| Segnale indicazione funzionamento R (LED) | Green |
| Segnale indicazione salita/discesa (LED) | Verde |
| Numero di avviamenti/ora a 3.5*Ie per 7 s 50% tempo ON 50% tempo OFF | 10 |
| Comunicazione | FiledBusPlug(Optional) |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20 |
| Tipo di morsetto | Screw Terminals |
| Sezioni dei cavi-circuito principale | Rigid 2 x 0.75 ... 1.5 mm² |
| Sezioni dei cavi-circuito di alimentazione | Rigid 1 x 0.75 ... 2.5 |
| Coppia di serraggio | Control Circuit 1 N·m |
| Circuito Principale 1 N·m | |
| Supply Circuit 1 N·m | |
| Tipo principale prodotto | PSRC9 |
| Funzione | Soft start with voltage ramp |
| Soft stop with voltage ramp | |
| Reparto tecnico UL/CSA | |
| Portata UL/CSA | (200 ... 208 V AC) Tre Fasi 2 Hp |
| (220 ... 240 V AC) Tre Fasi 2 Hp | |
| (440 ... 480 V AC) Tre Fasi 5 Hp | |
| (550 ... 600 V AC) Tre Fasi 7.5 Hp | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Coppia di serraggio UL/CSA | Control Circuit 8.9 in·lb |
| Circuito Principale 8.9 | |
| Supply Circuit 8.9 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006481 |
| Informazioni RoHS | 2CMT2022-006500 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006524 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2006010304208085 |
| Declaration of Conformity - CCC | 2020980304001087 |
| Dichiarazione di conformità - CE | 2CMT003878 |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 121 mm |
| Profondità imballo livello 1 | 50 mm |
| Altezza imballo livello 1 | 156 mm |
| Peso lordo imballo livello 1 | 0.5 kg |
| EAN imballo livello 1 | 7320500465493 |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000640 - starter progressivo |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| eClass | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Codice categoria granulare IDEA (IGCC) | 4740 >> Soft starter |
| Caratteristica | Valore |
|---|---|
| corrente d'esercizio nominale Ie a 40°C Tu (EF007039) | 9 A |
| tensione d'esercizio nominale Ue (EF002418) | 208 V |
| potenza nominale motore trifase, circuito standard, a 230 V (EF007053) | 2.2 kW |
| potenza nominale motore trifase, circuito standard, a 400 V (EF007054) | 4 kW |
| cavallottamento interno (EF009214) | Sì |
| con display (EF000458) | No |
| controllo della coppia (EF009215) | No |
| temperatura ambiente nominale senza derating (EF007074) | 40 °C |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 100 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 100 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| protezione integrata contro il sovraccarico del motore (EF007297) | No |
| classe di intervento (EF006668) | regolabile |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG SOFTSTARTERS EN.pdf | 49 Mbytes |
|
