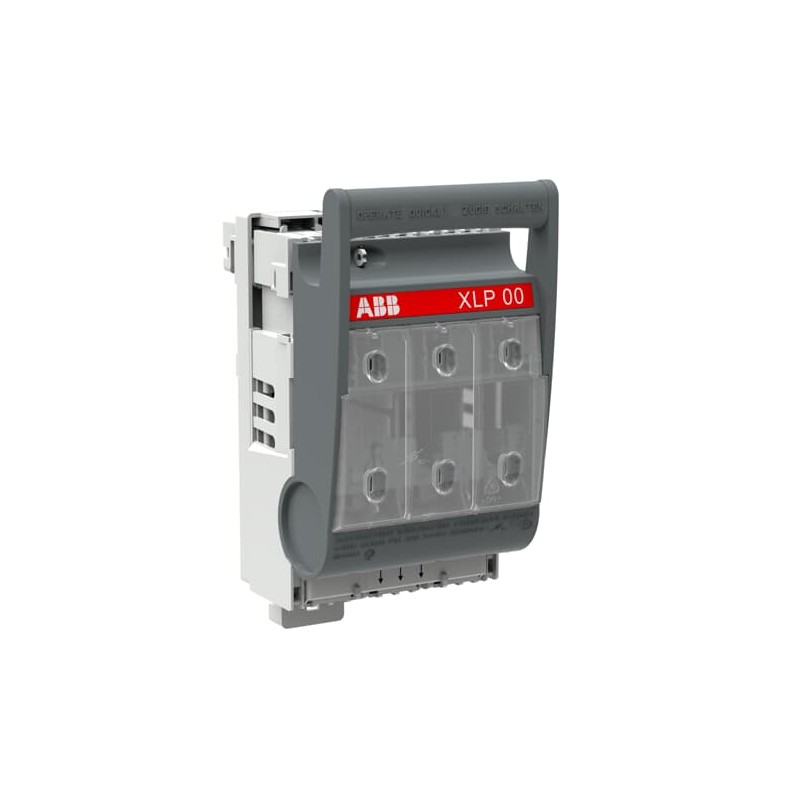

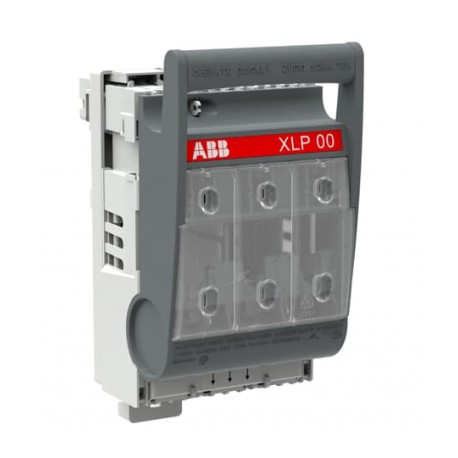

1SEP101916R0001 ABB XLP DESC 00 3P 160A 3 CLAMBS GIÙ
1SEP101916R0001
ABB
XLP DESC 00 3P 160A 3 CLAMBS GIÙ
XLP00A6060B3BC basefus.160A incl.adatt.
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Download Piu' Usati | |
| Scheda tecnica | 1SEC312012D0201 |
| Istruzioni e manuali | No Instructions and Manuals needed |
| Dati ambientali | |
| Grado di protezione | IP30 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Paese di origine | Bulgaria (BG) |
| Cina (CN) | |
| Dimensioni | |
| Larghezza prodotto | 105 mm |
| Altezza prodotto | 206 mm |
| Profondità prodotto | 126 mm |
| Peso netto prodotto | 0.95 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | shrink-wrap 1 pezzo (i) |
| Larghezza imballo livello 1 | 105 mm |
| Profondità imballo livello 1 | 126 mm |
| Altezza imballo livello 1 | 206 mm |
| Peso lordo imballo livello 1 | 0.95 kg |
| EAN imballo livello 1 | 7025840015635 |
| EAN imballo livello 2 | detach |
| Dati tecnici | |
| Grado di protezione | IP30 |
| Device Type Manager (DTM) | Fuseswitchdisconnector |
| Electronic Fuse Monitoring | No |
| Taglia fusibile | NH00 |
| NH000 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Frontale con maniglia 3P |
| Tipo di montaggio | Sistema a sbarre 60mm |
| Numero di poli | 3P |
| Perdita di potenza | at Rated Load 3.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 50 kiloampere rms |
| Corrente nominale (In) | 160 A |
| Frequenza nominale (f) | Circuito Principale 50/60 Hz |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 8 kV |
| Corrente nominale di funzionamento AC-21B (Ie) | (690 V) 125 A |
| Corrente nominale di funzionamento AC-22B (Ie) | (500 V) 160 A |
| (800 V) 63 A | |
| (1000 V) 125 A | |
| Corrente nominale di funzionamento AC-23B (Ie) | (400V) 125 A |
| Tensione nominale di funzionamento | 400 V AC |
| 500 V AC | |
| 690 V AC | |
| 800 V AC | |
| 1000 V AC | |
| Tensione nominale (Ur) | 400 V AC |
| 500 V AC | |
| 690 V AC | |
| 800 V AC | |
| 1000 V AC | |
| Funzioni speciali | Not Included |
| Norme di riferimento | IEC60947-3 |
| GB/T14048.3 | |
| Tipo di morsetto | Cable Clamp |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SEP500050P0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | S |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Norway) | 1687115 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 125 A |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 50 kA |
| adatto per fusibili (EF006692) | HPC000, HPC00 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | serracavo |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | altro |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
