ABBRack "Megamax-Emax"1SDA121161R1 ABB E4.2H/E12 MS 4000 3p WMP

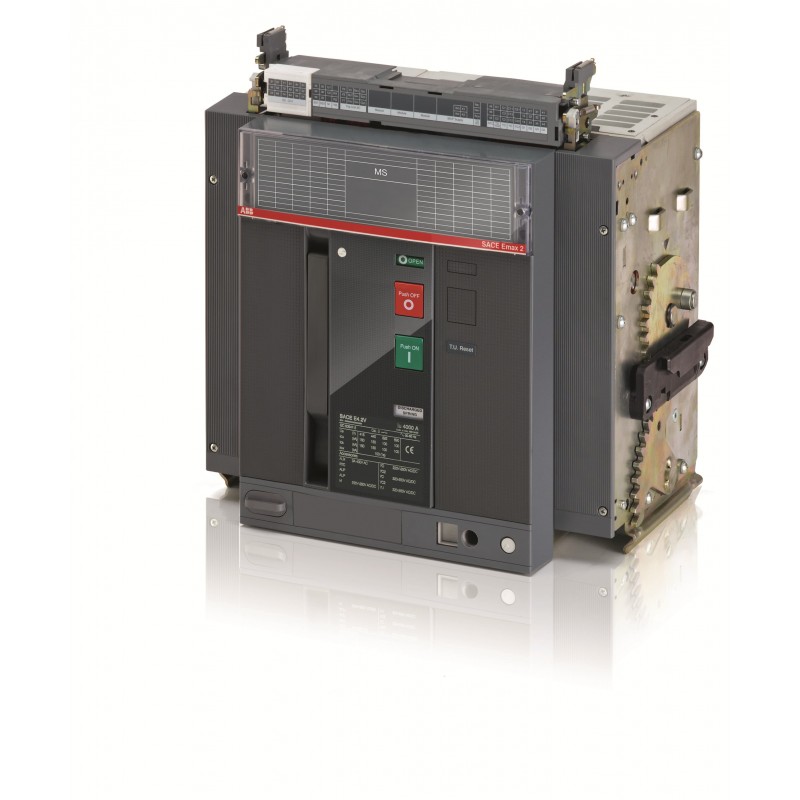

ABB 1SDA121161R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA121161R1 ABB E4.2H/E12 MS 4000 3p WMP

Codice: 1SDA121161R1

Produttore: ABB

Descrizione:

E4.2H/E12 MS 4000 3p WMP

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Rack "Megamax-Emax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 16.621,38 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2363
Dichiarazione prodotto ambientale - EPD9AKK108471A0821
Extended Product LifetimeLifetime Extension Services are Offered
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
Dati ambientali
Informazioni ambientali1SDL000197R0003
9AKK108467A6707
Ordinazione
EAN8056221157537
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto425 mm
Altezza prodotto425 mm
Profondità prodotto383 mm
Peso netto prodotto60 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1515 mm
Altezza imballo livello 1600 mm
Profondità imballo livello 1615 mm
Peso lordo imballo livello 195 kg
EAN imballo livello 18056221157537
Informazioni addizionali
Tipo principale prodottoSACE Emax 2
Nome prodottoSwitch Disconnector
Tipo prodottoSwitch Disconnector
VersioneW
Dati tecnici
Tipo di correnteAC
Durata elettricaUe = 1200 V 1000 ciclo (i)
10 cicli orari
Durata meccanica15000 ciclo (i)
60 cicli orari
Numero di poli3P
Perdita di potenza900 W
Corrente nominale (In)4000 A
Tensione di tenuta ad impulso (Uimp)15 kV
Tensione nominale di isolamento (Ui)1500 V
Tensione nominale di funzionamento1200 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 85 kA
Corrente nominale ininterrotta (Iu)4000 A
Tensione nominale (Ur)1200 V
NoteE12
Livello di prestazioni in cortocircuitoH
Norme di riferimentoIEC
SottotipoE4.2
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC200074B0201
1SDC200023D0209
Dichiarazione di conformità - CE9AKK107680A4889
Istruzioni e manuali1SDH001000R0002
Classificazioni e standard esterni
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Codice classificazione oggettoQ
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)

ETIM for 1SDA121161R1 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica0
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1200 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1200 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica4000 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica4000 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica4000 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica85 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicaaltro
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP30
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
