Visualizza ingrandito

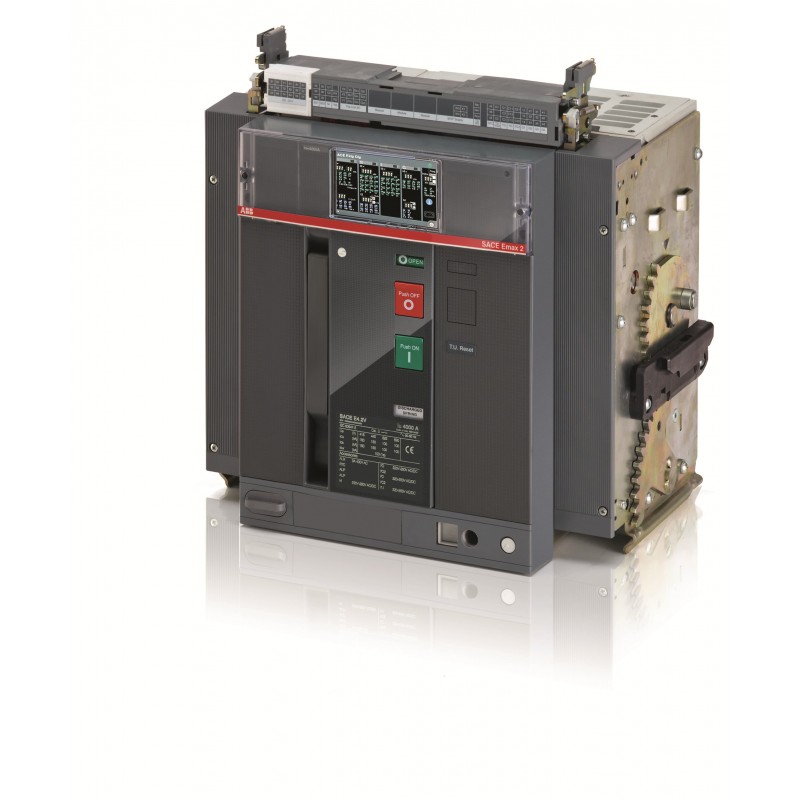

1SDA121145R1 ABB E4.2H/E12 4000 Ekip Dip LSIG 3p WMP
1SDA121145R1
ABB
E4.2H/E12 4000 Ekip Dip LSIG 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | b562e238-b071-4dcd-8b99-b0d9fbc4a147 Italia (IT) |
| SCIP semplificato | 4a1a8b00-0477-4f14-84ad-1484e5e8a7c3 Belgio (BE) |
| b04f6fcb-46b5-4a8a-8c68-505bd60af305 Polania (PL) | |
| 08227c15-caad-4ab2-b1ea-49a366e2563b Polania (PL) | |
| 0e718626-6397-4abf-8c6e-4eeb9b937aa7 Grecia (GR) | |
| eedd79a0-dac7-4379-8162-74dc900c7380 Portogallo (PT) | |
| b7bb5a1e-e1bf-4eb9-9128-67c9245a2b77 Polania (PL) | |
| efef8d4d-31b5-4201-93ed-1ab020e39c2f Svezia (SE) | |
| f60149bf-9312-4299-8237-3f541e3cee4d Germania (DE) | |
| 76032263-3180-4703-8714-44a9c44f9b2a Svezia (SE) | |
| 23f3ed8e-241e-4b6d-bec2-ddfc41bea92f Francia (FR) | |
| b04f6fcb-46b5-4a8a-8c68-505bd60af305 Polania (PL) | |
| 42118283-8a39-474e-9aab-6c887b1da212 Francia (FR) | |
| 27b6788a-e973-4b2f-a6c2-b8c2d2e5c600 Estonia (EE) | |
| 1dadabc9-9b27-4315-97a2-ea4d6d81b0fd Ungheria (HU) | |
| 27b6788a-e973-4b2f-a6c2-b8c2d2e5c600 Estonia (EE) | |
| 4a1a8b00-0477-4f14-84ad-1484e5e8a7c3 Belgio (BE) | |
| 935846b6-efc4-4577-9e56-21f180567e74 Spagna (ES) | |
| 7d8f9b22-b10f-4c19-8d4f-79bff8e1ff5c Ungheria (HU) | |
| 972ba5d8-1c4a-405e-beec-8b376e0b5ecb Germania (DE) | |
| 42118283-8a39-474e-9aab-6c887b1da212 Francia (FR) | |
| 935846b6-efc4-4577-9e56-21f180567e74 Spagna (ES) | |
| 7d8f9b22-b10f-4c19-8d4f-79bff8e1ff5c Ungheria (HU) | |
| fbd85465-1172-42c5-be30-d9ed92545b5b Germania (DE) | |
| 095c9e66-d353-483b-99a0-b259c869005c Danimarca (DK) | |
| 40d7ae42-d93f-44d0-9af6-153cf22e18d2 Finlandia (FI) | |
| 7e71cce5-b9ef-441f-9a51-5f80c94173a3 Germania (DE) | |
| 32fd1cf6-9b3a-4d47-b9f3-2dd638335f75 Bulgaria (BG) | |
| 3f99e9cc-9d86-4f94-9476-daab76c3e45b Norvegia (NO) | |
| 69c402b8-168e-45b8-8780-f242a17b6c32 Belgio (BE) | |
| 08227c15-caad-4ab2-b1ea-49a366e2563b Polania (PL) | |
| b7bb5a1e-e1bf-4eb9-9128-67c9245a2b77 Polania (PL) | |
| 4f88ad86-1da3-4f7f-aebd-a18522288817 Repubblica Ceca (CZ) | |
| 095c9e66-d353-483b-99a0-b259c869005c Danimarca (DK) | |
| 69c402b8-168e-45b8-8780-f242a17b6c32 Belgio (BE) | |
| 7e71cce5-b9ef-441f-9a51-5f80c94173a3 Germania (DE) | |
| ec677617-11cf-479f-8881-b741e625365b Germania (DE) | |
| efef8d4d-31b5-4201-93ed-1ab020e39c2f Svezia (SE) | |
| 5b6392c3-2eaf-447c-bdb0-44a4741ba1c4 Croazia (HR) | |
| fbd85465-1172-42c5-be30-d9ed92545b5b Germania (DE) | |
| eedd79a0-dac7-4379-8162-74dc900c7380 Portogallo (PT) | |
| 40d7ae42-d93f-44d0-9af6-153cf22e18d2 Finlandia (FI) | |
| 5b6392c3-2eaf-447c-bdb0-44a4741ba1c4 Croazia (HR) | |
| a4e792be-7e67-44c5-8cfd-9c07abfaa703 Paesi Bassi (Olanda) (NL) | |
| ec677617-11cf-479f-8881-b741e625365b Germania (DE) | |
| 23f3ed8e-241e-4b6d-bec2-ddfc41bea92f Francia (FR) | |
| 0e718626-6397-4abf-8c6e-4eeb9b937aa7 Grecia (GR) | |
| 3f99e9cc-9d86-4f94-9476-daab76c3e45b Norvegia (NO) | |
| 4f88ad86-1da3-4f7f-aebd-a18522288817 Repubblica Ceca (CZ) | |
| 32fd1cf6-9b3a-4d47-b9f3-2dd638335f75 Bulgaria (BG) | |
| a4e792be-7e67-44c5-8cfd-9c07abfaa703 Paesi Bassi (Olanda) (NL) | |
| f60149bf-9312-4299-8237-3f541e3cee4d Germania (DE) | |
| 76032263-3180-4703-8714-44a9c44f9b2a Svezia (SE) | |
| 1dadabc9-9b27-4315-97a2-ea4d6d81b0fd Ungheria (HU) | |
| 972ba5d8-1c4a-405e-beec-8b376e0b5ecb Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8056221157377 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 425 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 60 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 95 kg |
| EAN imballo livello 1 | 8056221157377 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Air Circuit Breaker |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 1200 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 900 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 15 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Tensione nominale di funzionamento | 1200 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 1200 V |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Note | E12 |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | No |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Dichiarazione di conformità - CE | 9AKK107680A4889 |
| Istruzioni e manuali | 1SDH001000R0002 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 1200 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2400.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
