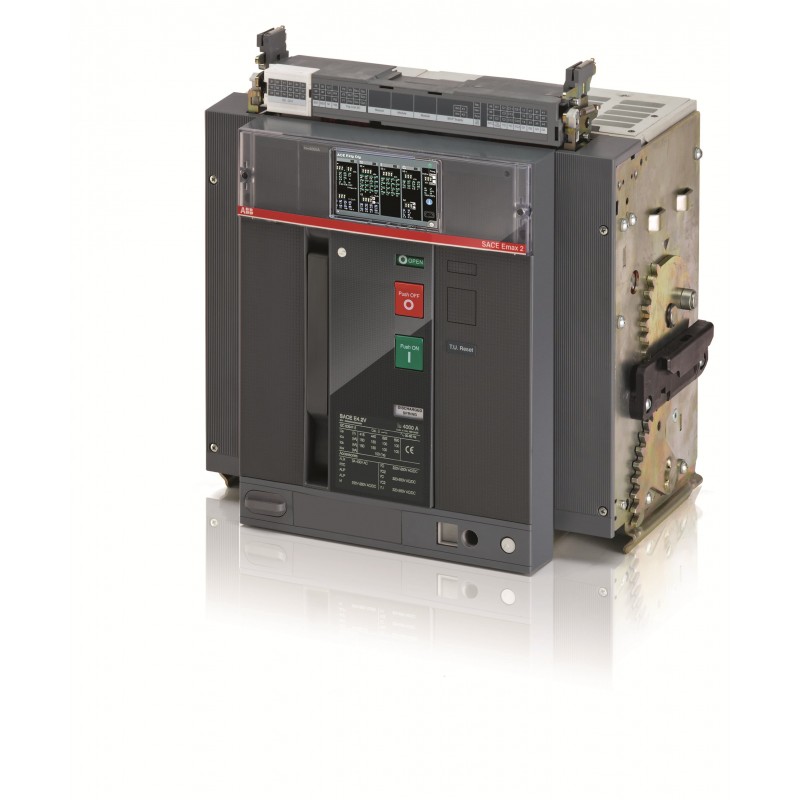

1SDA121142R1 ABB E4.2H/E12 3200 Ekip Dip LSIG 3p WMP
1SDA121142R1
ABB
E4.2H/E12 3200 Ekip Dip LSIG 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | c178674b-62b0-4745-9749-df131412a8ef Italia (IT) |
| SCIP semplificato | cfdee4ad-c883-45aa-a275-b176a49cfeb5 Francia (FR) |
| 4c69fdf6-3567-4bc3-b742-28e6f2f2131e Grecia (GR) | |
| ea8c426e-3380-45a6-8cca-eb44e6fadefb Croazia (HR) | |
| 751f3cff-4c70-43d5-812e-70f75ad699af Paesi Bassi (Olanda) (NL) | |
| c4eacfda-33cc-4a55-bbe0-4895a595e9a4 Portogallo (PT) | |
| 6c15e9aa-fe77-4900-b0f7-ce1e8a432123 Finlandia (FI) | |
| 9d1b6eaf-3928-48bd-b1a4-b17626829b34 Germania (DE) | |
| 15f39a66-6b68-4c5f-8c54-11c333dcc4d7 Svezia (SE) | |
| 4230b327-c351-42ef-aafa-310890f1eb5b Germania (DE) | |
| 5129a60c-bdad-448c-a3ce-5e9e5678718f Ungheria (HU) | |
| df099953-5823-49b9-bde8-1b0244dd08c6 Germania (DE) | |
| 9f569cf3-51dd-4c1f-b901-f10ac82dc9d5 Belgio (BE) | |
| 4230b327-c351-42ef-aafa-310890f1eb5b Germania (DE) | |
| 92a690a9-289a-4fb5-94e2-f7cddb9fa2d4 Francia (FR) | |
| b194b1fc-15d3-43fc-b671-ff33a57dfd7e Spagna (ES) | |
| 44b61918-3295-42b6-beaf-9be5c9b851d3 Ungheria (HU) | |
| 886c1c08-a658-4e6b-a385-dd99b7f49fb8 Estonia (EE) | |
| 9f569cf3-51dd-4c1f-b901-f10ac82dc9d5 Belgio (BE) | |
| 44b61918-3295-42b6-beaf-9be5c9b851d3 Ungheria (HU) | |
| f6072e88-152b-4b20-b3ef-50ceee458ecc Polania (PL) | |
| 92a690a9-289a-4fb5-94e2-f7cddb9fa2d4 Francia (FR) | |
| 5129a60c-bdad-448c-a3ce-5e9e5678718f Ungheria (HU) | |
| 886c1c08-a658-4e6b-a385-dd99b7f49fb8 Estonia (EE) | |
| 037fe0fb-a12c-44d1-8c45-c996b50ebd26 Bulgaria (BG) | |
| cfdee4ad-c883-45aa-a275-b176a49cfeb5 Francia (FR) | |
| 1bf94aa6-3b56-4b49-bfa0-ab5ba83f7fb7 Polania (PL) | |
| 526f0607-9a28-46fc-ab91-06ab55d756b2 Svezia (SE) | |
| b194b1fc-15d3-43fc-b671-ff33a57dfd7e Spagna (ES) | |
| 6c15e9aa-fe77-4900-b0f7-ce1e8a432123 Finlandia (FI) | |
| 1501f7d3-637e-4b96-894e-ca40ba9a36f2 Germania (DE) | |
| ea8c426e-3380-45a6-8cca-eb44e6fadefb Croazia (HR) | |
| acf5f048-535b-401d-a881-ffc3bdd418b0 Belgio (BE) | |
| 03711e3a-8071-49ca-a0cd-c45f65e7aa51 Danimarca (DK) | |
| 762adf80-e4a8-4e15-a38d-65ca91326911 Polania (PL) | |
| cd524e96-7b49-403c-8a23-411b393050ad Repubblica Ceca (CZ) | |
| 1bf94aa6-3b56-4b49-bfa0-ab5ba83f7fb7 Polania (PL) | |
| 526f0607-9a28-46fc-ab91-06ab55d756b2 Svezia (SE) | |
| b062b71b-acfd-4d39-99a8-e54eea29e943 Germania (DE) | |
| acf5f048-535b-401d-a881-ffc3bdd418b0 Belgio (BE) | |
| 1501f7d3-637e-4b96-894e-ca40ba9a36f2 Germania (DE) | |
| 037fe0fb-a12c-44d1-8c45-c996b50ebd26 Bulgaria (BG) | |
| 1c3ff453-ed83-4bef-8ad7-752973e4b0e8 Norvegia (NO) | |
| 9d1b6eaf-3928-48bd-b1a4-b17626829b34 Germania (DE) | |
| 03711e3a-8071-49ca-a0cd-c45f65e7aa51 Danimarca (DK) | |
| cd524e96-7b49-403c-8a23-411b393050ad Repubblica Ceca (CZ) | |
| 751f3cff-4c70-43d5-812e-70f75ad699af Paesi Bassi (Olanda) (NL) | |
| 15f39a66-6b68-4c5f-8c54-11c333dcc4d7 Svezia (SE) | |
| df099953-5823-49b9-bde8-1b0244dd08c6 Germania (DE) | |
| 762adf80-e4a8-4e15-a38d-65ca91326911 Polania (PL) | |
| f6072e88-152b-4b20-b3ef-50ceee458ecc Polania (PL) | |
| c4eacfda-33cc-4a55-bbe0-4895a595e9a4 Portogallo (PT) | |
| 4c69fdf6-3567-4bc3-b742-28e6f2f2131e Grecia (GR) | |
| 1c3ff453-ed83-4bef-8ad7-752973e4b0e8 Norvegia (NO) | |
| b062b71b-acfd-4d39-99a8-e54eea29e943 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8056221157346 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 425 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 60 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 95 kg |
| EAN imballo livello 1 | 8056221157346 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Air Circuit Breaker |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 1200 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 743 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | 15 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Tensione nominale di funzionamento | 1200 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 1200 V |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Note | E12 |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | No |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Dichiarazione di conformità - CE | 9AKK107680A4889 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0002 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 3200 A |
| tensione nominale (EF003977) | 1200 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1280.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1920.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 4800.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
