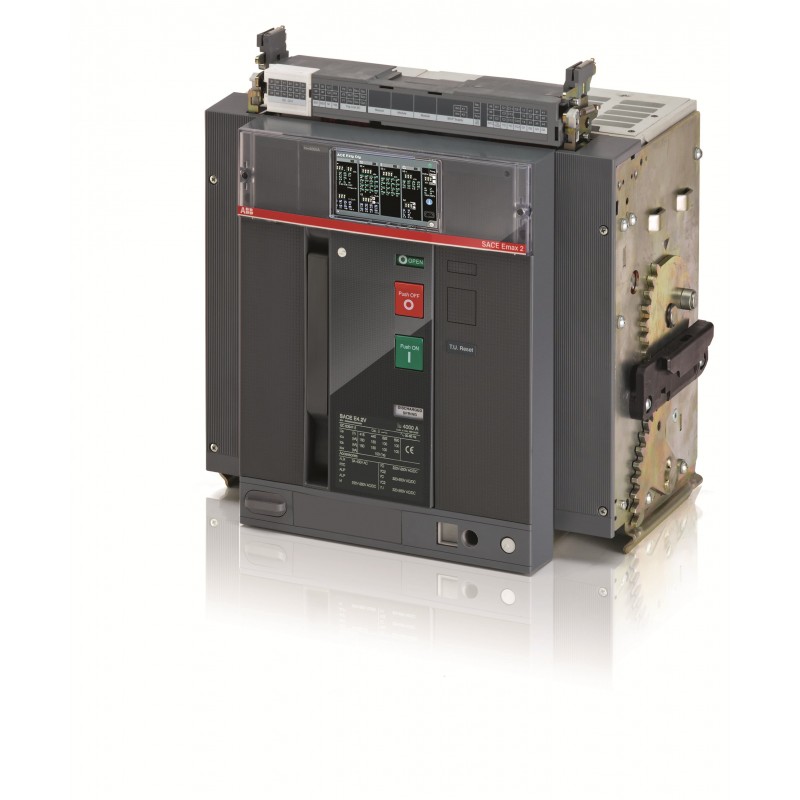

1SDA121136R1 ABB E4.2S/E12 4000 Ekip Dip LSIG 3p WMP
1SDA121136R1
ABB
E4.2S/E12 4000 Ekip Dip LSIG 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | ada480f7-b632-4550-a0d6-478d8f304024 Cina (CN) |
| SCIP semplificato | 311eb8d8-908f-4c0a-84ef-6fbafab119f8 Norvegia (NO) |
| e2fc457b-9be6-4141-a962-5605ec845bc1 Danimarca (DK) | |
| 614dbd3f-cfb5-431f-97fe-7fa80614c23b Svezia (SE) | |
| 6ddbc4cb-986d-401e-b899-5d78682a73d4 Spagna (ES) | |
| 87a29467-ec50-4791-afba-2856a8803b89 Germania (DE) | |
| 1d1a27f8-feef-4703-8d09-0092dd40d01d Finlandia (FI) | |
| 3eb3baf4-8b2a-4fc1-a8b6-24cf07a321e7 Belgio (BE) | |
| 4e5c1169-fd87-4cbc-afbb-1fcb5f9dd191 Francia (FR) | |
| 1b425ef9-5838-4ed8-ac2d-7d9f3353c94f Germania (DE) | |
| 9296b64c-bd91-45fd-9759-ab5a9efa49fa Germania (DE) | |
| b084c750-550f-46b9-a40e-0285a1f60ed4 Paesi Bassi (Olanda) (NL) | |
| 96b76fa9-8e85-4104-9d2e-81c6d9112d45 Polania (PL) | |
| 2c7e73bd-5d2c-4b26-b1b5-3a9135123652 Repubblica Ceca (CZ) | |
| d04f3f31-895d-41ef-b89d-e91110f00d32 Francia (FR) | |
| a95d4a4b-a89b-4920-9319-dfe25de8db14 Svezia (SE) | |
| c56bb8ab-6d99-4bdf-8dff-39e103fe0658 Germania (DE) | |
| fca98919-5069-4f94-8e22-b71f84f87727 Portogallo (PT) | |
| 513381f7-c791-4b24-aeb2-f956025e7092 Estonia (EE) | |
| 4a6cc44e-1cd6-4d0f-8013-7f33ddd28330 Bulgaria (BG) | |
| 88090de3-272e-4015-b689-02c9bc2ef2c1 Polania (PL) | |
| 7005d895-d2fe-4de0-b452-cc55d7ff50fd Ungheria (HU) | |
| ef8c0925-288a-4128-802e-8b6664642568 Grecia (GR) | |
| ed955969-e7b1-4522-9550-c3a93f63b262 Croazia (HR) | |
| 0b91cbc9-a7be-4636-a897-c421a201e515 Belgio (BE) | |
| 58e5fbaf-b6c1-415b-a40d-5fd75b9548ed Ungheria (HU) | |
| 831aec5a-0f31-4153-a4e5-c62ee5e14ac1 Polania (PL) | |
| d7f38805-06c5-47eb-ab08-a9507527c6b4 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8056221157285 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 425 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 60 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 95 kg |
| EAN imballo livello 1 | 8056221157285 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Air Circuit Breaker |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 1200 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 900 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 15 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Tensione nominale di funzionamento | 1200 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 65 kA |
| (1150 V AC) 50 kA | |
| (1200 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 65 kA |
| (1150 V AC) 50 kA | |
| (1200 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 1200 V |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Note | E12 |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 800V |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Dichiarazione di conformità - CE | 9AKK107680A4889 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0002 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 1200 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2400.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
