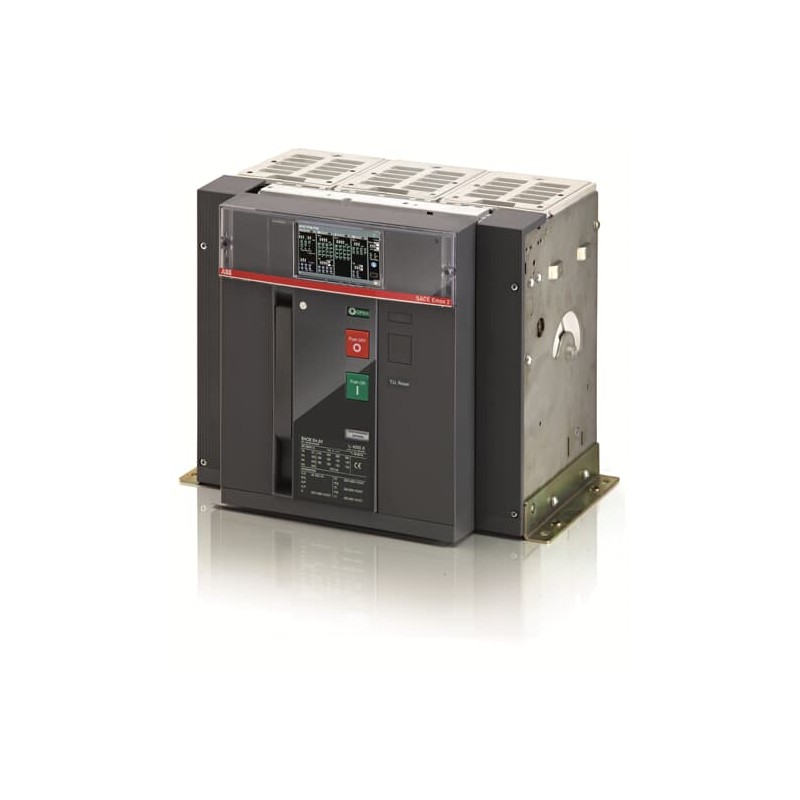

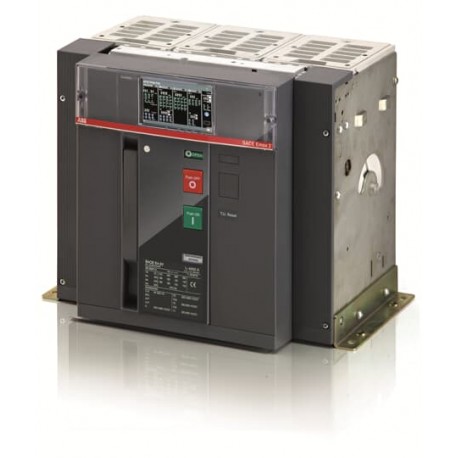

1SDA121127R1 ABB E4.2V/E12 4000 Ekip Dip LSIG 3p F SVR
1SDA121127R1
ABB
E4.2V/E12 4000 Ekip Dip LSIG 3p F SVR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 5ec4bc83-4435-494e-b358-90e31db5df57 Italia (IT) |
| SCIP semplificato | 361ee9c7-7b50-41fb-8ef8-3b7790258eed Svezia (SE) |
| dfc7a4cd-252c-4d1d-939b-21068beae200 Croazia (HR) | |
| 7fe4dafd-30d7-4264-92e7-dcc87c6a8942 Paesi Bassi (Olanda) (NL) | |
| 762d6e2b-96d8-4c73-a151-03ecf153260d Germania (DE) | |
| d0394ed8-606c-49d2-a787-a8526b4319fe Ungheria (HU) | |
| 7f09a212-7bb0-44fa-bed4-46e75ef00a63 Germania (DE) | |
| a240d73c-3255-4b72-a840-76a8950e018c Bulgaria (BG) | |
| 64d16867-74e6-4edf-9463-b3e8d1c0d56d Norvegia (NO) | |
| 7ac63d64-181d-4864-9d4c-cbbb215b75dc Danimarca (DK) | |
| 76af56d9-1fa6-41a8-b0dd-3ffbdacec145 Grecia (GR) | |
| dfc7a4cd-252c-4d1d-939b-21068beae200 Croazia (HR) | |
| 4fff9ce8-6725-425a-a30b-252f6a61a6d8 Francia (FR) | |
| 813ad8ee-fe13-441c-9d7f-b3c61c9f3094 Finlandia (FI) | |
| cbb21dcf-1b87-42da-8ee8-4055205e423f Germania (DE) | |
| aa08108f-0961-4088-9f3c-012ee5aef279 Portogallo (PT) | |
| f54bb824-b80b-4c9d-8b39-2fe9eb908a02 Belgio (BE) | |
| aa08108f-0961-4088-9f3c-012ee5aef279 Portogallo (PT) | |
| 76af56d9-1fa6-41a8-b0dd-3ffbdacec145 Grecia (GR) | |
| e95eb63d-2086-43de-91b8-f4d8e974c950 Polania (PL) | |
| b140e962-14d0-437a-92d5-7679711dc630 Germania (DE) | |
| f490a597-3bc5-4d64-9f2c-58a8d0c9e094 Polania (PL) | |
| 3f1bc00b-ee5c-45dc-a6d2-6a391b7b3fb8 Ungheria (HU) | |
| 6c9af922-a937-4e16-9fec-7d86895237fe Spagna (ES) | |
| 6c9af922-a937-4e16-9fec-7d86895237fe Spagna (ES) | |
| f54bb824-b80b-4c9d-8b39-2fe9eb908a02 Belgio (BE) | |
| f4da8d2f-7d0c-4e49-9c33-419d98a9faeb Svezia (SE) | |
| 468a0bf5-f8ae-41b3-8e70-0f0d2cbdd157 Polania (PL) | |
| 4fff9ce8-6725-425a-a30b-252f6a61a6d8 Francia (FR) | |
| 361ee9c7-7b50-41fb-8ef8-3b7790258eed Svezia (SE) | |
| 7f09a212-7bb0-44fa-bed4-46e75ef00a63 Germania (DE) | |
| 572bbbd6-7514-4bf0-a1b5-a60decdc7750 Francia (FR) | |
| 762d6e2b-96d8-4c73-a151-03ecf153260d Germania (DE) | |
| 29c49f32-ac15-4c8c-bee7-04a91a2a0b6c Estonia (EE) | |
| e95eb63d-2086-43de-91b8-f4d8e974c950 Polania (PL) | |
| 572bbbd6-7514-4bf0-a1b5-a60decdc7750 Francia (FR) | |
| d0394ed8-606c-49d2-a787-a8526b4319fe Ungheria (HU) | |
| 7fe4dafd-30d7-4264-92e7-dcc87c6a8942 Paesi Bassi (Olanda) (NL) | |
| b9793498-67a2-4f46-9e3b-f1150585f03a Repubblica Ceca (CZ) | |
| 29c49f32-ac15-4c8c-bee7-04a91a2a0b6c Estonia (EE) | |
| 3f1bc00b-ee5c-45dc-a6d2-6a391b7b3fb8 Ungheria (HU) | |
| f4da8d2f-7d0c-4e49-9c33-419d98a9faeb Svezia (SE) | |
| 468a0bf5-f8ae-41b3-8e70-0f0d2cbdd157 Polania (PL) | |
| b140e962-14d0-437a-92d5-7679711dc630 Germania (DE) | |
| b9793498-67a2-4f46-9e3b-f1150585f03a Repubblica Ceca (CZ) | |
| f490a597-3bc5-4d64-9f2c-58a8d0c9e094 Polania (PL) | |
| 63a28995-4ca6-4a25-90d9-d75371243490 Belgio (BE) | |
| b8575456-5fc0-44a8-8ce8-6b5ddc4ffae6 Germania (DE) | |
| 813ad8ee-fe13-441c-9d7f-b3c61c9f3094 Finlandia (FI) | |
| cbb21dcf-1b87-42da-8ee8-4055205e423f Germania (DE) | |
| 7ac63d64-181d-4864-9d4c-cbbb215b75dc Danimarca (DK) | |
| a240d73c-3255-4b72-a840-76a8950e018c Bulgaria (BG) | |
| 63a28995-4ca6-4a25-90d9-d75371243490 Belgio (BE) | |
| b8575456-5fc0-44a8-8ce8-6b5ddc4ffae6 Germania (DE) | |
| 64d16867-74e6-4edf-9463-b3e8d1c0d56d Norvegia (NO) | |
| Dati ambientali | |
| Informazioni ambientali | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8056221157193 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 95 kg |
| EAN imballo livello 1 | 8056221157193 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Air Circuit Breaker |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 1200 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 465 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 15 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Tensione nominale di funzionamento | 1200 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 1200 V |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Note | E12 |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | No |
| Tipo di connessione morsetto | Rear flat Vertical |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Dichiarazione di conformità - CE | 9AKK107680A4889 |
| Istruzioni e manuali | 1SDH001000R0002 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 1200 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2400.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
