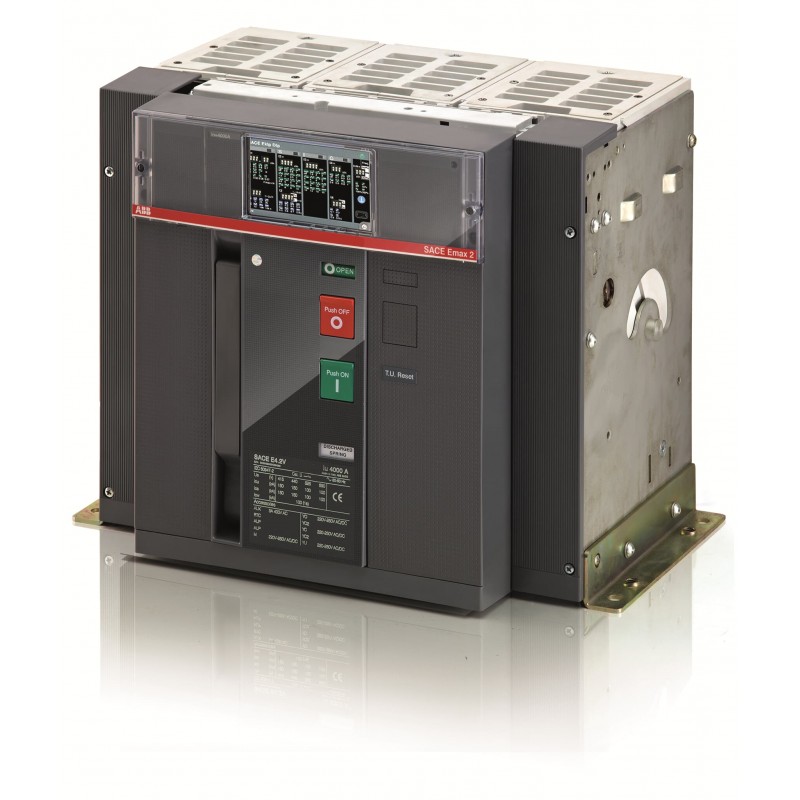

1SDA121118R1 ABB E4.2H/E12 4000 Ekip Dip LSIG 3p F SVR

Codice: 1SDA121118R1

Produttore: ABB

Descrizione:

E4.2H/E12 4000 Ekip Dip LSIG 3p F SVR

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Rack "Megamax-Emax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 19.540,73 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2363
Dichiarazione prodotto ambientale - EPD9AKK108471A0821
Extended Product LifetimeLifetime Extension Services are Offered
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIP5e5d40a9-aca1-46bd-9042-0cc4d605f0f1 Italia (IT)
SCIP semplificatoaac25468-ff34-4917-95f3-bd9d946600ab Finlandia (FI)
f057b099-d9f4-4c4b-ab02-b3b9a6a5e3d2 Francia (FR)
8b6b0b8c-4b62-457f-840c-0bd6c715fd31 Portogallo (PT)
67072a59-6ed3-4f56-ab1e-3dd996014d74 Germania (DE)
776d1954-2d04-4cb8-8abb-689c8ad948c3 Norvegia (NO)
356356fa-04a2-4231-80af-f15ba0179106 Grecia (GR)
b587d740-207f-4df6-888e-adec17b495b8 Polania (PL)
8b10a7f6-a325-4016-833d-f4a7e5e2a068 Danimarca (DK)
5fab0a57-2894-4a09-85c7-8770813d4621 Germania (DE)
0c525fd7-7707-4d29-bbc5-dbc7d26c4715 Paesi Bassi (Olanda) (NL)
80032bd7-d3a5-4763-97bb-40f7353c51cd Ungheria (HU)
c9455bd3-6209-43eb-ab7f-e53197dc13c4 Germania (DE)
c0c28813-99fb-4331-a4f8-e90d5c079174 Svezia (SE)
9843226e-a3fe-442f-909c-14aa0ae3d6d3 Croazia (HR)
740b98f6-c7e4-4834-8ad4-aba7a034c53d Germania (DE)
b587d740-207f-4df6-888e-adec17b495b8 Polania (PL)
8b6b0b8c-4b62-457f-840c-0bd6c715fd31 Portogallo (PT)
877b5009-aa22-4fb2-9c37-01377144836e Polania (PL)
356356fa-04a2-4231-80af-f15ba0179106 Grecia (GR)
00e7c051-b875-4457-9691-8cb9838c0d6d Spagna (ES)
d86b3a49-56c8-468e-8736-0e85efb5a47f Ungheria (HU)
3fa24591-6aaa-4c5c-8253-dd741452a22a Francia (FR)
740b98f6-c7e4-4834-8ad4-aba7a034c53d Germania (DE)
c9455bd3-6209-43eb-ab7f-e53197dc13c4 Germania (DE)
eea23da2-6a4d-4398-a7a6-1734eadf36d1 Repubblica Ceca (CZ)
0c525fd7-7707-4d29-bbc5-dbc7d26c4715 Paesi Bassi (Olanda) (NL)
5e2567ba-8a94-47bd-a9ff-98dc1294e4e9 Bulgaria (BG)
877b5009-aa22-4fb2-9c37-01377144836e Polania (PL)
3fa24591-6aaa-4c5c-8253-dd741452a22a Francia (FR)
49a7fb0b-e03a-491c-a420-325ae54bfe32 Estonia (EE)
80032bd7-d3a5-4763-97bb-40f7353c51cd Ungheria (HU)
d86b3a49-56c8-468e-8736-0e85efb5a47f Ungheria (HU)
49a7fb0b-e03a-491c-a420-325ae54bfe32 Estonia (EE)
00e7c051-b875-4457-9691-8cb9838c0d6d Spagna (ES)
3d58006b-fd8d-4e92-a968-79f54381d272 Belgio (BE)
c0c28813-99fb-4331-a4f8-e90d5c079174 Svezia (SE)
21fb33ff-ecad-475f-8f88-6495e62496cb Svezia (SE)
5718e59c-ea77-4e25-a6b4-0c075169bf9f Polania (PL)
f057b099-d9f4-4c4b-ab02-b3b9a6a5e3d2 Francia (FR)
9843226e-a3fe-442f-909c-14aa0ae3d6d3 Croazia (HR)
21fb33ff-ecad-475f-8f88-6495e62496cb Svezia (SE)
eea23da2-6a4d-4398-a7a6-1734eadf36d1 Repubblica Ceca (CZ)
5718e59c-ea77-4e25-a6b4-0c075169bf9f Polania (PL)
5fab0a57-2894-4a09-85c7-8770813d4621 Germania (DE)
aac25468-ff34-4917-95f3-bd9d946600ab Finlandia (FI)
67072a59-6ed3-4f56-ab1e-3dd996014d74 Germania (DE)
95a03295-8332-4e01-ae8b-775836095a4f Germania (DE)
7532f865-9507-439e-8db0-8f7c734a5a63 Belgio (BE)
7532f865-9507-439e-8db0-8f7c734a5a63 Belgio (BE)
3d58006b-fd8d-4e92-a968-79f54381d272 Belgio (BE)
776d1954-2d04-4cb8-8abb-689c8ad948c3 Norvegia (NO)
95a03295-8332-4e01-ae8b-775836095a4f Germania (DE)
8b10a7f6-a325-4016-833d-f4a7e5e2a068 Danimarca (DK)
5e2567ba-8a94-47bd-a9ff-98dc1294e4e9 Bulgaria (BG)
Dati ambientali
Informazioni ambientali1SDL000197R0003
9AKK108467A6707
Ordinazione
EAN8056221157100
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto384 mm
Altezza prodotto371 mm
Profondità prodotto270 mm
Peso netto prodotto56 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1515 mm
Altezza imballo livello 1600 mm
Profondità imballo livello 1785 mm
Peso lordo imballo livello 195 kg
EAN imballo livello 18056221157100
Informazioni addizionali
Tipo principale prodottoSACE Emax 2
Nome prodottoAir Circuit Breaker
Tipo prodottoAir Circuit Breaker
VersioneF
Dati tecnici
Tipo di correnteAC
Durata elettricaUe = 1200 V 1000 ciclo (i)
10 cicli orari
Durata meccanica15000 ciclo (i)
60 cicli orari
Numero di poli3P
Perdita di potenza465 W
Corrente nominale (In)4000 A
Tensione di tenuta ad impulso (Uimp)15 kV
Tensione nominale di isolamento (Ui)1500 V
Tensione nominale di funzionamento1200 V AC
Potere di cortocircuito di servizio nominale (Ics)(1000 V AC) 85 kA
(1150 V AC) 65 kA
(1200 V AC) 50 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 85 kA
Potere di cortocircuito estremo nominale (Icu)(1000 V AC) 85 kA
(1150 V AC) 65 kA
(1200 V AC) 65 kA
Corrente nominale ininterrotta (Iu)4000 A
Tensione nominale (Ur)1200 V
SgancioEkip Dip LSIG
Tipo di sgancioEL
NoteE12
Livello di prestazioni in cortocircuitoH
Norme di riferimentoIEC
SottotipoE4.2
Suitable for IT NetworksNo
Tipo di connessione morsettoRear flat Vertical
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC200074B0201
1SDC200023D0209
Dichiarazione di conformità - CE9AKK107680A4889
EU Data Act Compliance Declaration1SDH002560A1001
Istruzioni e manuali1SDH001000R0002
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice classificazione oggettoQ
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)

ETIM for 1SDA121118R1 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica4000 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica1200 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1600.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica2400.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica6000.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadietro
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
