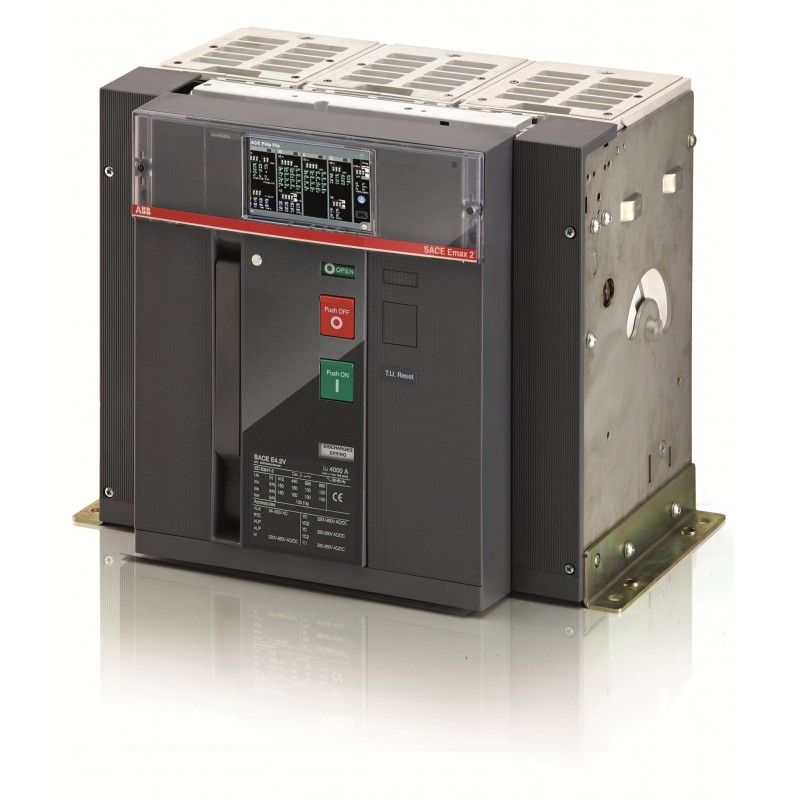

1SDA121114R1 ABB E4.2H/E12 3200 Ekip Dip LSI 3p FHR
1SDA121114R1
ABB
E4.2H/E12 3200 Ekip Dip LSI 3p FHR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 9071db32-f5cc-4b67-ac92-ed4613d0158f Cina (CN) |
| SCIP semplificato | 0c4f2494-5fa1-4341-8a59-fb5b6f890abc Portogallo (PT) |
| 5f05db79-eee9-40d1-9bd7-86f3b79b9c47 Finlandia (FI) | |
| 69131ef5-ae64-4d51-83c3-27a967ee2818 Germania (DE) | |
| e0a1898a-e7e3-47d0-a5ea-7b910ea80b9b Belgio (BE) | |
| 24f62193-6c30-4bd3-b605-dc6ebb016503 Germania (DE) | |
| 8f0d7580-1cbe-4001-90c0-ddd822af1d0c Francia (FR) | |
| 6cde8c94-51a9-49a4-a3cf-67f0857a17d5 Svezia (SE) | |
| 2513d448-ae6e-4809-837a-8d03a0e0d0de Germania (DE) | |
| 445cb282-75d1-4a65-bf95-815a880a104c Ungheria (HU) | |
| 9151c1cd-ff4a-4165-8da4-a482ca64c8e8 Polania (PL) | |
| 749c7212-7ce8-4e34-9a99-5247d8642ffd Estonia (EE) | |
| 46f3e17a-c864-4501-a185-c7c6a207e944 Bulgaria (BG) | |
| 09ee3f2c-685a-423b-a58e-6d071897e586 Svezia (SE) | |
| fc9e7c9c-f254-43c8-90a7-f81712ffa4a0 Spagna (ES) | |
| 61a6e0e3-09bb-4321-a188-03023bcffddb Francia (FR) | |
| 306cbf43-f459-4229-af05-1d18bae5e658 Polania (PL) | |
| dd5b028e-634e-4149-ab30-9c617034abeb Germania (DE) | |
| 7056f5db-8075-4073-bac3-3a840cbb1bbf Belgio (BE) | |
| 139959e7-125d-46c9-b267-24778bcc08cf Grecia (GR) | |
| b3eac667-c7d3-4430-aa11-a2ea1deec8a9 Croazia (HR) | |
| fa44bd26-8fde-4f0f-acf8-dab40f832ae7 Ungheria (HU) | |
| 4610c63c-9673-4697-911d-0184d107711d Norvegia (NO) | |
| c3361997-b34e-4fec-be0d-f76db347625d Danimarca (DK) | |
| 8520436d-f9e0-436d-8ecd-69bcb65346d1 Repubblica Ceca (CZ) | |
| fac6bad7-21b0-4e00-8415-8e2cb5070aff Paesi Bassi (Olanda) (NL) | |
| 8c3d4b5d-f450-4dfc-8aaf-c0615099a530 Polania (PL) | |
| 064d9557-92b3-473f-968d-86b3fd65776d Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8056221157063 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 95 kg |
| EAN imballo livello 1 | 8056221157063 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Air Circuit Breaker |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 1200 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 425 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | 15 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Tensione nominale di funzionamento | 1200 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 1200 V |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Note | E12 |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | No |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Dichiarazione di conformità - CE | 9AKK107680A4889 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0002 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 3200 A |
| tensione nominale (EF003977) | 1200 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1280.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1920.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 4800.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
