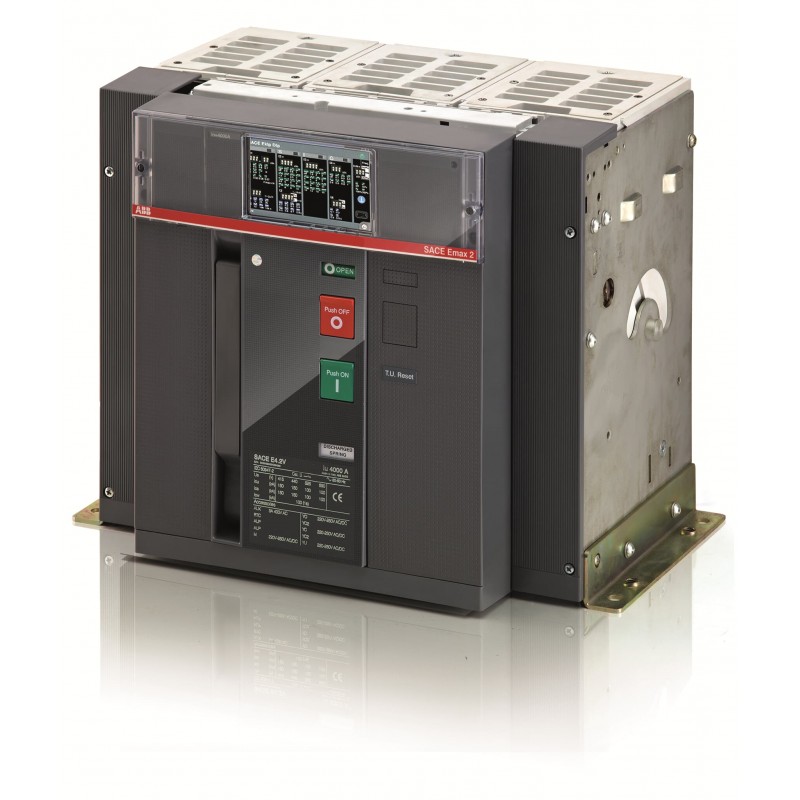

1SDA121108R1 ABB E4.2S/E12 4000 Ekip Dip LSI 3p F SVR
1SDA121108R1
ABB
E4.2S/E12 4000 Ekip Dip LSI 3p F SVR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 8351ddff-3856-407b-b2b3-f510d8e8cff5 Cina (CN) |
| SCIP semplificato | a5220020-8b4f-46ae-9566-f812a505438e Svezia (SE) |
| 95dd6193-6ba4-409c-baf3-163f89fcebde Francia (FR) | |
| 44d41f15-68d1-46cf-a208-971ae9870d2e Belgio (BE) | |
| 7ae4a432-8e15-4eb4-b829-cb8e90bdce5d Polania (PL) | |
| 407802d9-e710-41bf-a8f2-8b71da960fa6 Spagna (ES) | |
| dc926ce1-30f4-4667-aa3d-8d210b857f79 Ungheria (HU) | |
| bd053ec4-e796-4462-a4d1-719a00766448 Germania (DE) | |
| a08d0556-73a1-45f1-b5c6-46a5340c6c32 Grecia (GR) | |
| 3e38a769-5790-474e-8348-3a21b36f9b34 Croazia (HR) | |
| d655c3ca-d546-4875-b18f-f065b48fd534 Norvegia (NO) | |
| 99043149-24f6-4577-9a5f-b9f14e815364 Danimarca (DK) | |
| 495daae3-0609-4368-8698-702c4f16f70c Svezia (SE) | |
| 1fd3ede8-95eb-4ca9-beb0-1ec28dca5e16 Germania (DE) | |
| d54acb23-21fb-41b9-9d91-0299a122b1f8 Polania (PL) | |
| f21bcce2-01eb-4cf4-9ce4-ff12425d90f8 Ungheria (HU) | |
| 56331672-b944-4c17-aa79-b3046b9923ab Bulgaria (BG) | |
| 5ad8ed50-5941-441f-8290-bce4e9dee740 Estonia (EE) | |
| 814ced06-dbd9-4142-a860-034d97d97e63 Portogallo (PT) | |
| 35cd6bba-217a-4a66-8827-a06e0ce9da77 Germania (DE) | |
| 81191428-b8f1-4e3c-867a-5ceb62fbcefa Polania (PL) | |
| ebe35e65-771c-462f-8061-546795a1e4ea Paesi Bassi (Olanda) (NL) | |
| 524897f2-87ff-453e-94be-7fb340443116 Repubblica Ceca (CZ) | |
| 65f2ccb8-90e1-45bc-9741-0150ce444877 Germania (DE) | |
| 9c0f217c-ecd0-4ea2-8275-63eab5be0d3f Francia (FR) | |
| d7132763-8025-41a2-b087-220d3e536b58 Belgio (BE) | |
| 5fee2bcc-2ddf-4e0b-add9-b90cd475ef06 Germania (DE) | |
| e339b8ce-5471-4c2c-a7e8-ead334586185 Finlandia (FI) | |
| Dati ambientali | |
| Informazioni ambientali | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8056221157001 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 95 kg |
| EAN imballo livello 1 | 8056221157001 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Air Circuit Breaker |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 1200 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 465 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 15 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Tensione nominale di funzionamento | 1200 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (1000 V AC) 65 kA |
| (1150 V AC) 50 kA | |
| (1200 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| Potere di cortocircuito estremo nominale (Icu) | (1000 V AC) 65 kA |
| (1150 V AC) 50 kA | |
| (1200 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 1200 V |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Note | E12 |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 800V |
| Tipo di connessione morsetto | Rear flat Vertical |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Dichiarazione di conformità - CE | 9AKK107680A4889 |
| Istruzioni e manuali | 1SDH001000R0002 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 1200 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2400.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
