ABBRack "Megamax-Emax"1SDA121096R1 ABB E4.2S/E10 3200 Ekip Dip LSI 3p WMP

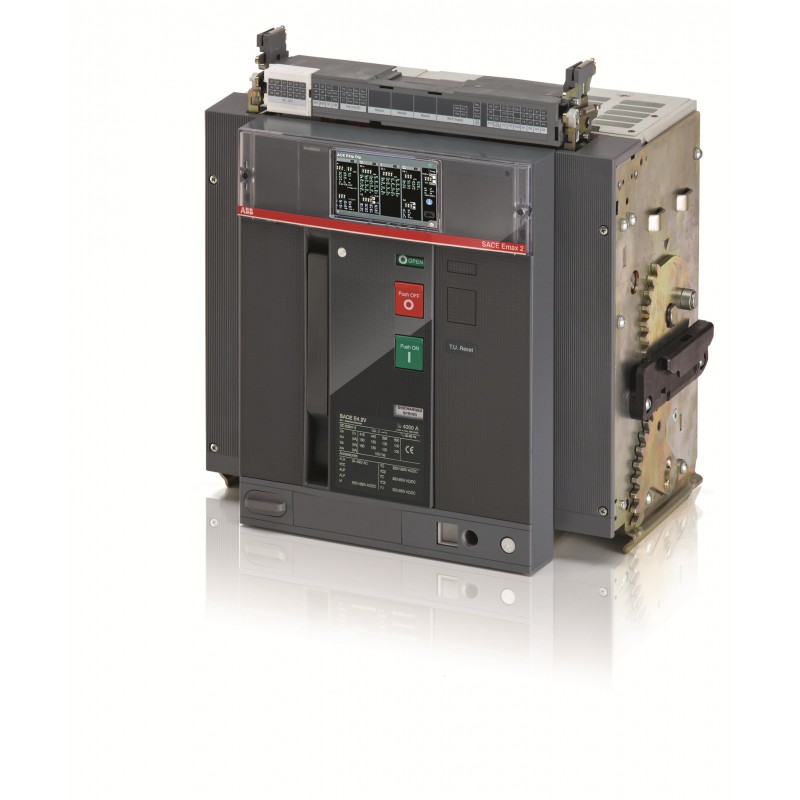

ABB 1SDA121096R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA121096R1 ABB E4.2S/E10 3200 Ekip Dip LSI 3p WMP

Codice: 1SDA121096R1

Produttore: ABB

Descrizione:

E4.2S/E10 3200 Ekip Dip LSI 3p WMP
SAPE EMAX2 E4.2S/E10 3200 INTERRUTTORE AUTOMATICO A PARTI MOBILI RIMOVIBILI 3 POLI 1000V CON SGANCIATORE A STATO SOLIDO AC EKIP/DIP-LSI R 3200A DOTATO DI: 4 CONTATTI AUSILIARI

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Rack "Megamax-Emax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 14.383,63 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

  • Tipo di prodotto esteso:
    E4.2S/E10 3200 Ekip Dip LSI 3p WMP
  • ID prodotto:
    1SDA121096R1
  • Ean:
    8056221156882
  • Descrizione catalogo:
    E4.2S/E10 3200 Ekip Dip LSI 3p WMP
  • Descrizione lunga:
    SAPE EMAX2 E4.2S/E10 3200 INTERRUTTORE AUTOMATICO A PARTI MOBILI RIMOVIBILI 3 POLI 1000V CON SGANCIATORE A STATO SOLIDO AC EKIP/DIP-LSI R 3200A DOTATO DI: 4 CONTATTI AUSILIARI

Valore circolare

  • Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):
    9AKK108467A5658
  • Legge sul controllo delle sostanze tossiche - TSCA:
    9AKK108467A8326

ambientale

ordinando

  • Ean:
    8056221156882
  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85362090

dimensioni

  • Larghezza netta del prodotto:
    425millimetro
  • Altezza netta del prodotto:
    425millimetro
  • Profondità prodotto/Lunghezza rete:
    383millimetro
  • Peso netto del prodotto:
    60Kg

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    scatola 1 pezzo
  • Larghezza livello pacchetto 1:
    515 millimetri
  • Altezza livello pacchetto 1:
    600 mm
  • Profondità/lunghezza livello pacchetto 1:
    615 millimetri
  • Livello di peso lordo 1 della confezione:
    95 kg
  • Pacchetto EAN di livello 1:
    8056221156882

ulteriori informazioni

  • Tipo corrente:
    corrente alternata
  • Durata elettrica:
    Ue = 1000 V 1000 cicli
    10 cicli all'ora
  • Durata meccanica:
    Ciclo 20000
    60 cicli all'ora
  • Numero di poli:
    3
  • Perdita di potenza:
    743 W
  • Tipo principale di prodotto:
    SACE Emax 2
  • Nome prodotto:
    Interruttore pneumatico
  • Tipo di prodotto:
    Interruttore pneumatico
  • Corrente nominale (IN):
    3200 A
  • Tensione nominale (UR):
    1000 V
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    15 kV
  • Tensione di isolamento nominale (Uio):
    1000 V
  • Tensione operativa nominale:
    1000 V CA
  • Capacità nominale di interruzione del cortocircuito del servizio (ICs):
    (800 V AC) 50 kA
    (1000 V CA) 50 kA
  • Temperatura a bassa tensione a bassa resistenza a bassa resistenza (ICw):
    per 1 s 50 kA
  • Capacità definitiva di rottura del cortocircuito nominale (ICu):
    (800 V AC) 50 kA
    (1000 V CA) 50 kA
  • Corrente nominale ininterrotta (IU):
    3200 A
  • lanciare:
    Ekip Dip LSI
  • Tipo di versione:
    Le
  • osservazioni:
    E10
  • Livello di prestazioni del cortocircuito:
    di
  • standard:
    Iec
  • Sottotipo:
    E4,2
  • Versione:
    W

Certificati e dichiarazioni

Classificazioni

  • ETIM 7:
    EC000228 - Interruttore elettrico per protezione/generatore/installazione di blocchi
  • ETIM 8:
    EC000228 - Interruttore elettrico per protezione/generatore/installazione di blocchi
  • ETIM 9:
    EC000228 - Interruttore elettrico per protezione/generatore/installazione di blocchi
  • Codice di classificazione degli oggetti:
    D
  • Categoria WEEE:
    4. Attrezzature di grandi dimensioni (qualsiasi dimensione esterna superiore a 50 cm)

ETIM for 1SDA121096R1 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica3200 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica1000 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1280.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica1920.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica4800.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOG EMAX 2 EN
207 Mbytes
