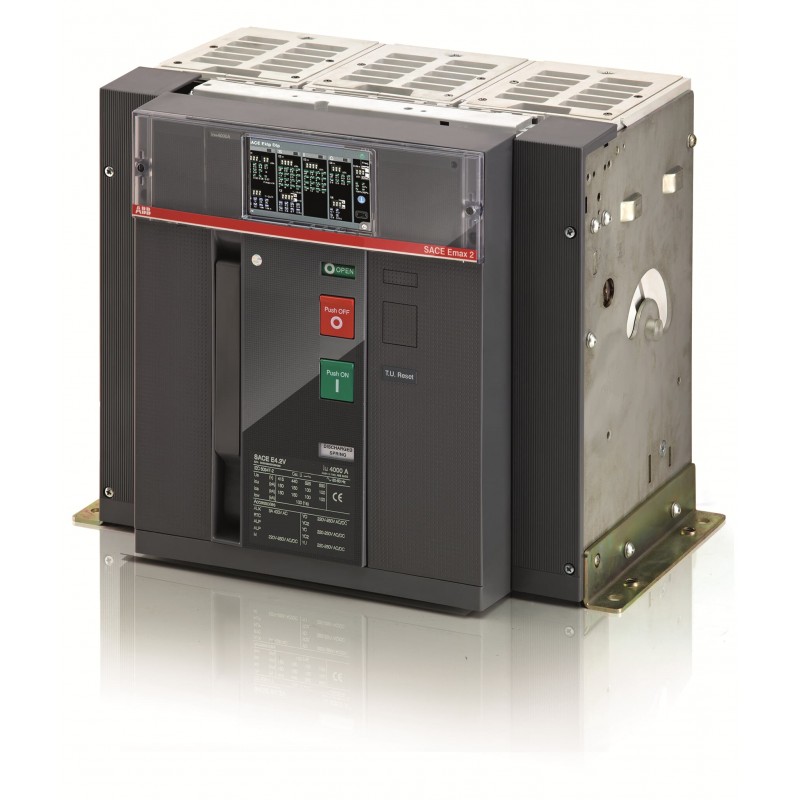

1SDA121091R1 ABB E4.2S/E10 3200 Ekip Dip LSIG 3p FHR
1SDA121091R1
ABB
E4.2S/E10 3200 Ekip Dip LSIG 3p FHR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 565d8471-2a5f-4499-96ea-69995d146c34 Cina (CN) |
| SCIP semplificato | df2ec2ae-97cf-4415-b8c9-3699f3e210e5 Svezia (SE) |
| 11df3000-776a-4704-8410-7b37b8af9a62 Portogallo (PT) | |
| 68d7cd80-56c8-44b3-9ae6-95b137937f37 Paesi Bassi (Olanda) (NL) | |
| 6c52817b-b880-4c91-9d57-c0a56e804c93 Repubblica Ceca (CZ) | |
| 8a36a60e-8afd-46a9-a1aa-1182971aaa40 Germania (DE) | |
| 36d99465-9643-438f-b6f6-c35d16a7b069 Bulgaria (BG) | |
| 65b3a7b6-b0be-428d-9d5b-3f3275425e06 Estonia (EE) | |
| 5d6b4d51-fc25-4ed3-b201-9079a21daf24 Polania (PL) | |
| a78283da-9b5b-4198-b983-8c8070ace0e2 Ungheria (HU) | |
| 0c6330b2-0672-428d-b5ad-022aaf9c879c Germania (DE) | |
| d50276d8-6c13-403a-80f6-f9915960cbff Danimarca (DK) | |
| 307d9fbf-da00-44f3-bc9b-b10f164abbe8 Norvegia (NO) | |
| 5d3eec7e-ba7a-41aa-8d3f-5371e9d27e20 Svezia (SE) | |
| 8472403a-0b5a-4dde-b919-1977d783c070 Belgio (BE) | |
| 7c34071a-d1bd-4c7d-9049-c32bcc56ffef Polania (PL) | |
| 11279188-000a-499d-a8d9-65f707ec875f Croazia (HR) | |
| a58ff9c7-822c-4b7e-a410-0cf5012806ad Spagna (ES) | |
| 1b056b32-8688-42e0-ab65-d81693d875e7 Grecia (GR) | |
| 7e0ce426-663f-45ca-8f74-d88e3f06274b Ungheria (HU) | |
| 902f2b96-281a-49e3-8fac-7cbb3843b9e9 Francia (FR) | |
| b1a53a54-111e-43bb-bfe0-a198ecd1326f Finlandia (FI) | |
| 354c851d-e583-429f-a11d-9963b40f72e3 Francia (FR) | |
| 00dd5ae4-804d-4546-a23b-d56496116948 Germania (DE) | |
| bebc3e0d-95a1-413e-974e-ea50694b26e9 Belgio (BE) | |
| f4467491-34ce-4a01-8e21-cb1d8494c4f7 Germania (DE) | |
| 84acb58f-cd3c-44ca-ab14-25d4ed3716ad Polania (PL) | |
| 9e7cdf77-5c82-49ee-a830-ea0130f4a70c Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8056221156837 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 95 kg |
| EAN imballo livello 1 | 8056221156837 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Air Circuit Breaker |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 1000 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 425 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | 15 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 1000 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (800 V AC) 50 kA |
| (1000 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| Potere di cortocircuito estremo nominale (Icu) | (800 V AC) 50 kA |
| (1000 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 1000 V |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Note | E10 |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 800V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Dichiarazione di conformità - CE | 9AKK107680A4889 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0002 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 3200 A |
| tensione nominale (EF003977) | 1000 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1280.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1920.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 4800.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
