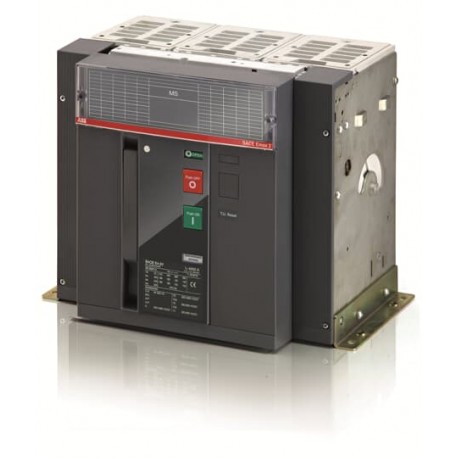

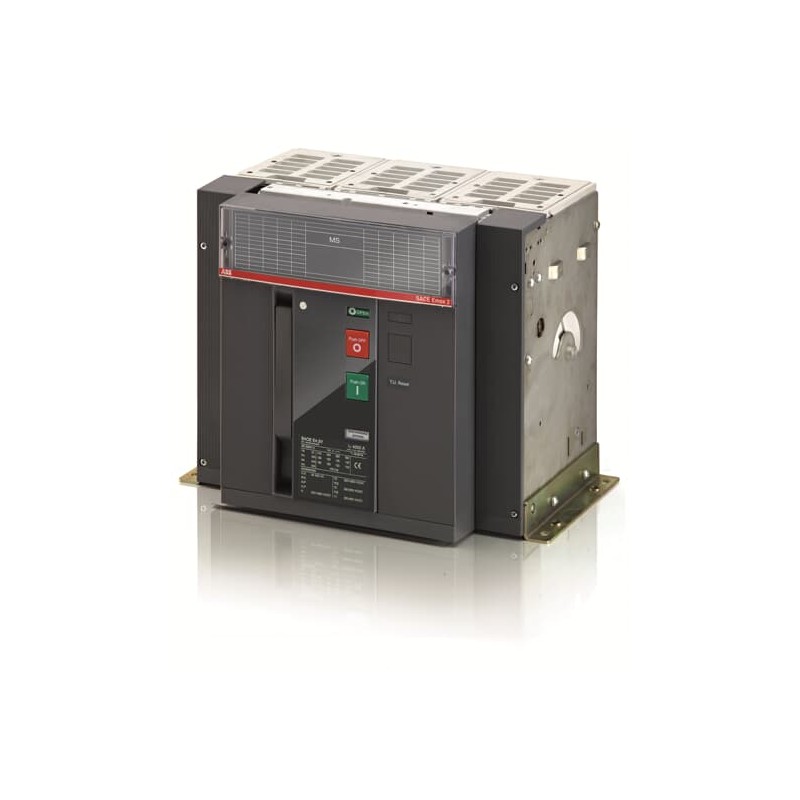

1SDA114784R1 ABB E4.2H/E9/VF MS 4000 3p FHR
1SDA114784R1
ABB
E4.2H/E9/VF MS 4000 3p FHR
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | beb6a08c-130f-4884-9dfd-98a8003f62a4 Italia (IT) |
| SCIP semplificato | e73bb20f-91f1-4a1d-a373-f2ac519f8a24 Germania (DE) |
| 3cff65ef-dfab-44cd-920a-aa5877fadaf8 Paesi Bassi (Olanda) (NL) | |
| 7c8cb0b3-1849-44fe-a126-cc52d1fe6f7e Germania (DE) | |
| 6da91e13-1ca8-4e76-9600-0e5f35a154a6 Polania (PL) | |
| bd4d569f-4816-4762-a877-5ca455b1827d Danimarca (DK) | |
| c64e451c-5947-4805-91d0-a7f67aa367e0 Norvegia (NO) | |
| 2d2564a8-f9bc-4a5e-b655-ebd61ac860f4 Finlandia (FI) | |
| 33c57d1c-44f5-466b-91d0-1fc6ba9f2fc6 Germania (DE) | |
| e7361c24-be0f-4e2d-a539-04b0bad42587 Croazia (HR) | |
| 18703e15-061d-4324-9f9d-25d7f8295e51 Repubblica Ceca (CZ) | |
| da016cb4-a612-42c6-aa71-1f6264491613 Polania (PL) | |
| 25ae5cd4-9154-41c7-806c-48f6a4cae58f Paesi Bassi (Olanda) (NL) | |
| 3a6cfcc9-948c-4c13-b3f4-ec9ec9056ce1 Paesi Bassi (Olanda) (NL) | |
| 75d5a66b-e0b1-4471-9a93-92985d2a01f4 Estonia (EE) | |
| 9816e3fe-08fd-4c5b-93dc-4326812bc8b4 Grecia (GR) | |
| 2e0b6770-f462-4d30-ba2f-bbb4b12801d3 Portogallo (PT) | |
| b4e4e699-bd5e-4988-a8a8-922e6f80238e Bulgaria (BG) | |
| 18b20ad1-cd65-4e40-a843-cc36038eb80b Svezia (SE) | |
| 4b62b4be-1ab0-440a-b984-961d85360fb7 Polania (PL) | |
| f1b31b16-ba3c-4df3-9e45-c7ec46115304 Francia (FR) | |
| 1f761087-698b-4786-83cb-fd3a842d274f Svezia (SE) | |
| 9b0616f8-0cf1-460d-8ce9-082f5a48e2b9 Germania (DE) | |
| 1126aead-f936-458f-9a4d-de443213951e Germania (DE) | |
| 7ba0734c-3f3e-48d4-a3d0-dc63d2b44c8c Francia (FR) | |
| 09201700-d8ed-4c81-92b0-843a69a0bcc7 Paesi Bassi (Olanda) (NL) | |
| c70ef71c-8bd9-4f89-96cb-156bd67d69b0 Spagna (ES) | |
| 2f479daa-7f6e-4efc-bc5b-7224daf6f094 Paesi Bassi (Olanda) (NL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| EAN | 8056221053709 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 63 kg |
| EAN imballo livello 1 | 8056221053709 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Switch Disconnector |
| Tipo prodotto | Switch-disconnector |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 800 V 500 ciclo (i) |
| 30 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 465 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 800 V |
| Tensione nominale (Ur) | 800 V |
| Note | VF |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200097B0201 |
| 1SDC200074B0201 | |
| Istruzioni e manuali | 1SDH001000R0002 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 800 V |
| tensione d'esercizio nominale (EF001435) | 800 V |
| corrente permanente nominale Iu (EF001389) | 4000 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 4000 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 4000 A |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
