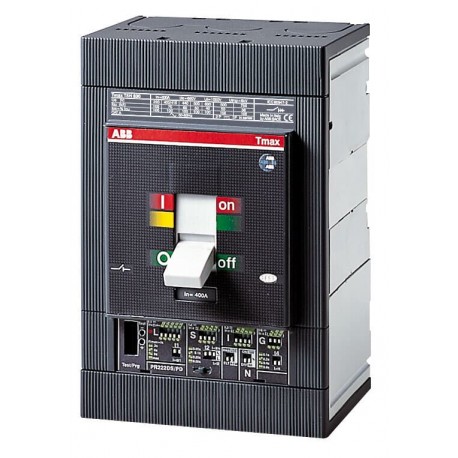

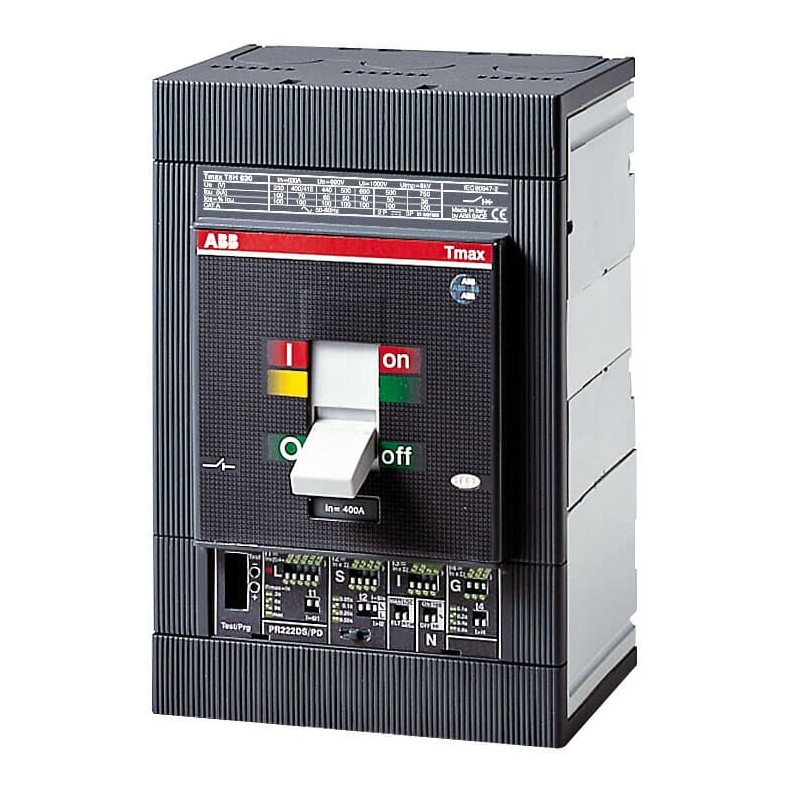

1SDA113739R1 ABB T5X-HA400 PR222DS-LSIG In400 4p FF800VAC
1SDA113739R1
ABB
T5X-HA400 PR222DS-LSIG In400 4p FF800VAC
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8056221042727 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 186 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.1 kg |
| Peso lordo | 5.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.1 kg |
| EAN imballo livello 1 | 8056221042727 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Moulded case circuit breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 800 V 1000 ciclo (i) |
| Durata meccanica | 20000 ciclo (i) |
| Numero di poli | 4P |
| Perdita di potenza | 30 W |
| Corrente nominale (In) | 400 A |
| Frequenza nominale (f) | 50/60 Hz |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 800 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (800 V AC) 18 kA |
| Potere di cortocircuito estremo nominale (Icu) | (800 V AC) 35 kA |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Tensione nominale (Ur) | 800 V AC |
| Sgancio | PR222DS/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | X |
| Norme di riferimento | IEC |
| Sottotipo | T5 |
| Suitable for IT Networks | Yes, 800V |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Front for Copper Cables | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210300D0201 |
| Dichiarazione di conformità - CE | 9AKK1074920313 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001608R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 400 A |
| tensione nominale (EF003977) | 800 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 160.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 240.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 4800 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
