ABB 1SDA107746R1 1SDA107746R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

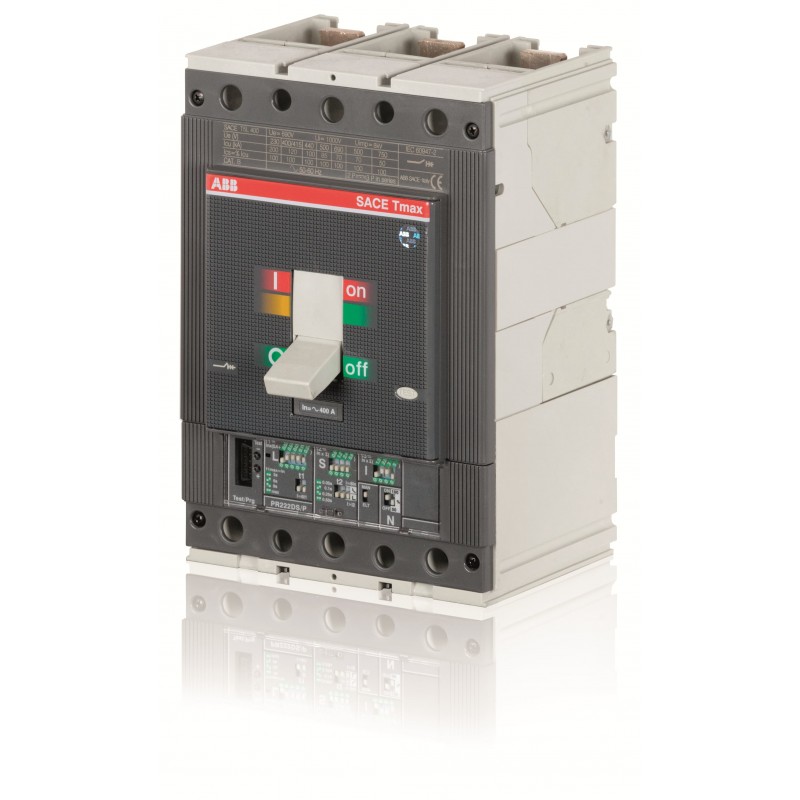

1SDA107746R1 ABB T5X-HA400 PR222DS-LSIG In320 3p FF800VAC

Riferimento: 1SDA107746R1

Produttore: ABB

Descrizione:

T5X-HA400 PR222DS-LSIG In320 3p FF800VAC

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > scatolati "Isomax-Tmax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1.748,82 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIPc33275de-43f8-419a-9e5e-20935a7d8d0f Italia (IT)
SCIP semplificato1cb27a9e-588f-4c9c-8191-9b07b0e36f4b Bulgaria (BG)
1bbe19ab-521b-4f64-8944-f1956384ab35 Francia (FR)
f80e3f25-5767-45f0-9b98-ee58988a9146 Germania (DE)
8b71ad3d-5913-4013-bfe8-aa7afb76a32a Svezia (SE)
055b5c3d-a01f-42b5-9da2-d22e81231c79 Germania (DE)
5e9afd30-461e-4c57-adcb-e032902019f7 Portogallo (PT)
1776f910-9756-487b-99df-ededf96db591 Ungheria (HU)
6d2b8c0f-9256-405f-9618-a6b7557f35f2 Spagna (ES)
c05bd254-6dcc-462e-85c2-8350beb97610 Belgio (BE)
92bab1d3-4aa7-435b-9eda-bc219b878d55 Paesi Bassi (Olanda) (NL)
a5bca7b1-6627-4b82-854f-3eab19040987 Ungheria (HU)
2c5365db-4087-44af-b111-a8adf89391db Croazia (HR)
61c76e81-dc56-4f7f-87d5-1334e3ee2649 Svezia (SE)
a30d8948-8a8f-42d6-bb8d-24c4e056317f Grecia (GR)
7b36f45b-e64c-4172-8025-1e199685af9d Estonia (EE)
e134bdd8-a8c3-4aa1-a833-5f29a1c7fe6a Germania (DE)
9bd548b2-606c-411a-9e3b-5566fa62597b Repubblica Ceca (CZ)
cf1f5e85-4473-47bc-9ab9-b56242e620b5 Polania (PL)
e96a1074-23ea-4d34-99ff-294bf0356589 Germania (DE)
0fc82d86-d989-4183-b798-654169eb239c Danimarca (DK)
31fe7ccd-0c12-4ba9-821b-c2ca2a51d3d2 Polania (PL)
c14edccb-65d6-4168-ac57-ef4a9b292255 Francia (FR)
16123884-343c-4b07-b5ea-e4917c8ef532 Norvegia (NO)
42f37eef-b953-40b5-a963-513529962f54 Polania (PL)
8c3c161e-4311-4f11-a2d0-82be4df126b1 Belgio (BE)
d1a7b2bf-4170-4c46-8856-b46aa680719b Finlandia (FI)
2f320107-be69-49c0-b525-336a9bf197c3 Germania (DE)
Dati ambientali
Informazioni ambientali9AKK10103A1056
9AKK108467A6707
Ordinazione
EAN8015644103842
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto140 mm
Altezza prodotto205 mm
Profondità prodotto103.5 mm
Peso netto prodotto5.1 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1248 mm
Altezza imballo livello 1240 mm
Profondità imballo livello 1285 mm
Peso lordo imballo livello 15.1 kg
EAN imballo livello 18015644103842
Informazioni addizionali
Tipo di interruttore da associarePower Distribution
Tipo principale prodottoSACE Tmax T
Nome prodottoMoulded Case Circuit Breakers
Tipo prodottoAutomatic Circuit Breaker
VersioneF
Dati tecnici
Tipo di correnteAC
Durata elettricaUe = 800 V 1000 ciclo (i)
Durata meccanica20000 ciclo (i)
Numero di poli3P
Corrente nominale (In)400 A
Frequenza nominale (f)50/60 Hz
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamento800 V AC
Potere di cortocircuito di servizio nominale (Ics)(800 V AC) 18 kA
Potere di cortocircuito estremo nominale (Icu)(800 V AC) 35 kA
Corrente nominale ininterrotta (Iu)400 A
Tensione nominale (Ur)800 V AC
SgancioPR222DS/P-LSIG
Tipo di sgancioEL
Livello di prestazioni in cortocircuitoX
Norme di riferimentoIEC
SottotipoT5
Suitable for IT NetworksYes, 800V
Tipo di connessione morsettoFixed Circuit-Breakers
Front for Copper Cables
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC210300D0201
Dichiarazione di conformità - CE9AKK1074920313
EU Data Act Compliance Declaration1SDH002560A1001
Istruzioni e manuali1SDH001608R0001
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA107746R1 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica400 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica800 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica160.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica240.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica4800 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
