Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

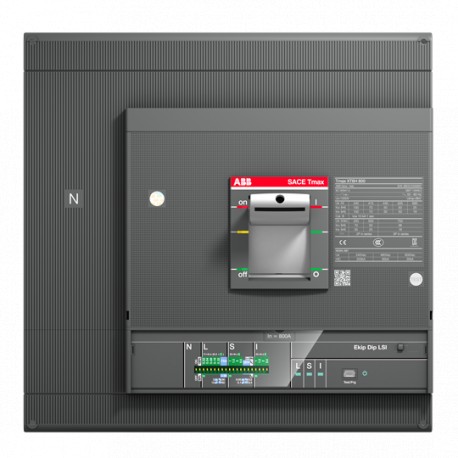

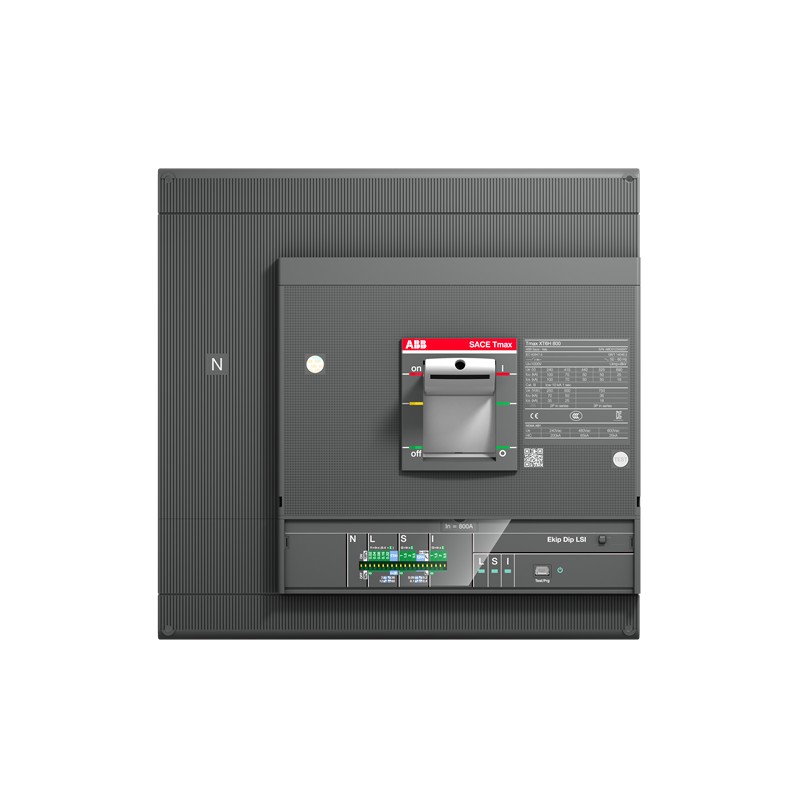

1SDA107570R1 ABB XT6N 800 Ekip Dip LS/I In 630 4p F F
Riferimento: 1SDA107570R1
Produttore: ABB
Descrizione:
XT6N 800 Ekip Dip LS/I In=630 4p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2356 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9752 |
| 9AKK108468A2295 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 60 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | a71d033d-e854-4d10-8450-17d6a50d7331 Cina (CN) |
| SCIP semplificato | 49ed447b-7b4d-48b9-850c-54a06d50bb3a Polania (PL) |
| 97649693-22a2-4790-8bc4-94e8f11014e4 Repubblica Ceca (CZ) | |
| b1298c7c-5753-42d7-bfde-531023b43ee3 Finlandia (FI) | |
| 0a3446f6-d544-43f9-92a9-2aefba6afeab Bulgaria (BG) | |
| 2a4bb6b5-c6e5-4e06-ba2e-65b39b1f13c6 Polania (PL) | |
| 79408853-96f0-4efc-80b2-5ab403dccb39 Svezia (SE) | |
| 0b1e23ab-7ac7-4a23-99eb-5c2d0b119e2b Portogallo (PT) | |
| a2bf54a1-0a47-4f96-8714-36f0835ad25c Germania (DE) | |
| 787ce9e2-faaf-4e4f-823e-fcf88a654c6d Danimarca (DK) | |
| 8c8e8659-74de-4f94-aa57-b71032a15252 Spagna (ES) | |
| 0972a5f4-8025-4044-9854-930775d278bc Croazia (HR) | |
| 8deac034-1f38-4c2b-b0a0-1b75ee9f03ef Belgio (BE) | |
| b7843705-3c10-4d00-8525-01c48b4cb809 Ungheria (HU) | |
| 9db540e4-7691-475c-b18a-157daa374ef5 Polania (PL) | |
| b1177d0a-cb3b-4838-9fe1-2160ff14ee25 Germania (DE) | |
| 3fd80256-6ef1-493a-afe7-5b224ecd6aa0 Ungheria (HU) | |
| 791f8be5-7380-48d3-9fd5-6fe31017407a Grecia (GR) | |
| 47818ec8-d913-44b0-a7a4-c7c62950ef2e Francia (FR) | |
| 80813194-595b-43da-b660-9334b75750bc Germania (DE) | |
| 22b8af7c-6e3d-490e-a9a1-f07e48db483c Paesi Bassi (Olanda) (NL) | |
| a7d78566-7704-4468-a7f5-7125a14f5bc2 Svezia (SE) | |
| 386b4a78-7a69-4c63-bc1a-e1646976adb8 Germania (DE) | |
| 309ea136-231a-4f7d-b76b-92836d76daa0 Francia (FR) | |
| 7579e661-890c-4d6a-ba1d-f65a232ef448 Belgio (BE) | |
| 9da935fd-ad83-4e39-9d4d-e317a505429e Estonia (EE) | |
| 41857d31-99fe-47d7-b53f-55e386d8ffe4 Germania (DE) | |
| 532372f2-47b0-4631-a34c-0af193c9f7ac Norvegia (NO) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT6NE4630EFF000XXX |
| E-Number (Finland) | 3641599 |
| E-Number (Norway) | 4380581 |
| EAN | 8015644102234 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 280 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 12 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 305 mm |
| Altezza imballo livello 1 | 285 mm |
| Profondità imballo livello 1 | 370 mm |
| Peso lordo imballo livello 1 | 14 kg |
| EAN imballo livello 1 | 8015644102234 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per classe di prodotto | SACE Tmax XT |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1214 |
| 1SDH002065A1245 | |
| Dati tecnici | |
| Tipo configurazione | Loose or configurable |
| Tipo di corrente | AC |
| Durata elettrica | 5000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 4P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 33.2 W |
| Corrente nominale (In) | 630 A |
| Frequenza nominale (f) | 50/60 Hz |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 10 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 2 Poli in Serie 20 kA | |
| (750 V DC) 3 Poli in Serie 18 kA | |
| Corrente nominale ininterrotta (Iu) | 800 A |
| Sgancio | Ekip Dip LS/I |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT6 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2825 |
| Disegni meccanici | 1SDH002012A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002012A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA107570R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica630 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica252.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica630 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica630 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
