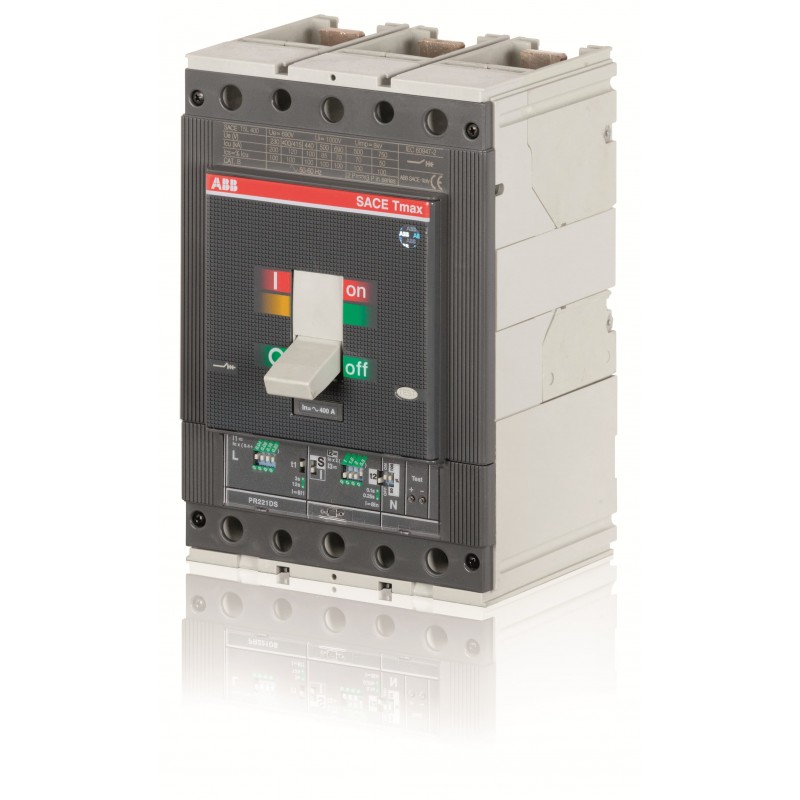

1SDA104666R1 ABB T5X-HA400UL PR221DS-LS/I In300 3p FF800V
1SDA104666R1
ABB
T5X-HA400UL PR221DS-LS/I In300 3p FF800V
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | b115e147-970d-42a1-a286-aa18aecc1594 Italia (IT) |
| SCIP semplificato | d12c0d92-0ffe-48ca-b033-c1efc5146f15 Germania (DE) |
| 37370410-6182-42fa-be23-4c8ed8d5576d Francia (FR) | |
| 4c02535f-2241-4d7c-bb6b-cb56cbf6c356 Paesi Bassi (Olanda) (NL) | |
| 89bcfe0e-80ed-49d4-8a59-cf4338387709 Spagna (ES) | |
| e15082a8-46b3-40ee-ba97-94e4e012069b Paesi Bassi (Olanda) (NL) | |
| 0d5e1fbd-c499-480f-a4a1-de08683c3e1a Paesi Bassi (Olanda) (NL) | |
| 2981548d-5048-400a-a766-a62b8b0b0a90 Germania (DE) | |
| 038f08b5-5ba2-4a65-967d-f0e6d37e1c47 Polania (PL) | |
| b9eff014-18f3-4d72-a9ff-f1e7392f0169 Danimarca (DK) | |
| 4e295b27-053b-45cd-8ab0-385847290eb0 Norvegia (NO) | |
| 0f59f114-3c93-4f1e-bafb-4134a8e44641 Finlandia (FI) | |
| 81f47d43-c628-46f8-abeb-d4ffc80987cf Germania (DE) | |
| 832c89df-6db3-479c-8979-3d3089f937cc Croazia (HR) | |
| be4952bf-49d4-493f-b08c-ae03820a3868 Repubblica Ceca (CZ) | |
| 3e031b35-9327-4c86-826a-3e271d428432 Polania (PL) | |
| a63500fa-9eb4-43be-9104-331acfbd4191 Paesi Bassi (Olanda) (NL) | |
| d5605824-c611-48c9-beba-40d95e38967f Paesi Bassi (Olanda) (NL) | |
| b4a02f0b-ec81-41e4-9663-9047c269aaa9 Estonia (EE) | |
| b7d6779c-a4e6-4f5a-81d4-f3890b6fe4c2 Grecia (GR) | |
| 7c9668b0-767b-459c-99ee-e1e7529739c2 Portogallo (PT) | |
| df7b3eb1-6ea2-4fc8-b972-1ce59abe2872 Bulgaria (BG) | |
| 504918dd-db00-4c81-a2db-cfd3790d40c8 Svezia (SE) | |
| 3938af40-3f09-48dd-91f1-0a5e563d4c36 Polania (PL) | |
| 54847727-e1b3-4281-aa70-a0a91a496aff Francia (FR) | |
| edba3e53-f6d7-4e1e-8977-76edb72ebec6 Svezia (SE) | |
| 8dee37eb-a6ce-4e5a-8bbc-cd51b562aca1 Germania (DE) | |
| 45f792c6-7f9d-4ad5-9ee1-82484958faee Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Ordinazione | |
| Codice ordine locale_USCON | T5P8XQ300BW |
| EAN | 8015644067588 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.1 kg |
| EAN imballo livello 1 | 8015644067588 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Moulded Case Circuit Breakers |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 800 V 1000 ciclo (i) |
| Durata meccanica | 20000 ciclo (i) |
| Numero di poli | 3P |
| Corrente nominale (In) | 300 A |
| Frequenza nominale (f) | 50/60 Hz |
| Tensione nominale di funzionamento | 800 V AC |
| Corrente nominale ininterrotta (Iu) | 300 A |
| Tensione nominale (Ur) | 800 V AC |
| Sgancio | PR221DS-LS/I |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | X |
| Norme di riferimento | UL |
| Sottotipo | T5 |
| Reparto tecnico UL/CSA | |
| Interrupting Rating acc. to UL489 | (800 V AC) 35 kA |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210300D0201 |
| Dichiarazione di conformità - CE | 9AKK1074920313 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001608R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 300 A |
| tensione nominale (EF003977) | 800 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 120.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 300 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 300 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
