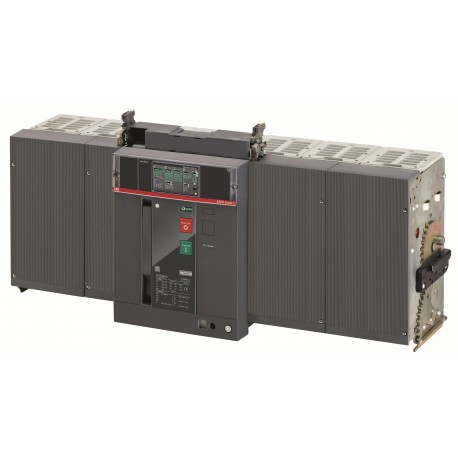

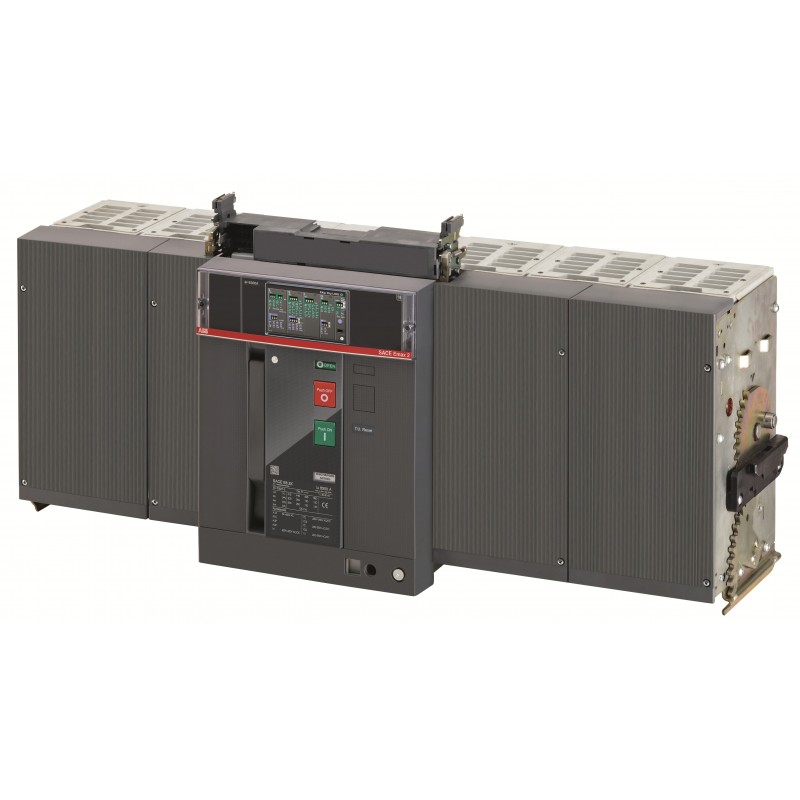

1SDA104636R1 ABB E6.2H/E9 5000 Ekip Dip LSIG 4p WMP
1SDA104636R1
ABB
E6.2H/E9 5000 Ekip Dip LSIG 4p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 3cfb6be0-0db5-4e0f-a1d6-2b8dd537be5f Italia (IT) |
| SCIP semplificato | 27d508d8-815a-4d73-b1fb-307d1ee77cba Ungheria (HU) |
| e72eabb9-7dfc-4aaf-9906-d44ca58fa3fd Francia (FR) | |
| 16e10561-5486-454e-8ec7-dd59de487353 Svezia (SE) | |
| 7a2166a2-0fca-4c92-8362-31d78746245e Germania (DE) | |
| fa3b2263-de34-47ab-adec-9d34d805534d Germania (DE) | |
| f62de4ce-3a09-4d7b-95cb-c88526071025 Belgio (BE) | |
| c3daebb5-e5f9-4464-ab47-457414fc4d2a Spagna (ES) | |
| 7017ceb1-65b5-465f-b48e-254a54def183 Germania (DE) | |
| 1f3750ff-ac01-4ad2-be65-7b1e9648834f Repubblica Ceca (CZ) | |
| f16c036b-2ca6-4758-98d1-8193e0042d79 Polania (PL) | |
| 77331013-a28a-4287-a299-accea79ffff4 Paesi Bassi (Olanda) (NL) | |
| 49486897-f159-4548-94b9-fa7bced18f9d Croazia (HR) | |
| 5d8f5636-d17c-40e4-843c-b805ef8b1778 Ungheria (HU) | |
| d7feebce-c5c2-4228-bf6f-99f9764fdbf6 Estonia (EE) | |
| 0d3a14ff-f4e1-45b2-9d37-2b09263662f2 Grecia (GR) | |
| 17b68218-62d9-4ef5-a535-efecd808eae0 Portogallo (PT) | |
| f048053f-d745-415d-91b5-e9405f5c7e4f Polania (PL) | |
| 0aa4b95b-e1c3-4c80-baee-69b786844714 Bulgaria (BG) | |
| 0cceac45-c8b5-43df-8cb5-d50ea40af773 Svezia (SE) | |
| c727ab56-f09d-4253-9128-139a46f8fea0 Francia (FR) | |
| 968fae64-95a2-482b-a2f1-b92136e3a339 Germania (DE) | |
| a96b912e-ab4e-469d-bdbf-062e6899b1ba Polania (PL) | |
| 2bc67b98-f8af-4e9e-b2b3-1446635f7a34 Norvegia (NO) | |
| 64a1be7c-84f8-4d0a-bc40-28d0e9f283a9 Finlandia (FI) | |
| 2fc283b9-d3f9-4c28-b05f-48856ffd8b7b Belgio (BE) | |
| ab77b1bf-f62a-44af-a6f8-e8f8a7899f48 Germania (DE) | |
| e9569463-eba6-4a07-97cd-f1f58a7a83ae Danimarca (DK) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | 9DHXESAC000A000000XX |
| EAN | 8015644067168 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 929 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 134 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 138 kg |
| EAN imballo livello 1 | 8015644067168 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 900 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 850 W |
| Corrente nominale (In) | 5000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 900 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 66 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 5000 A |
| Tensione nominale (Ur) | 900 V |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Note | E9 |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | No |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK107680A4890 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 5000 A |
| tensione nominale (EF003977) | 900 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2000.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 3000.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 7500.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
