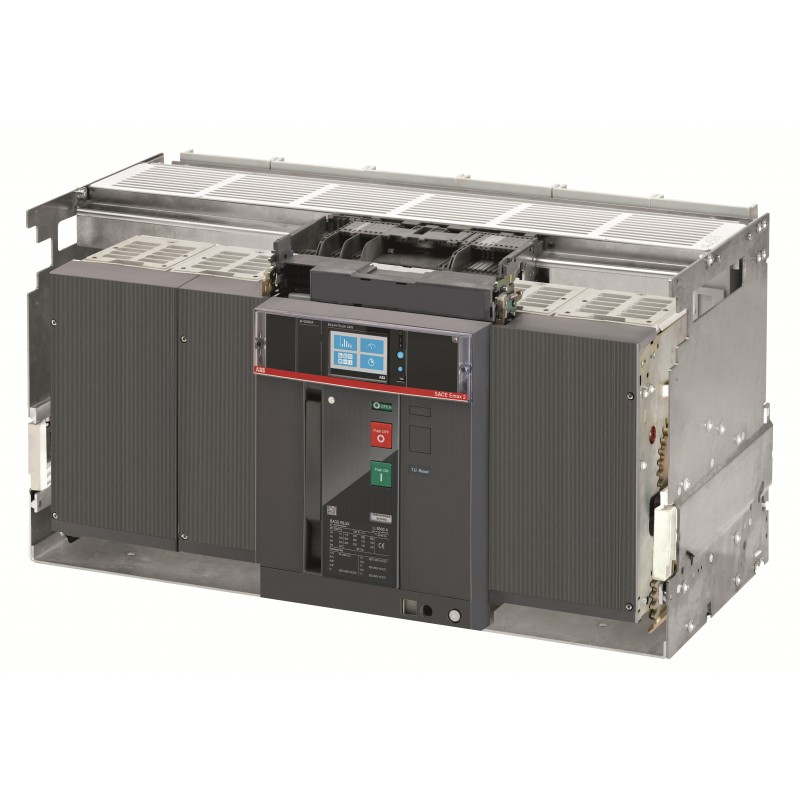

1SDA104634R1 ABB E6.2H/E9 6300 Ekip Touch LSI 3p WMP
1SDA104634R1
ABB
E6.2H/E9 6300 Ekip Touch LSI 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | bd1411a1-e45f-40ae-97ab-9bb76504c4fc Italia (IT) |
| SCIP semplificato | 38ab328b-003a-4426-8a99-3d0f869509b3 Germania (DE) |
| a1b603df-d72f-483f-9be9-faa96c84b829 Bulgaria (BG) | |
| 1a82eeca-05eb-408d-873a-cf84a7819de0 Svezia (SE) | |
| 40fb7189-8a3b-453a-991c-065b709b6908 Portogallo (PT) | |
| 5d9f0348-fc19-4ae1-a394-c8054adb83b8 Grecia (GR) | |
| 23fe476f-14b9-49cf-b6cd-b7273cf91e2c Spagna (ES) | |
| fbea3ce0-2c02-4529-b092-7f1d3f361228 Belgio (BE) | |
| eb48959d-56a8-44d2-86b3-9d5f5eac1a4b Repubblica Ceca (CZ) | |
| 561c2b25-e16c-4739-ad69-774fdb8718c0 Polania (PL) | |
| 78ff0cbe-c1d3-42ac-9474-a7ab7c635167 Paesi Bassi (Olanda) (NL) | |
| 469c8c44-d8bf-402c-9f60-7aec23f8be3e Croazia (HR) | |
| 0860d641-4df0-46d2-8c0b-eacbf490e123 Danimarca (DK) | |
| 204188e2-533c-440b-8a0b-24ca86055c59 Germania (DE) | |
| 67c7c375-5010-40fa-ba05-96168c920bea Germania (DE) | |
| 09ad1e56-ae25-4070-bc77-2493afc9dc4d Germania (DE) | |
| 2df0018a-5d9b-4d3e-81d4-dd69c430e03a Finlandia (FI) | |
| dc6bdd76-8447-4bd1-9b05-d74e182d8e9d Francia (FR) | |
| e02453fb-f9ab-42ae-838a-214bf02188ba Estonia (EE) | |
| 1f67b219-6f0b-4cd0-8a66-3dfa98d06952 Svezia (SE) | |
| 36f2c231-d5b2-4b70-acb5-ebf7899fe1b9 Belgio (BE) | |
| 6e076ca5-d3fc-466b-9218-f0166f24c956 Ungheria (HU) | |
| 6cabb636-99bb-4e1b-bf52-1ae63091b19f Polania (PL) | |
| 709d06a4-edc7-40d5-b52f-7be775955a8d Polania (PL) | |
| 6f5f496c-7888-4c54-bb8a-8c653f677b53 Norvegia (NO) | |
| af60093d-8cf1-4ce2-b463-d9adf5b50c84 Germania (DE) | |
| d1b46047-9497-41d4-9126-ffe6ee71ff9b Francia (FR) | |
| 9a8c29d3-0596-450f-89cf-c466cdb61387 Ungheria (HU) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | 96HYETAE000A000000XX |
| EAN | 8015644067144 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 803 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 120 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 129 kg |
| EAN imballo livello 1 | 8015644067144 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 900 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 1550 W |
| Corrente nominale (In) | 6300 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 900 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 66 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 6300 A |
| Tensione nominale (Ur) | 900 V |
| Sgancio | Ekip Touch LSI |
| Tipo di sgancio | EL |
| Note | E9 |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | No |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK107680A4890 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 6300 A |
| tensione nominale (EF003977) | 900 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2520.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 3780.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 9450.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
