ABBRack "Megamax-Emax"1SDA104462R1 ABB E2.2S/E9 2500 Ekip Dip LSI 4p WMP

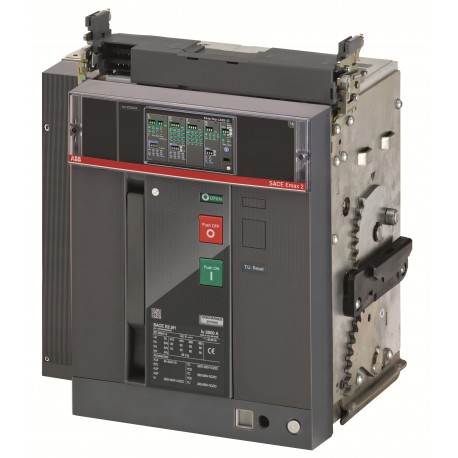

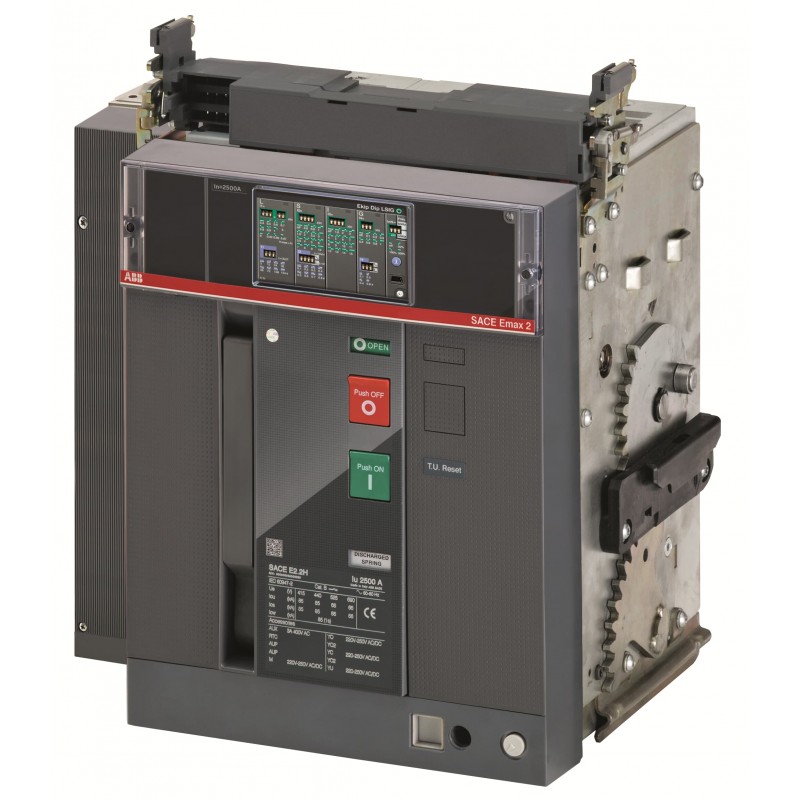

ABB 1SDA104462R1 1SDA104462R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA104462R1 ABB E2.2S/E9 2500 Ekip Dip LSI 4p WMP

Riferimento: 1SDA104462R1

Produttore: ABB

Descrizione:

E2.2S/E9 2500 Ekip Dip LSI 4p WMP

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Rack "Megamax-Emax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 12.465,68 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2361
Dichiarazione prodotto ambientale - EPD9AKK108471A0821
Extended Product LifetimeLifetime Extension Services are Offered
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
Dati ambientali
Informazioni ambientali9AKK108467A6707
Ordinazione
Codice ordine locale_USCON9BSUELAB000A000000XX
EAN8015644065423
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto407 mm
Altezza prodotto425 mm
Profondità prodotto383 mm
Peso netto prodotto55 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1515 mm
Altezza imballo livello 1610 mm
Profondità imballo livello 1515 mm
Peso lordo imballo livello 164 kg
EAN imballo livello 18015644065423
Informazioni addizionali
Tipo principale prodottoSACE Emax 2
Nome prodottoInterruttore aperto
Tipo prodottoAir Circuit Breaker
VersioneW
Dati tecnici
Tipo di correnteAC
Durata elettricaUe = 900 V 2000 ciclo (i)
30 cicli orari
Durata meccanica25000 ciclo (i)
60 cicli orari
Numero di poli4P
Perdita di potenza550 W
Corrente nominale (In)2500 A
Tensione di tenuta ad impulso (Uimp)secondo IEC 60947-2 12 kV
Tensione nominale di isolamento (Ui)AC 1000 V
Tensione nominale di funzionamento900 V AC
Potere di cortocircuito di servizio nominale (Ics)(800 V AC) 50 kA
(900 V AC) 50 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 50 kA
per 3 s 50 kA
Potere di cortocircuito estremo nominale (Icu)(800 V AC) 50 kA
(900 V AC) 50 kA
Corrente nominale ininterrotta (Iu)2500 A
Tensione nominale (Ur)900 V
SgancioEkip Dip LSI
Tipo di sgancioEL
NoteE9
Livello di prestazioni in cortocircuitoS
Norme di riferimentoIEC
SottotipoE2.2
Suitable for IT NetworksYes, 900V
Tipo di connessione morsettoRear flat Horizontal
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC200023D0909
Dichiarazione di conformità - CE9AKK107680A4888
Istruzioni e manuali1SDH001000R0001
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice classificazione oggettoQ
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA104462R1 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica2500 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica900 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1000.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica1500.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica3750.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOG EMAX 2 EN
207 Mbytes
