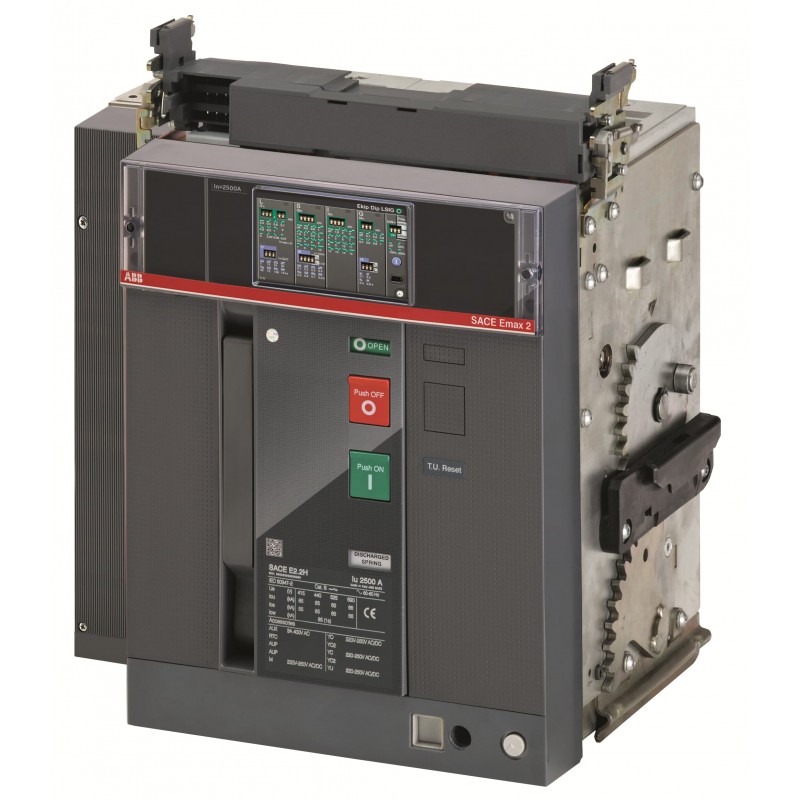

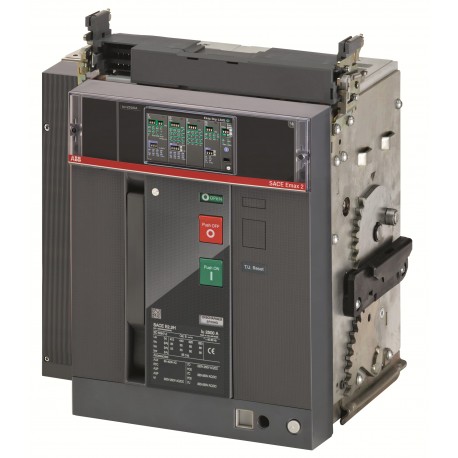

1SDA104453R1 ABB E2.2S/E9 1250 Ekip Dip LSIG 4p WMP
1SDA104453R1
ABB
E2.2S/E9 1250 Ekip Dip LSIG 4p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 226fddac-f807-4203-89fb-e2217e6f74e0 India (IN) |
| SCIP semplificato | 62b154ef-0f3d-4871-9e95-576410cbd212 Germania (DE) |
| 64e89477-3e20-42f7-b0b1-e16818632c5d Francia (FR) | |
| 357f9f76-40d8-4bf9-8574-61a100717192 Estonia (EE) | |
| 9f45bd1e-818d-409d-a963-8d37fd505638 Grecia (GR) | |
| 84377287-291f-4ec0-afc3-499196ccbcbf Germania (DE) | |
| e6dc0ffa-49aa-443e-adf9-5ef93b6330bb Germania (DE) | |
| 6f8ab1cd-d679-48a7-9a6f-f33398727180 Svezia (SE) | |
| 9372a361-8895-4d1a-8c88-3886effcb721 Portogallo (PT) | |
| 686c93f7-cd1b-439c-a655-e6cb753aa285 Germania (DE) | |
| f3bd406e-1f90-4db5-9540-c4e833725096 Polania (PL) | |
| f741c134-1d68-4a67-9c38-8aa1dc99a80c Germania (DE) | |
| 21210aea-d0ad-4890-93ad-33639fa87efc Danimarca (DK) | |
| 5052486d-bb4e-426c-93b0-86cd5ed3fce1 Belgio (BE) | |
| ffcbb33d-aa9b-40bd-ba29-ed5b39ac9f59 Norvegia (NO) | |
| ee9f435c-9d36-45bb-8ee0-8b2fd508e3e0 Finlandia (FI) | |
| cac41e4b-160b-4bcb-8c7e-8373a646337d Croazia (HR) | |
| 3444ae67-d27b-4c81-92e3-f1e6ae787c51 Repubblica Ceca (CZ) | |
| 32c263b5-83b1-406b-8fbf-6085f6c0c712 Paesi Bassi (Olanda) (NL) | |
| b316ffc0-a55e-4e00-b996-2b27bba45763 Polania (PL) | |
| 1dfd7130-5f2d-4c79-a08a-e02849284afa Ungheria (HU) | |
| cf6cab07-5acb-4076-9de1-1bbf7bed7884 Spagna (ES) | |
| 8d8fe11d-314d-48e6-9b95-e22410505049 Belgio (BE) | |
| eb27b33b-7df0-40ff-b238-969c64b16cb3 Ungheria (HU) | |
| 45f77f64-a26b-42e3-91e8-815d3e34ea23 Francia (FR) | |
| 572df679-6bca-49ac-98dd-1d77066a1b59 Bulgaria (BG) | |
| f38cc667-2d91-40c4-a294-08d6942ca233 Polania (PL) | |
| 66551bec-2923-41dd-9cea-4446dfdbb7cd Svezia (SE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | 9BSREHAC000A000000XX |
| EAN | 8015644065331 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 407 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 55 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644065331 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 900 V 2000 ciclo (i) |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 176 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 900 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Tensione nominale (Ur) | 900 V |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Note | E9 |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 900V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK107680A4888 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1250 A |
| tensione nominale (EF003977) | 900 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 12500 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1875.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
