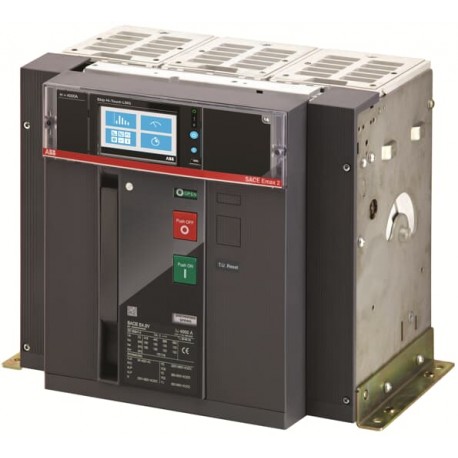

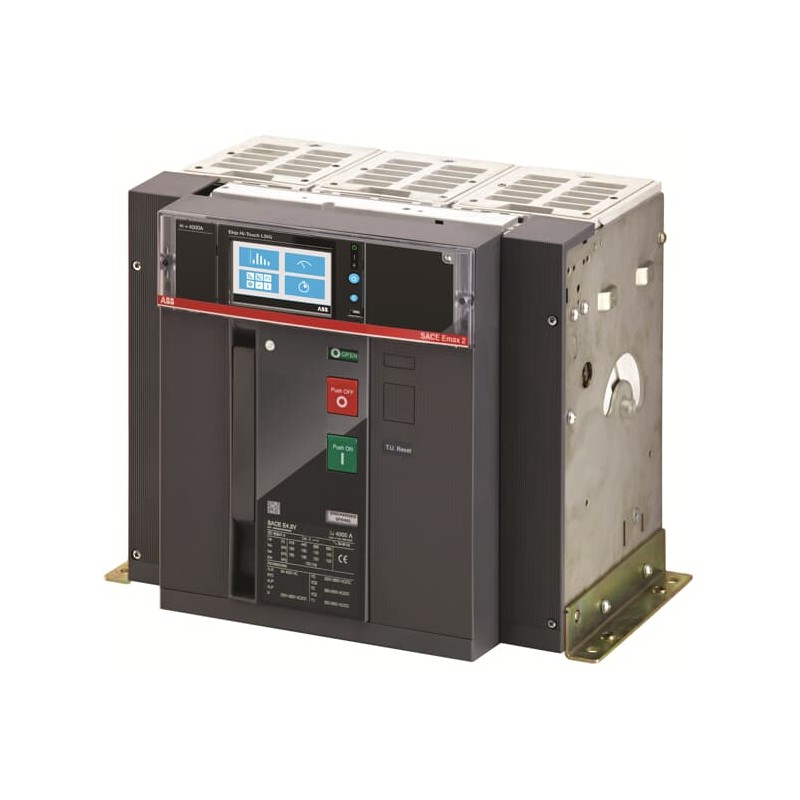

1SDA104386R1 ABB E4.2S/E9 4000 Ekip Touch LSI 3p FHR
1SDA104386R1
ABB
E4.2S/E9 4000 Ekip Touch LSI 3p FHR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 20f87757-b54b-4c0b-804a-1c702b93f1d3 Italia (IT) |
| SCIP semplificato | 9a50c707-7c57-469c-8cb6-a8955f97fea7 Ungheria (HU) |
| 9c7075c6-4072-4c90-81b2-edc7588f7bfb Germania (DE) | |
| 63ba05e3-3fdd-4f1b-8ee7-ea84b26d5e7d Danimarca (DK) | |
| af5df9b1-d7ee-4e62-89cc-0b98686f1850 Bulgaria (BG) | |
| a5206cf1-1f48-4680-a0b7-1a9105929765 Germania (DE) | |
| 857be332-db10-4d3b-ac38-86156877233d Norvegia (NO) | |
| 37ab73d2-5ce0-4fa3-a808-55a444cf8a56 Belgio (BE) | |
| a5206cf1-1f48-4680-a0b7-1a9105929765 Germania (DE) | |
| 903c2136-07c2-4451-b2eb-acc975e7e938 Svezia (SE) | |
| 37ab73d2-5ce0-4fa3-a808-55a444cf8a56 Belgio (BE) | |
| f210f8f0-f576-459f-a669-0410dabecbef Finlandia (FI) | |
| 8710e1f8-dba8-4424-ae0c-3a245e501e77 Polania (PL) | |
| 327345d7-e514-4602-942a-461d839489fd Repubblica Ceca (CZ) | |
| d6fa575e-353d-4c4b-8f28-6f3231475e01 Germania (DE) | |
| 758480aa-1533-479c-a6aa-65b5d9e811d5 Polania (PL) | |
| 63ba05e3-3fdd-4f1b-8ee7-ea84b26d5e7d Danimarca (DK) | |
| 857be332-db10-4d3b-ac38-86156877233d Norvegia (NO) | |
| b6e62fba-eba4-4681-8dc1-6b29304882ed Grecia (GR) | |
| 758480aa-1533-479c-a6aa-65b5d9e811d5 Polania (PL) | |
| d6fa575e-353d-4c4b-8f28-6f3231475e01 Germania (DE) | |
| 650eb478-f534-4904-8508-cb21374e201c Belgio (BE) | |
| a31b6349-88ac-4e25-9b62-d60add9ebdfe Portogallo (PT) | |
| 6f9ac468-679e-44c5-9994-ca7a9ae208c7 Polania (PL) | |
| 56e77be2-596a-4f26-93cc-34e72d392dfa Paesi Bassi (Olanda) (NL) | |
| 4bc7c246-ccfe-4698-a4f4-b1b604012545 Germania (DE) | |
| 9a50c707-7c57-469c-8cb6-a8955f97fea7 Ungheria (HU) | |
| 48997b17-5fe0-421e-b519-df49c3156167 Germania (DE) | |
| af5df9b1-d7ee-4e62-89cc-0b98686f1850 Bulgaria (BG) | |
| 327345d7-e514-4602-942a-461d839489fd Repubblica Ceca (CZ) | |
| 99ac054b-6a48-48f9-a6ba-55f700d06c12 Francia (FR) | |
| 9c7075c6-4072-4c90-81b2-edc7588f7bfb Germania (DE) | |
| b6e62fba-eba4-4681-8dc1-6b29304882ed Grecia (GR) | |
| 6169a1b6-a7be-40b9-b988-68b38256bc8f Croazia (HR) | |
| fefe137f-f7c3-4e89-aadd-1fe6f21e37b4 Svezia (SE) | |
| a31b6349-88ac-4e25-9b62-d60add9ebdfe Portogallo (PT) | |
| f210f8f0-f576-459f-a669-0410dabecbef Finlandia (FI) | |
| 56e77be2-596a-4f26-93cc-34e72d392dfa Paesi Bassi (Olanda) (NL) | |
| 6169a1b6-a7be-40b9-b988-68b38256bc8f Croazia (HR) | |
| 7cfe6174-c971-431f-b396-d750a1d8033e Spagna (ES) | |
| 8d0fbf06-d12f-4ca0-a56f-5e81b4494a89 Ungheria (HU) | |
| 903c2136-07c2-4451-b2eb-acc975e7e938 Svezia (SE) | |
| 8710e1f8-dba8-4424-ae0c-3a245e501e77 Polania (PL) | |
| 99ac054b-6a48-48f9-a6ba-55f700d06c12 Francia (FR) | |
| 48997b17-5fe0-421e-b519-df49c3156167 Germania (DE) | |
| 4bc7c246-ccfe-4698-a4f4-b1b604012545 Germania (DE) | |
| fefe137f-f7c3-4e89-aadd-1fe6f21e37b4 Svezia (SE) | |
| f583bc58-e431-4933-8d2b-699c02953072 Francia (FR) | |
| 7cfe6174-c971-431f-b396-d750a1d8033e Spagna (ES) | |
| 650eb478-f534-4904-8508-cb21374e201c Belgio (BE) | |
| af28c36a-66fb-48c5-82ce-418f1579b155 Estonia (EE) | |
| 6f9ac468-679e-44c5-9994-ca7a9ae208c7 Polania (PL) | |
| 8d0fbf06-d12f-4ca0-a56f-5e81b4494a89 Ungheria (HU) | |
| f583bc58-e431-4933-8d2b-699c02953072 Francia (FR) | |
| af28c36a-66fb-48c5-82ce-418f1579b155 Estonia (EE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | 94SWERBE000A000000XX |
| EAN | 8015644064662 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 81 kg |
| EAN imballo livello 1 | 8015644064662 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 900 V 1000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 465 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 900 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 900 V |
| Sgancio | Ekip Touch LSI |
| Tipo di sgancio | EL |
| Note | E9 |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | No |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK107680A4889 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 900 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2400.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
