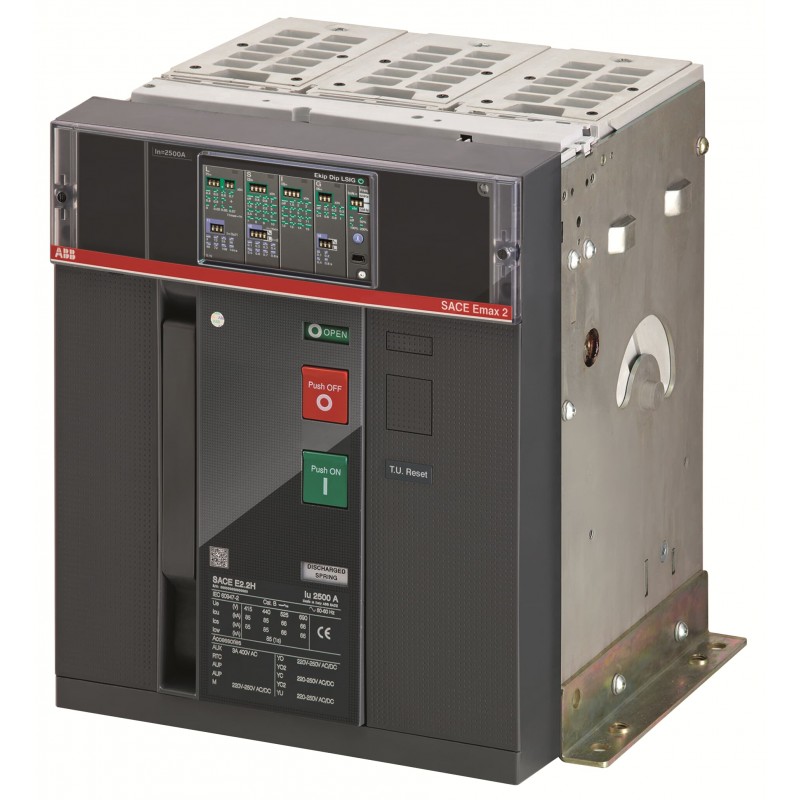

1SDA104348R1 ABB E2.2H/E9 1250 Ekip Dip LSIG 3p FHR
1SDA104348R1
ABB
E2.2H/E9 1250 Ekip Dip LSIG 3p FHR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 851d5ce5-a9eb-4fb0-ade0-ab68492b68a4 Italia (IT) |
| SCIP semplificato | 3aec2553-09d2-44f5-8052-17f47f441fbd Germania (DE) |
| 725c30f1-c8a0-4a60-b63c-1645e7dbe836 Svezia (SE) | |
| b285b98b-eb66-4b44-812d-cdce9d5cfc6a Bulgaria (BG) | |
| dc00234e-c8ee-49ad-bdf4-5293d4650d0a Ungheria (HU) | |
| 747b8003-00f0-4f84-8ee0-8aaee66a3c4e Spagna (ES) | |
| dc938a32-780b-4885-b812-512171ddf124 Belgio (BE) | |
| 7d7a1873-7e64-4d1a-a1a8-841338656e2e Polania (PL) | |
| 5945f9d8-e4f1-4c7c-a58c-d3182236277c Repubblica Ceca (CZ) | |
| 89789e52-4057-4f7b-b8e9-d82d443757a4 Polania (PL) | |
| 3a17927b-b91b-4406-83ba-a0ccee9a89df Croazia (HR) | |
| 3ff34d00-aa0c-4b89-a31a-70a7d6568077 Paesi Bassi (Olanda) (NL) | |
| 6245fcb6-9fd2-48dd-961c-cc0e84d1ffde Germania (DE) | |
| d3f55b36-41cb-4eba-83ec-d9a37ee2ef2b Francia (FR) | |
| 1a99a59a-f8a9-422e-8c59-dd800ddc08c0 Germania (DE) | |
| 953f8205-0edb-48a9-8447-7709677b204e Germania (DE) | |
| 3d74a1ee-b9a0-473d-8d37-a9f10095aec1 Danimarca (DK) | |
| c1814a57-2a72-4b3a-b964-24603d480fc0 Germania (DE) | |
| 0b322ecd-dc19-4734-acd8-e52eb826c8be Ungheria (HU) | |
| 39e1543a-71ba-4458-b8ee-9d2f343b9071 Polania (PL) | |
| e51ac7f5-e66f-465d-825a-5ff13e9b3535 Norvegia (NO) | |
| d0a3d530-f0cc-43e9-948f-6599a7a1c68a Finlandia (FI) | |
| a03a9c36-3838-420d-85ea-501ac492ebdc Estonia (EE) | |
| 085e0300-3def-4b3f-bc58-71c37eb90ec6 Francia (FR) | |
| 95a728a3-25c7-44da-8717-72f07202d200 Belgio (BE) | |
| 9744ade7-a71d-4964-b990-794407b6ccf6 Svezia (SE) | |
| 5a62d722-ec5e-4711-b784-9f8b708dd6e9 Grecia (GR) | |
| 8094350a-c292-4c6d-87a2-b9af2f763b17 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | 92HREHBC000A000000XX |
| EAN | 8015644064280 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 276 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 41 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 53 kg |
| EAN imballo livello 1 | 8015644064280 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 900 V 2000 ciclo (i) |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 83 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 900 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Tensione nominale (Ur) | 900 V |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Note | E9 |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 900V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK107680A4888 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1250 A |
| tensione nominale (EF003977) | 900 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 12500 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1875.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
