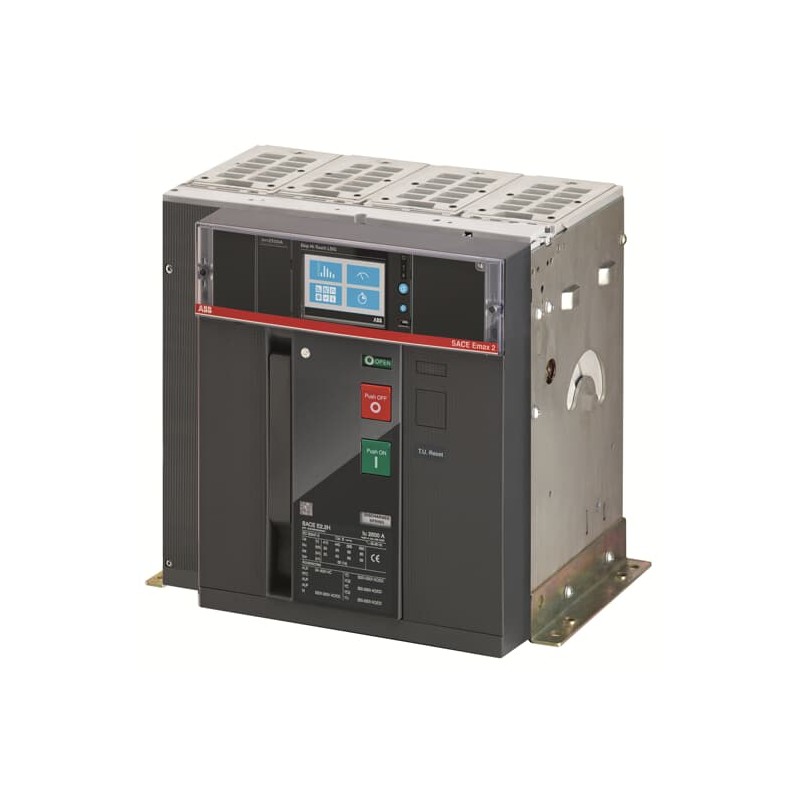

1SDA104341R1 ABB E2.2S/E9 2000 Ekip Touch LSI 4p FHR
1SDA104341R1
ABB
E2.2S/E9 2000 Ekip Touch LSI 4p FHR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108471A0821 |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 79424a59-2929-4b89-80e1-a19bc8352821 Italia (IT) |
| SCIP semplificato | 60b2a233-6483-4d57-83f6-a10074b35ce1 Germania (DE) |
| f2bf1b87-68bc-49d4-9a0f-b265ca954292 Paesi Bassi (Olanda) (NL) | |
| ae0703ee-df21-4be5-87e2-b6129965f92e Bulgaria (BG) | |
| 00d7fed7-6575-4e56-ad6d-5ba9151259e8 Svezia (SE) | |
| b8425f00-5fe7-470d-b651-994190cb5613 Croazia (HR) | |
| 4a440596-b8bc-4ea4-bc39-c4f20fdac3b8 Grecia (GR) | |
| 021bf796-7549-4bfa-8b3b-4b96347aa2a1 Portogallo (PT) | |
| 6f5b10ee-b14a-4e98-bcc9-f49279c8895e Belgio (BE) | |
| bc03f59b-3600-42e3-85fc-e5bbed3ab418 Spagna (ES) | |
| 5334b1a8-e873-4f55-8674-6c2284612a6d Ungheria (HU) | |
| fd533733-dd3a-4418-8a95-6862201bf105 Ungheria (HU) | |
| 26a6b711-a37b-4836-9fa4-90b1878dd69e Norvegia (NO) | |
| 7747aafb-e2e4-4eb8-815d-91244870bb07 Polania (PL) | |
| d084fab1-9b9e-4127-8e8f-c6e2f1e698f9 Finlandia (FI) | |
| 41c96fb7-8317-40b7-82e1-13bb36bccafb Francia (FR) | |
| fc88288d-817b-4454-8bc7-12a57128c002 Estonia (EE) | |
| f6dd6db7-e8f8-49b5-948d-6a784c873db1 Germania (DE) | |
| ef531cc0-8baa-4ffb-ae23-36dc1b2c1c08 Danimarca (DK) | |
| fa67aa20-d402-4319-a128-5075e44fa1ef Germania (DE) | |
| f332ea6b-274f-4844-b0ab-79fbcaede817 Germania (DE) | |
| 2d425e69-671e-4ee7-9e8e-54aff251a1c9 Germania (DE) | |
| 7d2dd24a-9be0-4d2f-9f7e-13bc125d3ae1 Belgio (BE) | |
| e2a4ed8c-19ff-47fa-ad9f-b57e0740213a Svezia (SE) | |
| 1dd11362-3e55-455e-82b0-631a6b1fef33 Polania (PL) | |
| 593d786c-c921-4856-897a-4069d41b9933 Repubblica Ceca (CZ) | |
| 0a64baea-1427-411a-857a-16f91c2c1d02 Polania (PL) | |
| 0e12269f-43af-497a-9956-938d9667bb9f Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | 9BSTEKBE000A000000XX |
| EAN | 8015644064211 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 366 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 53 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 53 kg |
| EAN imballo livello 1 | 8015644064211 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue = 900 V 2000 ciclo (i) |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 212 W |
| Corrente nominale (In) | 2000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 900 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 2000 A |
| Tensione nominale (Ur) | 900 V |
| Sgancio | Ekip Touch LSI |
| Tipo di sgancio | EL |
| Note | E9 |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 900V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK107680A4888 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 2000 A |
| tensione nominale (EF003977) | 900 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2000 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1200.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 3000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
