ABB 1SDA104275R1 1SDA104275R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

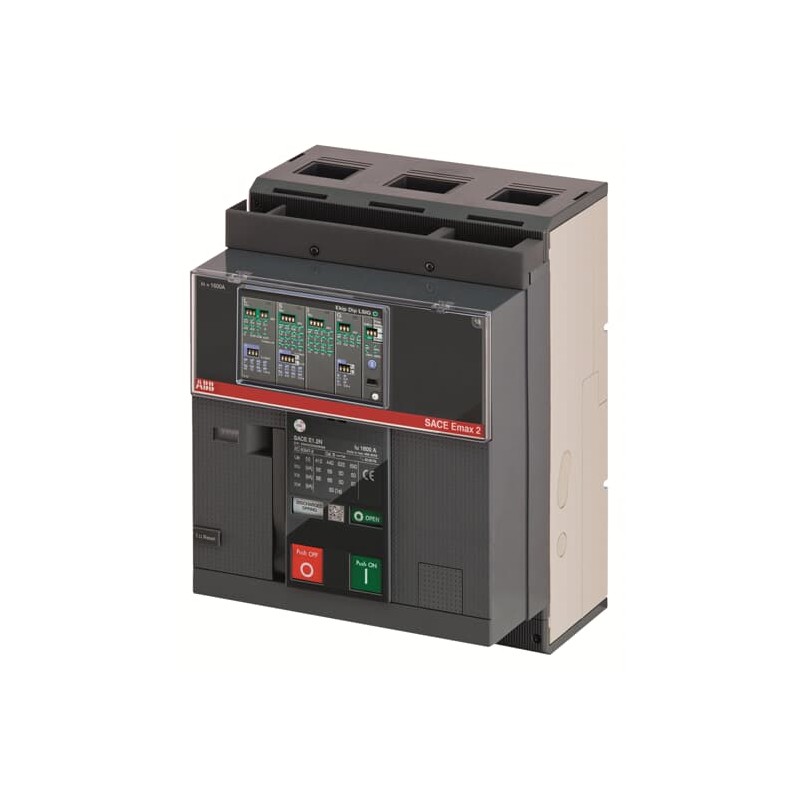

1SDA104275R1 ABB E1.2N/E9 1250 Ekip Dip LSIG 3p F F

Riferimento: 1SDA104275R1

Produttore: ABB

Descrizione:

E1.2N/E9 1250 Ekip Dip LSIG 3p F F

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Rack "Megamax-Emax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 5.679,36 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2360
Dichiarazione prodotto ambientale - EPD9AKK108471A0820
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIP83685ed3-99ff-4187-a5f5-83f317d6c594 Italia (IT)
SCIP semplificatoed177e80-776a-4839-85e1-6c6627f9e8d7 Ungheria (HU)
7859de3f-f820-4110-bdca-bc96d860aff0 Belgio (BE)
ddb1b750-2268-4277-be60-75c1ccc8f111 Finlandia (FI)
109252f2-7a6e-46ba-81a6-b6798d7ea88d Polania (PL)
0d19f791-7f93-4f53-861d-7eaf1f648d7e Svezia (SE)
9adc37b3-86b4-41e7-9621-f9b51c0a42d0 Portogallo (PT)
dfd0cd1b-4c6e-4ac3-a5c9-c65d47e463d7 Polania (PL)
32d5434c-8046-4cc0-a7d7-11e7c9902b86 Repubblica Ceca (CZ)
da89175c-3586-4828-a12c-cf1a5336dd70 Germania (DE)
8427dbb2-78c1-47de-9c7e-0b5214a22575 Danimarca (DK)
3cd84c8c-29d8-4270-ac6e-5cc89c5e450d Estonia (EE)
44afcb7f-fa10-4c0a-9f8d-98bfc26fa5a2 Norvegia (NO)
dc911411-141e-43d0-984d-a44ad60b7b73 Bulgaria (BG)
6b449a80-bb6b-44a9-8405-061d7d5a80aa Paesi Bassi (Olanda) (NL)
de0a564c-66a9-4e6d-8cea-a44aad073f67 Grecia (GR)
e99544e7-d310-4e0e-ad0d-ece7ab0ffd27 Germania (DE)
919ede50-9947-435a-9d8f-1ad63d9eafdc Svezia (SE)
259f23b0-8f5a-47b8-8d94-6bb76bd2464b Germania (DE)
9a42fedd-7107-48bf-b719-c383a7521214 Ungheria (HU)
9fb75734-9bf8-4ff1-a6e2-a6018ecae525 Belgio (BE)
40cb3bd0-1abf-41a4-b87e-aa84cb297d84 Francia (FR)
3c9ad633-faea-4905-b9bd-8a4da5537dd7 Spagna (ES)
8ae84ed4-cc50-4853-a70a-c0f661a0de2a Polania (PL)
596b0806-2c93-4170-8b64-bc8515466326 Germania (DE)
4a930a55-4da8-46dd-a4f7-4a532b15dc52 Germania (DE)
4bff40d7-ddc5-4a5c-9ab7-a9b61289c3ef Francia (FR)
afe9d0c4-c2c4-4b7c-a584-869a995e9f3d Croazia (HR)
Dati ambientali
Informazioni ambientali9AKK108467A6707
Ordinazione
Codice ordine locale_USCON91NREHBC000A000000XX
EAN8015644063559
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto210 mm
Altezza prodotto296 mm
Profondità prodotto183 mm
Peso netto prodotto14 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1270 mm
Altezza imballo livello 1350 mm
Profondità imballo livello 1330 mm
Peso lordo imballo livello 120 kg
EAN imballo livello 18015644063559
Informazioni addizionali
Tipo principale prodottoSACE Emax 2
Nome prodottoAir Circuit Breaker
Tipo prodottoAir Circuit Breaker
VersioneF
Dati tecnici
Tipo di correnteAC
Durata elettricaUe = 800 V 500 ciclo (i)
30 cicli orari
Durata meccanica20000 ciclo (i)
60 cicli orari
Numero di poli3P
Perdita di potenza122 W
Corrente nominale (In)1250 A
Tensione di tenuta ad impulso (Uimp)secondo IEC 60947-2 12 kV
Tensione nominale di isolamento (Ui)AC 1000 V
Tensione nominale di funzionamento800 V AC
Potere di cortocircuito di servizio nominale (Ics)(800 V AC) 44 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 44 kA
per 3 s 30 kA
Potere di cortocircuito estremo nominale (Icu)(800 V AC) 50 kA
Corrente nominale ininterrotta (Iu)1250 A
Tensione nominale (Ur)800 V
SgancioEkip Dip LSIG
Tipo di sgancioEL
NoteE9
Livello di prestazioni in cortocircuitoN
Norme di riferimentoIEC
SottotipoE1.2
Suitable for IT NetworksYes, 800V
Tipo di connessione morsettoRear flat Horizontal
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC200023D0909
Dichiarazione di conformità - CE9AKK108468A2366
Istruzioni e manuali1SDH000999R0001
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice classificazione oggettoQ
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA104275R1 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1250 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica800 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1250 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica12500 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1875.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadietro
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
