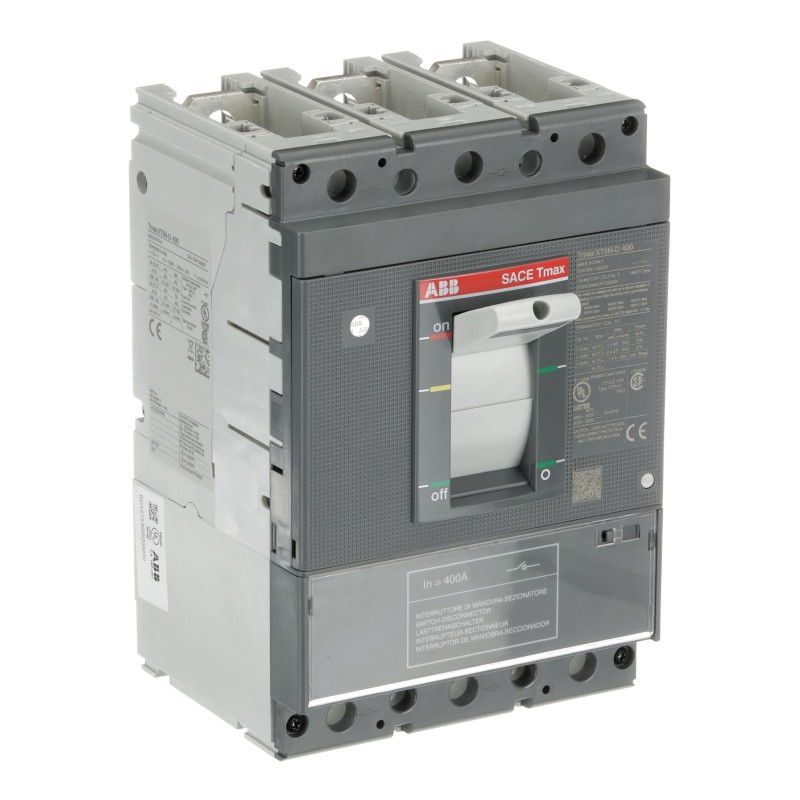

ABB 1SDA102659R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA102659R1 ABB XT5N-D 400 MCS 3p F F UL/CSA

Codice: 1SDA102659R1

Produttore: ABB

Descrizione:

XT5N-D 400 MCS 3p F F UL/CSA

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > scatolati "Isomax-Tmax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 811,21 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2353
Dichiarazione prodotto ambientale - EPD9AKK108468A1893
Extended Product LifetimeProduct Modularity
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 59.6 %
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
Dati ambientali
Informazioni ambientali9AKK108467A6707
Ordinazione
Codice ordine locale_USCONXT5NU340ADFF000XXX
EAN8056221023535
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto140 mm
Altezza prodotto205 mm
Profondità prodotto103.5 mm
Peso netto prodotto4.304 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1248 mm
Altezza imballo livello 1240 mm
Profondità imballo livello 1285 mm
Peso lordo imballo livello 14.53 kg
EAN imballo livello 18056221023535
Informazioni addizionali
Tipo principale prodottoSACE Tmax XT
Nome prodottoMoulded Case Circuit Breaker
Tipo prodottoSwitch Disconnector
Idoneo per classe di prodottoSACE Tmax XT
VersioneF
CAD Dimensional Drawing1SDH002065A1115
1SDH002065A1131
Dati tecnici
Durata meccanica20000 ciclo (i)
120 cicli orari
Numero di poli3P
Ordine multiplo1 pezzo (i)
Corrente nominale (In)400 A
Corrente nominale di funzionamento AC-23A (Ie)(400 V) 400 A
(690 V) 400 A
Tensione nominale di funzionamento600 V AC
600 V DC
Corrente nominale ininterrotta (Iu)400 A
Livello di prestazioni in cortocircuitoN
Norme di riferimentoUL489
SottotipoXT5
Tipo di connessione morsettoFront
Reparto tecnico UL/CSA
Interrupting Rating acc. to UL489(240 V AC) 65 kA
(480 V AC) 35 kA
(600 V AC) 18 kA
(250 V DC) 2 Poli in Serie 35 kA
(500 V DC) 2 Poli in Serie 25 kA
(600 V DC) 3 Poli in Serie 16 kA
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC210200D0206
1SDC210199D0206
Dichiarazione di conformità - CE9AKK107680A2824
Disegni meccanici1SDH002011A1101
Schema elettrico1SDM000005A1001
Istruzioni e manuali1SDH002011A1002
Classificazioni e standard esterni
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Codice categoria granulare IDEA (IGCC)4927 >> Molded case circuit breakers
UNSPSC39121616
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27371403

ETIM for 1SDA102659R1 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica600 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica0 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica400 A
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicabianco
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4
