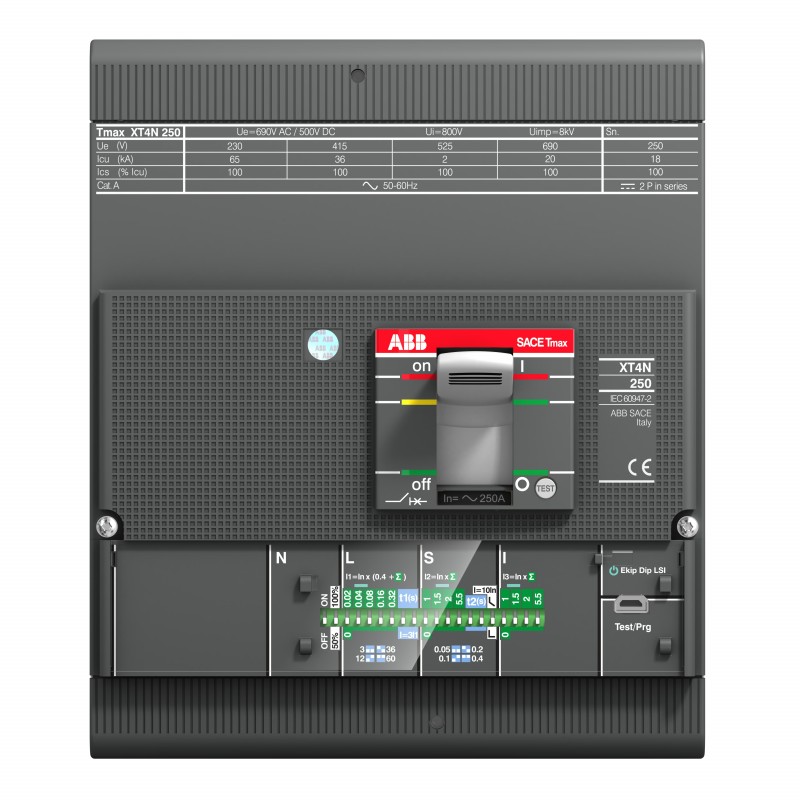

1SDA102322R1 ABB XT4S 250 Ekip Dip LSIG In60 4p FF UL/CSA
1SDA102322R1
ABB
XT4S 250 Ekip Dip LSIG In60 4p FF UL/CSA
Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1898 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 56.30 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Ordinazione | |
| EAN | 8015644028336 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 160 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 3.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 145 mm |
| Altezza imballo livello 1 | 210 mm |
| Profondità imballo livello 1 | 168 mm |
| Peso lordo imballo livello 1 | 3.5 kg |
| EAN imballo livello 1 | 8015644028336 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0677 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4P |
| Durata di apertura | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1.30 W |
| Corrente nominale (In) | 60 A |
| Frequenza nominale (f) | 50/60 Hz |
| Tensione nominale di isolamento (Ui) | 1000 V AC |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ininterrotta (Iu) | 250 A |
| Tensione nominale (Ur) | 690 V AC |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | UL |
| Sottotipo | XT4 |
| Reparto tecnico UL/CSA | |
| Interrupting Rating acc. to UL489 | (240 V AC) 100 A |
| (480 V AC) 35 A | |
| (600 V AC) 22 A | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210200D0206 |
| 1SDC210199D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5529 |
| Certificato UL | 1SDL000163R0114 |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH000722R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000722R0003 |
| 1SDH000721R0510 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC001023 - Shunt release (for power circuit breaker) |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
