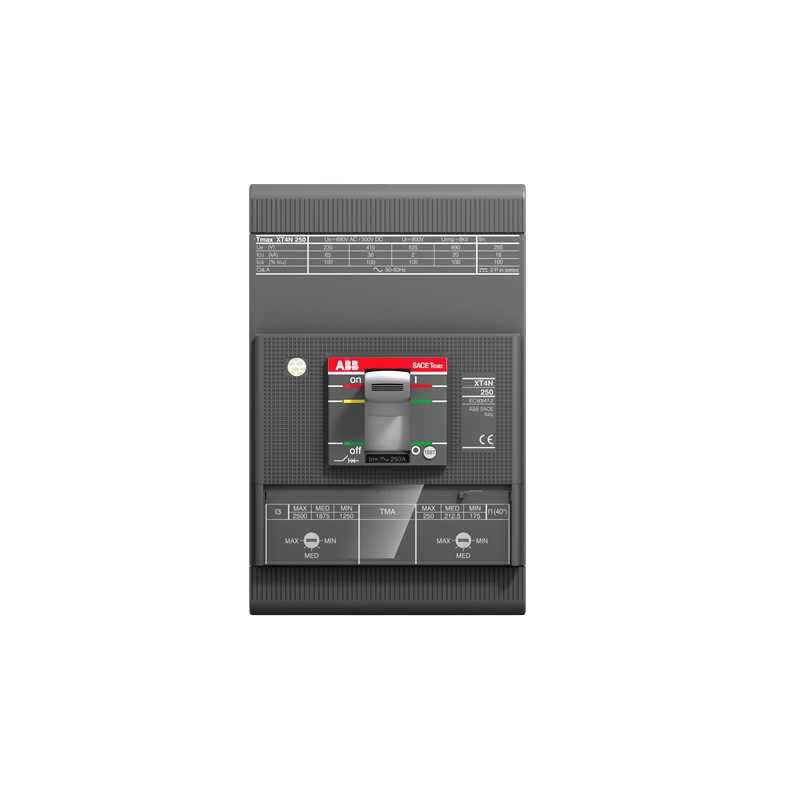

1SDA101954R1 ABB XT4V 160 MA 10 Im 50...100 3p F F Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SDA101954R1 ABB XT4V 160 MA 10 Im 50...100 3p F F

1SDA101954R1

ABB

XT4V 160 MA 10 Im=50...100 3p F F

C.BREAKER TMAX XT4V 160 FISSO TRIPOLARE CON MORSETTI FRONTALI E SGANCIATORE MAGNETICO MA Iu 10 A I3=50...100 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici scatolati ≤ 250 A Xtmax

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $914.33
Prezzo unitario: $914.33
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


b'

panoramica

Tipo di prodotto esteso:
XT4V 160 MA 10 Im=50...100 3p F F
ID prodotto:
1SDA101954R1
Ean:
8056221019989
Descrizione catalogo:
XT4V 160 MA 10 Im=50...100 3p F F
Descrizione lunga:
C.BREAKER TMAX XT4V 160 FISSO TRIPOLARE CON MORSETTI FRONTALI E SGANCIATORE MAGNETICO MA Iu 10 A I3=50...100 A

ordinando

Ean:
8056221019989
Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85389099

dimensioni

Larghezza netta del prodotto:
105 mm
Altezza netta del prodotto:
160 mm
Profondità prodotto/Lunghezza rete:
82,5 mm
Peso netto del prodotto:
1,3 kg

Informazioni sul contenitore

Unità di livello pacchetto 1:
1 pezzo
Larghezza livello pacchetto 1:
120 mm
Altezza livello pacchetto 1:
160 mm
Profondità/lunghezza livello pacchetto 1:
190 mm
Livello di peso lordo 1 della confezione:
1,4 kg
Pacchetto EAN di livello 1:
8056221019989

ulteriori informazioni

Tipo di interruttore associato:
Protezione del motore
Tipo corrente:
bisessuale
Durata elettrica:
120 cicli all'ora

Ciclo 10000
Durata meccanica:
240 cicli all'ora

Ciclo 25000
Numero di poli:
3
Ordine multiplo:
1 pezzo
Perdita di potenza:
in condizioni operative nominali per polo 2 W
Tipo principale di prodotto:
SACE Tmax XT
Nome prodotto:
Interruttore a scatola stampata
Tipo di prodotto:
Cb
Corrente nominale (IN):
10 A
Tensione nominale di supporto agli impulsi (Ugoblin):
8 kV
Regolazione istantanea della corrente nominale in cortocircuito (Iio):
50...100 A
Tensione di isolamento nominale (Uio):
1000 V
Tensione operativa nominale:
690 V CA

750 V CC
Capacità nominale di interruzione del cortocircuito del servizio (ICs):
(220 V CA) 200 kA

(230 V CA) 200 kA

(240 V CA) 200 kA

(380 V CA) 150 kA

(415 V CA) 150 kA

(440 V CA) 150 kA

(500 V CA) 70 kA

(525 V CA) 50 kA

(690 V CA) 25 kA

(250 V DC) 2 poli della serie da 100 kA

(500 V DC) 2 poli in serie 100 kA

(500 V DC) 3 poli in serie 100 kA
Capacità definitiva di rottura del cortocircuito nominale (ICu):
(220 V CA) 200 kA

(230 V CA) 200 kA

(240 V CA) 200 kA

(380 V CA) 150 kA

(415 V CA) 150 kA

(440 V CA) 150 kA

(500 V CA) 70 kA

(525 V CA) 50 kA

(690 V CA) 25 kA

(250 V DC) 2 poli della serie da 100 kA

(500 V DC) 2 poli in serie 100 kA

(500 V DC) 3 poli in serie 100 kA
Corrente nominale ininterrotta (IU):
160 A
lanciare:
MAMMA
Tipo di versione:
M
Livello di prestazioni del cortocircuito:
V
standard:
Norma IEC 60947
Sottotipo:
XT4
Tipo di connessione terminale:
Interruttori fissi
Versione:
F

Certificati e dichiarazioni (numero di documento)

Scheda tecnica, Informazioni tecniche:
1SDC210100D0205
1SDC210099D0205
Dichiarazione di conformità - CE:
9AKK106713A5529
Istruzioni e manuali:
1SDH000722R0001
1SDH000721R0505

Classificazioni

ETIM 6:
EC000228 - Interruttore di alimentazione per l'installazione di trafo/generatore/prot.
ETIM 7:
EC000228 - Interruttore elettrico per protezione/generatore/installazione di blocchi
Codice di classificazione degli oggetti:
D
Categoria WEEE:
5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
'

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf 71 Mbytes
