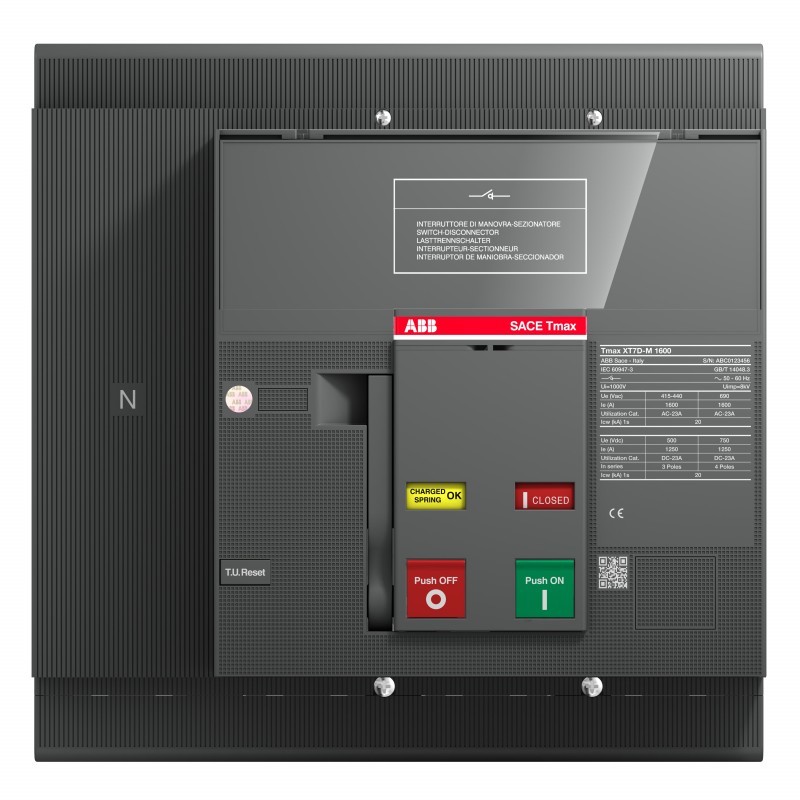

1SDA101916R1 ABB XT7D M 1250 4p F F
1SDA101916R1
ABB
XT7D M 1250 4p F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2358 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 3e4cd490-d232-4fb8-84f2-588197491ed7 Italia (IT) |
| SCIP semplificato | ea2e19ac-9dc4-4b96-944e-73f70efd7a4c Belgio (BE) |
| 5045eb5b-f1c5-4824-96bf-319ffbff3ab8 Spagna (ES) | |
| 49b69ebf-21de-41a7-891e-f242eae8dd83 Ungheria (HU) | |
| 4330bd90-f0bb-4738-845f-bfe15f2817dc Francia (FR) | |
| b25b72e4-9f68-4e0a-8d9f-67541a0a7590 Croazia (HR) | |
| edfba680-aa14-4206-9b63-389a7e6836c0 Germania (DE) | |
| ac8ce594-306a-412d-904c-55a8ca0ab40a Germania (DE) | |
| 4cb998cb-58fd-4b09-9d52-a97081a55ab8 Svezia (SE) | |
| 9f278386-46e2-4c8b-aaac-693511e23484 Estonia (EE) | |
| 5e8f1b3e-53a7-4eba-8234-4f5933ac7b3d Germania (DE) | |
| d354eb5b-9c61-4ba2-89b1-79ff2724271c Polania (PL) | |
| 3f119dae-f8e2-4a6c-bc06-845fd7fbd727 Belgio (BE) | |
| 1954c5df-184f-4125-a567-cba35600cace Finlandia (FI) | |
| 94c9517d-4a7b-4ea5-af86-9e6cb06eeed1 Ungheria (HU) | |
| 7e019a39-2513-4993-b0cb-f40de6158d80 Paesi Bassi (Olanda) (NL) | |
| 100d3e48-8abb-4257-861e-edbc64ad8edf Danimarca (DK) | |
| 3a494be0-9b1a-4750-9ccb-376de079c8d1 Germania (DE) | |
| 56cdad14-7dde-482d-a515-1b6a471928e6 Portogallo (PT) | |
| 679ea330-9d19-4fd0-b582-ceb3a73a48cd Grecia (GR) | |
| d1384bff-464b-41aa-9b4f-84731c65fb4f Francia (FR) | |
| 2662a44d-8545-46b6-bdaa-08de3451dec8 Polania (PL) | |
| 26adf68a-b1c2-4654-9b3f-d65eabeb542a Bulgaria (BG) | |
| 43521ef9-a3cb-4206-9456-d808cc1b727e Norvegia (NO) | |
| e61eef89-6ae0-4487-88af-5e6a0a3fcf56 Svezia (SE) | |
| 761e59fb-1698-4492-92db-86e7c1c1e74a Polania (PL) | |
| 12f90416-bed6-4dd3-a272-8e07be91d220 Repubblica Ceca (CZ) | |
| 8c618152-86e7-4ff3-af3a-20a36bc0f0aa Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XDEKSFAZZAAAA00000 |
| E-Number (Norway) | 4380961 |
| EAN | 8056221019606 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 280 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 178 mm |
| Peso netto prodotto | 14 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 360 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 15.5 kg |
| EAN imballo livello 1 | 8056221019606 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1437 |
| Dati tecnici | |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7M |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| Disegni meccanici | 1SDH002013A1102 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 0 V |
| corrente permanente nominale Iu (EF001389) | 1250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 1250 A |
| resistenza a corrente di breve durata Icw (EF007050) | 20 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | bianco |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
